-7-
3. Монтаж датчика в водосточных желобах, на плоских крышах и спутниковых
системах
Датчик обледенения EF 20-6 (20)
В пластмассовом корпусе расположены термически изолированные зоны датчика, полностью
залитые по поверхности. В зоне измерения 1 близко от поверхности расположен гибридный
термодатчик, в зоне измерения
2
датчик температуры
с отрицательным ТКС.
В центре под датчиком находится резьбовой канал.
Датчик можно закрепить на монтажной полосе
с отверстиями
(оцинкованная металлическая полоса по DIN EN 10147) винтом из комплекта
поставки (внимание:
длина резьбы макс.
10 мм!) и с этой полосой установить его в желобе или на
контролируемой и обогреваемой поверхности. В водосточном желобе датчик должен
располагаться как можно ближе к стояку в самой низкой точке желоба, на плоской крыше рядом со
сливами, а на параболическом отражателе горизонтально под каплеотводящей кромкой антенны.
Внимание:
механическая нагрузка, приложенная к поверхности датчика, разрушает датчик!
Необходимо выбирать такое место установки датчика, чтобы стекающая талая вода протекала
по измерительной поверхности датчика.
В результате обнаружение влаги обеспечивается до
тех пор, пока она присутствует.

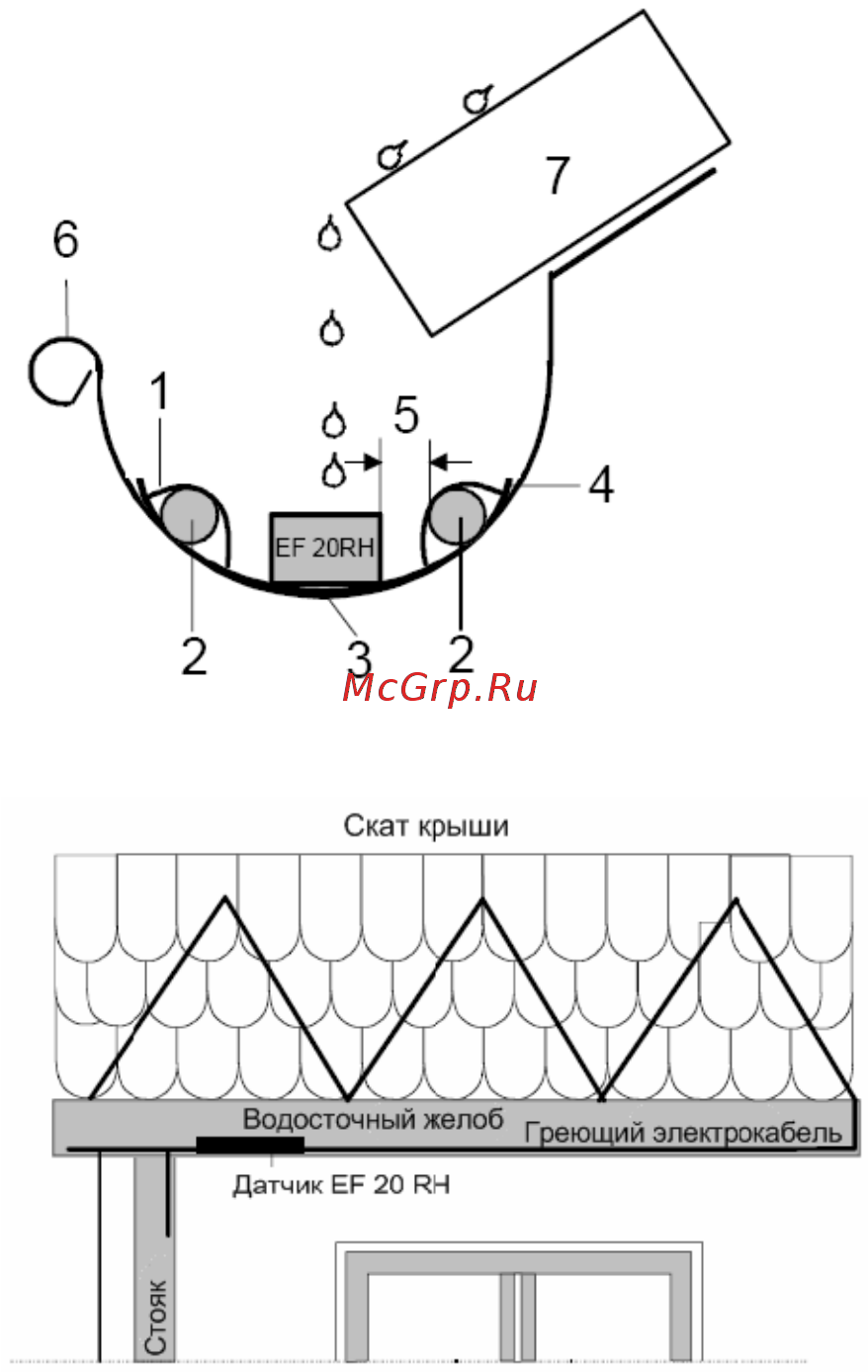

Монтажная позиция в водосточном желобе
(вид сбоку)
Пояснение
1
Стяжные хомуты для фиксации греющих
электрокабелей
2
Греющие электрокабели
3
Крепежные винты из комплекта поставки
4
Монтажная полоса с отверстиями
5
Расстояние между датчиком и греющим
электрокабелем
не менее
2,0
см
6
Водосточный желоб
7
Выступающий скат крыши
Место установки в водосточном желобе
Датчик обледенения необходимо устанавливать под
каплеотводящей кромкой и рядом со стояком, чтобы
стекающая талая вода капала на датчик.
С помощью
греющих электрокабелей,
которые в приведенном
примере также установлены на скате крыши,
достаточная область в водосточном желобе и выше
него защищается от накопления льда и снега, что
обеспечивает надежный отвод талой воды.
