Параметры датчика
Примите к сведению
Для измерения параметров датчика обесточьте сигнализатор обледенения и извлеките его из
монтажной рейки.
Датчик температуры
Сопротивление проводов датчика, подключенных к
клеммам T1 / T1 и T2 / T2 , измеряется с помощью
омметра.

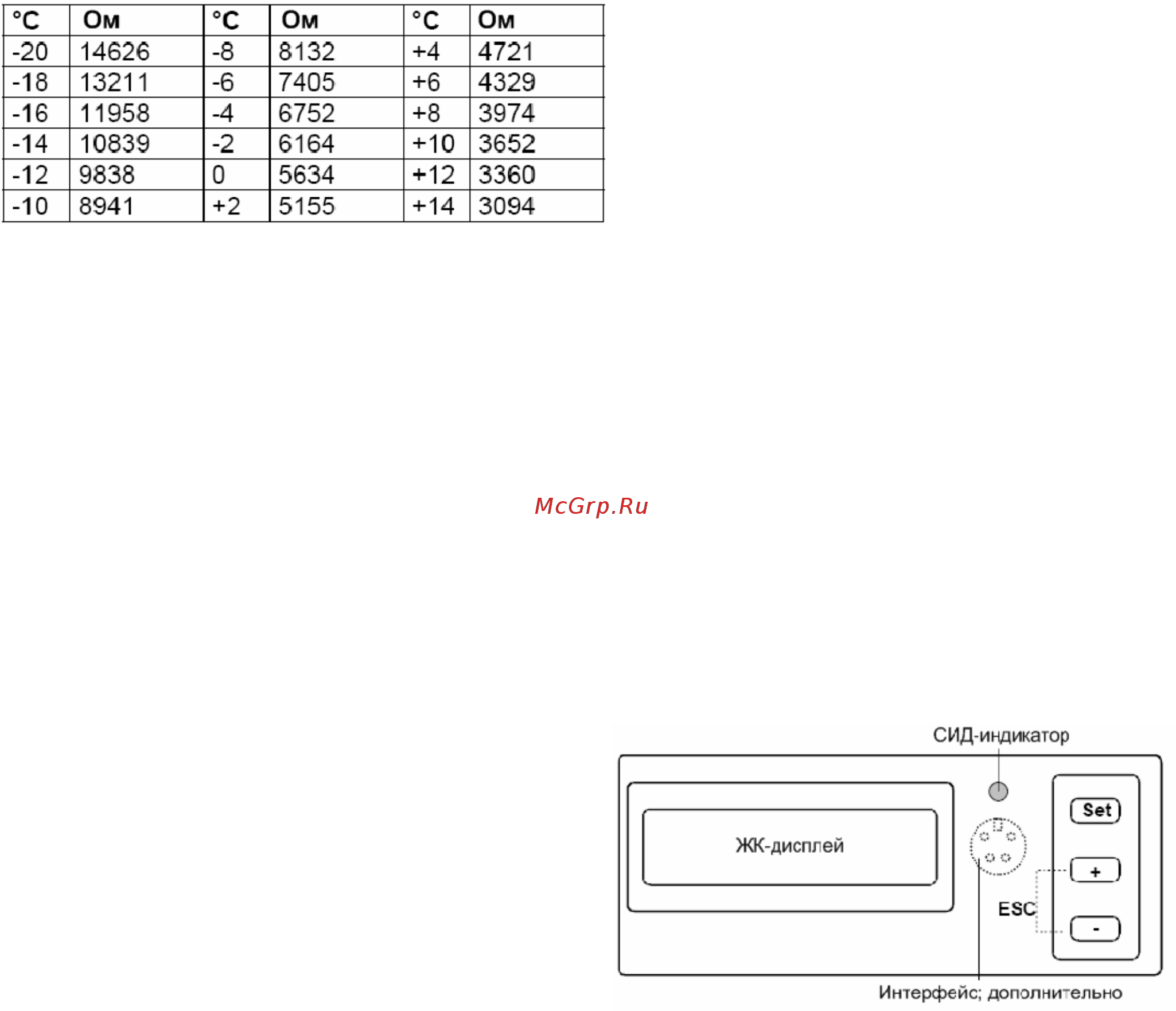

В таблице слева приведены соответствия
значений температуры и сопротивления.
Датчик влажности
На работоспособном датчике влажности значение сопротивления между двумя клеммами F1/F1 или F2/F2
составляет 25 - 40 ом.
5. Индикаторы и органы управления
Индикатор режима работы
С помощью светодиода отображаются следующие режимы работы:
Мигающий зеленый свет Инициализация сигнализатора обледенения
Зеленый Сигнализатор обледенения работает
Мигающий зеленый/красный свет Сигнализатор обледенения работает, но как минимум один датчик
неисправен (контакт сигнала тревоги замкнут)
Мигающий красный свет Сигнализатор обледенения не готов к работе (контакт сигнала тревоги
замкнут
)
Красный Сигнализатор обледенения готов к работе, но выключен
Функции кнопок
Функции трех кнопок зависят от раздела меню:
„SET“
общее значение „Выбор“ или „Подтверждение“;
В частности:
- Вызов основного меню из индикации режима покоя
- Выбор текущего отображаемого подраздела меню
- Возврат на более высокий уровень меню
„zurück“ («Назад»)
- Выбор текущего отображаемого номера модуля
- Выбор текущего отображаемого параметра для его
изменения
- Сохранение текущего отображаемого параметра
„ + “ или „ - “
Общее значение „Изменение“; в частности:
- Отображение предыдущего/последующего раздела
меню
- Изменение отображаемого номера модуля для
выбора
- Изменение текущего значения параметра
“+ и -“ вместе; функция ESC
Общее значение „Отмена“; в частности:
- Возврат в предыдущее меню с любой строки меню
- Возврат к основной индикации из главного меню
- Отмена изменения текущего значения параметра без
сохранения
