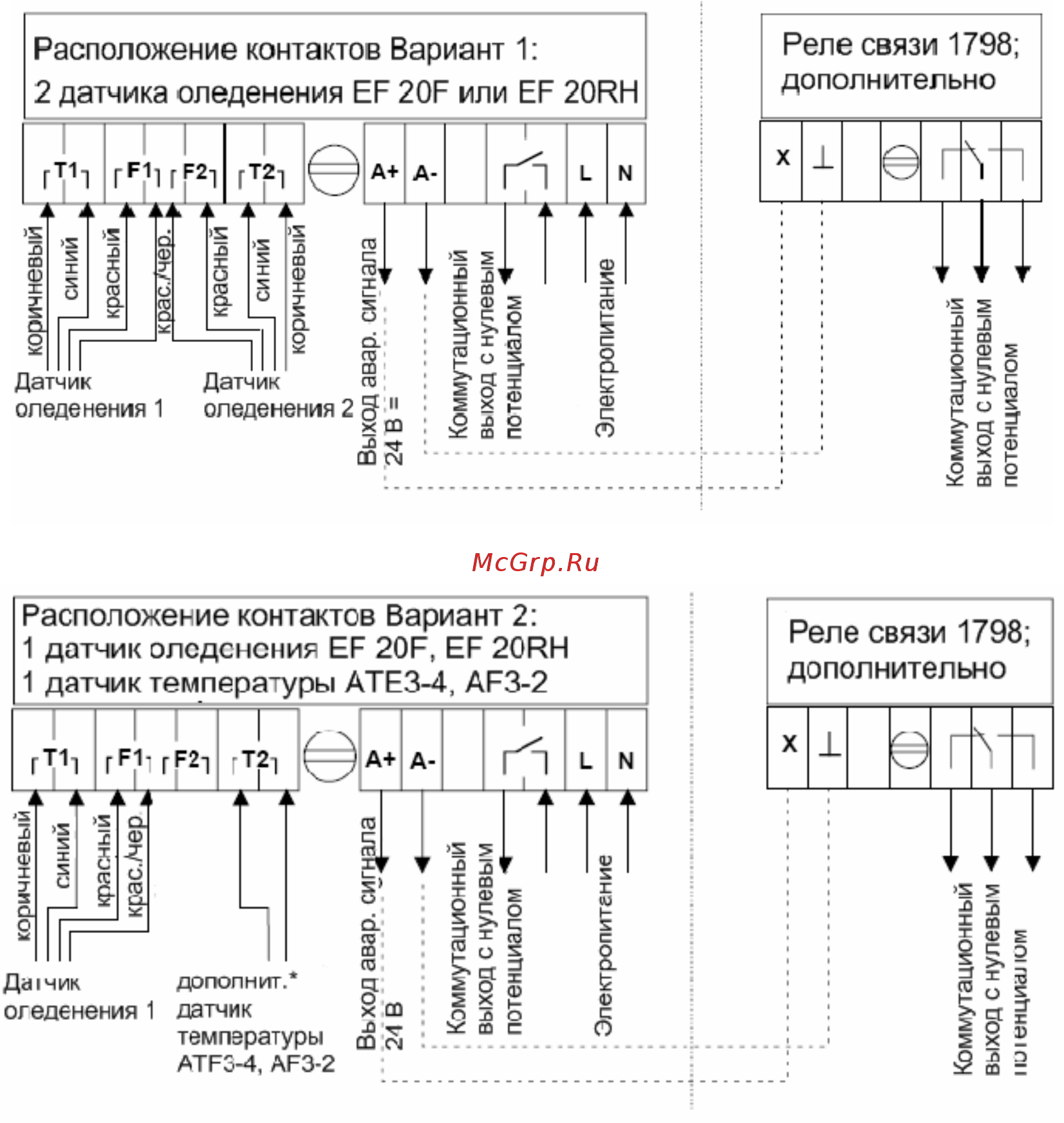

4. Схемы расположения контактов
* Дополнительный датчик температуры необходим лишь в том случае, когда требуется включение
обогрева в установленном диапазоне температур и без обнаружения влажности.
„Черная жила“, имеющаяся также в 5-жильном кабеле, НЕ используется.
