Содержание / Установка - для специалиста по монтажу
СОДЕРЖАНИЕ
1. Область применения ................................................................................................................................................... 10
2. Конструкция прибора .................................................................................................................................................. 10
3. Монтаж ........................................................................................................................................................................... 11
4. Ввод в эксплуатацию ................................................................................................................................................... 11
5. Принцип работы ........................................................................................................................................................... 12
6. Предохранительные устройства ............................................................................................................................... 12
6.1 Предохранительное тепловое реле нагревательных элементов .................................................................................................... 13
6.2 Ограничитель нагрева температуры обратной воды ............................................................................................................................ 13
6.3 Контроль давления в системе ........................................................................................................................................................................... 13
6.4 Контроль циркуляционного насоса ............................................................................................................................................................... 13
6.5 Защита от замерзания ........................................................................................................................................................................................... 13
6.6 Приоритетное управление ................................................................................................................................................................................. 13
6.7 Защита циркуляционного насоса .................................................................................................................................................................... 13
7. Блок-схема ..................................................................................................................................................................... 14
8. Технические характеристики .................................................................................................................................... 14
9. Указания по технике безопасности .......................................................................................................................... 15
10. Гарантия, Окружающая среда и вторсырьё ............................................................................................................ 15
Внимание
Монтаж (подключение к воде и электричеству), первый ввод в эксплуатацию, техобслуживание и ремонт прибора
могут выполняться только подготовленным специалистом или специалистом сервисной службы с учетом указаний
из настоящего руководства по эксплуатации и монтажу.
1. Область применения
Электрический котел ETH electronic предназначен для замкнутых и открытых систем водяного отопления. Его
можно использовать в качестве основного прибора для выработки тепловой энергии или в качестве поддержки
отопления при использовании каминных печей или систем солнечных батарей. Прибор ETH может использоваться
для традиционных радиаторов, систем теплых полов или вентиляции.
С помощью этого типового ряда можно подобрать оптимальную мощность нагрева в соответствии с потребностью
объекта в тепле. Стандартные мощности приборов: 13кВт, 15кВт, 18кВт, 21кВт, 24кВт.
Регулирующее устройство на базе микропроцессора, установленное в приборе ETH, а также использование техно-
логии Triack гарантируют удобную и бесшумную эксплуатацию, а также быстрое изменение параметров прибора
в соответствии с условиями эксплуатации и в результате пониженный расход энергии.

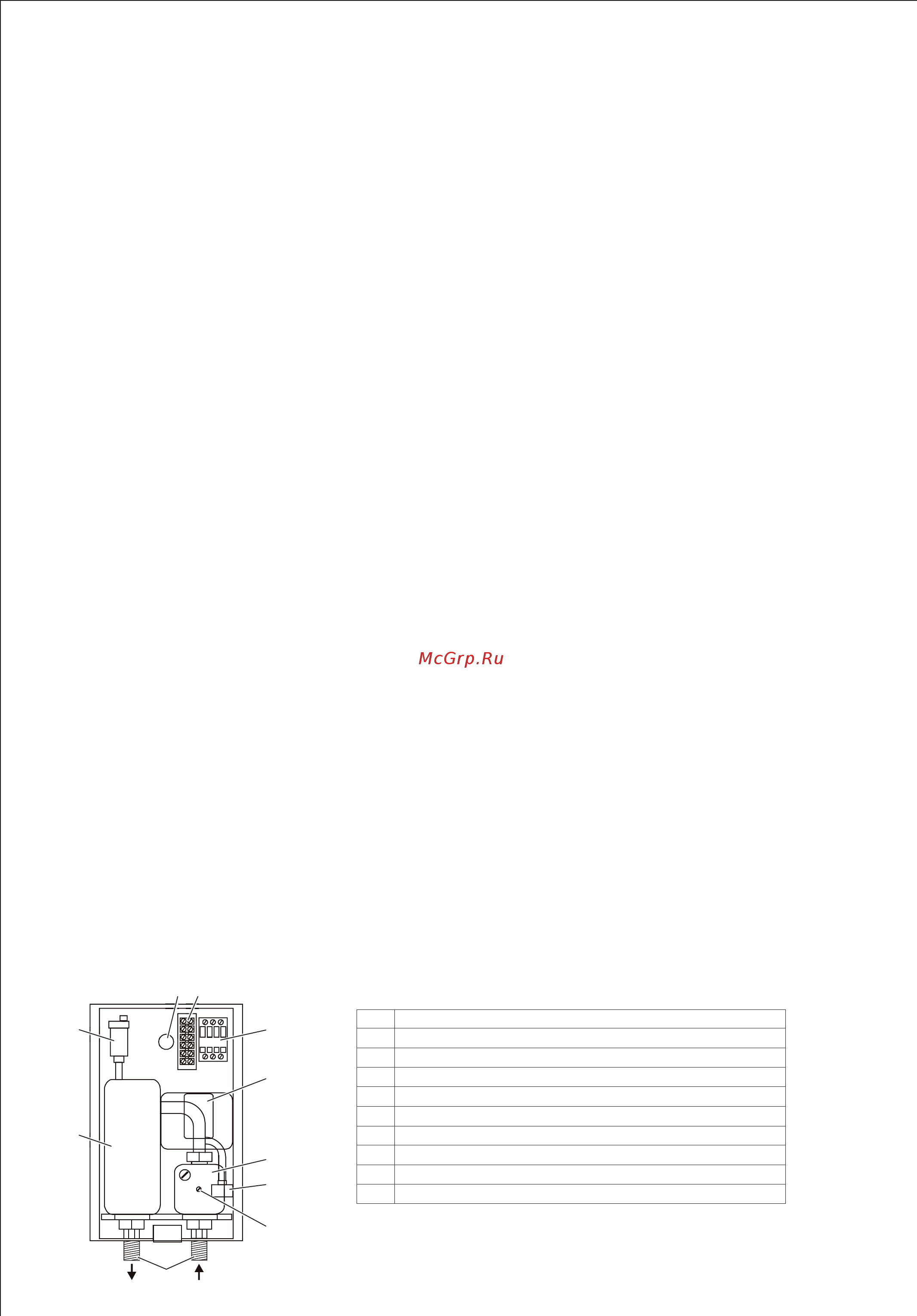

2. Конструкция прибора
9
2
1
310
4
5
7
6
8
26_08_01_0037
1 Медный бак с нагревательными элементами
2 Автоматическое удаление воздуха
3 Клеммная панель
4 Контактор
5 Регулирующее устройство на базе микропроцессора
6Реле давления
7 Циркуляционный насос
8 Удаление воздуха из насоса
9 Соединительные штуцеры 3/4”
10 Кабельный ввод
