Установка - для специалиста по монтажу

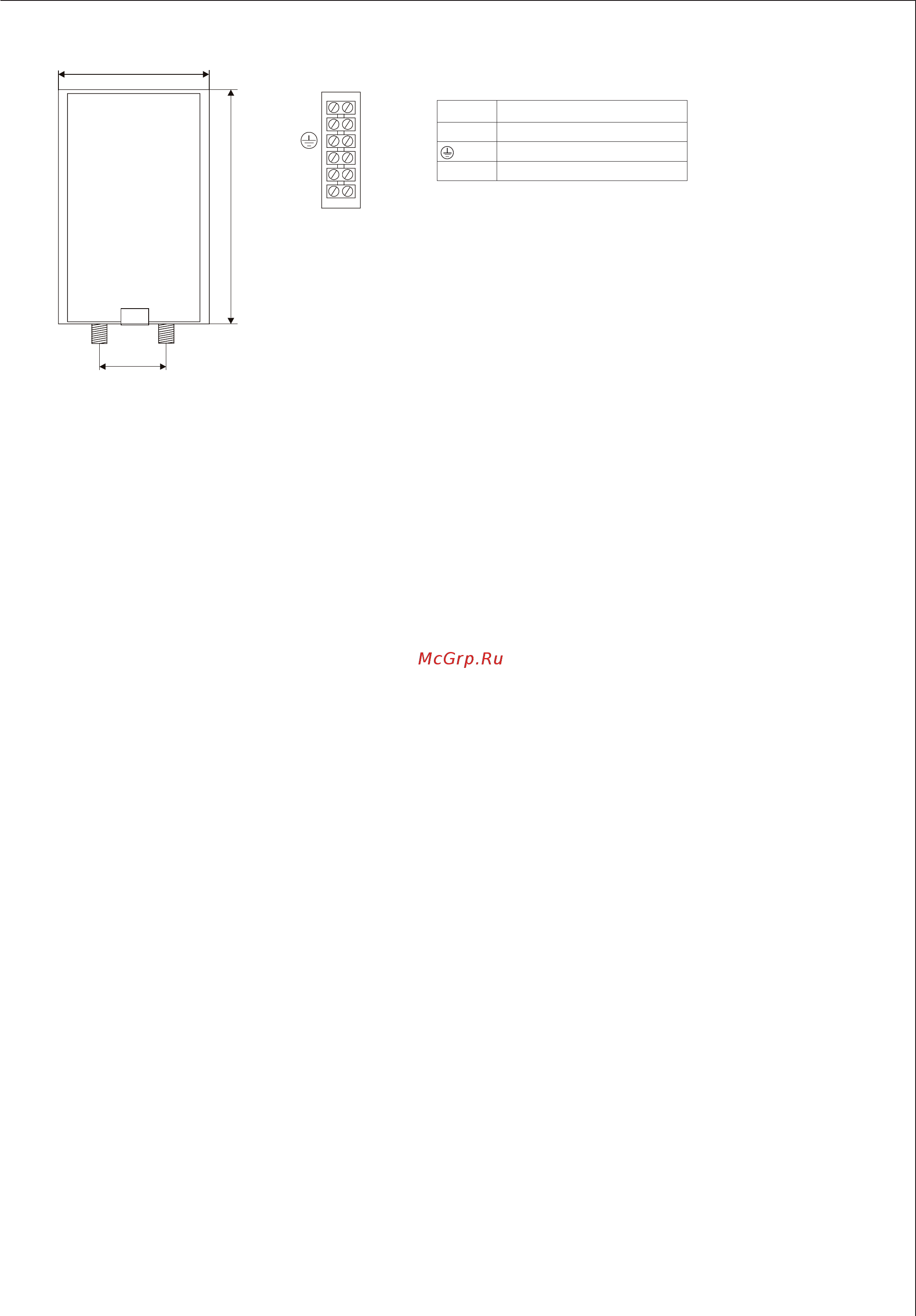

Размерный эскиз Клеммная панель
PP
PP
PP
26_08_01_0038
/
/
/
1
63
26_08_01_0039
SP Приоритетное управление
N ɇɭɥɟɜɨɣɩɪɨɜɨɞ
Ɂɚɡɟɦɥɟɧɢɟ
L1, L2, L3 Ɏɚɡɧɵɟɩɪɨɜɨɞɚ
3. Монтаж
Электрический котел ETH для систем отопления устанавливается на вертикальной стене. Подключение к системе
отопления должно осуществляться в соответствии с нормой «замкнутые системы отопления». В случае замкнутой
системы отопления требуется дополнительная установка предохранительного клапана 3 бар и расширительного
бака с мембраной. Размер бака зависит от объема воды в системе отопления. В случае открытой системы отопления
требуется использование переливного бака. Электрический котел для систем отопления оснащен циркуляционным
насосом. Перед насосом требуется установка грязеуловителя, защищающего насос от загрязнений, поступающих
из системы отопления.
Подключение к электричеству должно выполняться электриком или специалистом сервисной службы в соответ-
ствии с действующими правилами.
Соединительный кабель подводится через кабельный ввод на задней панели и подключается к клеммной панели
в соответствии с электрической схемой.
В нижней части, под корпусом регулирующего устройства на базе микропроцессора, находятся контакты «- R +»
для подключения терморегуляторов (регуляторов температуры воздуха в помещении). При соединении контактов
+ и R перемычкой эксплуатация прибора ETH возможна без регуляторов. В этом случае температуру подаваемой
воды необходимо регулировать регулятором температуры, расположенным на регулирующем устройстве на базе
микропроцессора.
4. Ввод в эксплуатацию
До ввода прибора в эксплуатацию необходимо удостовериться, что система отопления полностью заполнена водой
и из нее удален воздух. Давление в замкнутой системе отопления в холодном состоянии должно составлять при-
мерно 1 - 1,5 бар. Текущее давление в системе отображается с помощью 2 светоизлучающих диодов под надписью
«CIŚNIENIE» (ДАВЛЕНИЕ) – см. таблицу 1.
Наличие электрического напряжения, а также готовность электрического котла к эксплуатации отображается све-
тоизлучающим диодом (СИДом), который постоянно светится, рядом с надписью «SIEĆ» (СЕТЬ). После возможной
регулировки давления воды путем добавления или слива воды и установки максимальной температуры подавае-
мой воды электрический котел готов к эксплуатации.
Температура подаваемой воды регулируется с помощью регулятора температуры на регулирующем устройстве.
При установке регулятора температуры в положение до упора влево (
e
символ защиты от замерзания) регулирую-
щее устройство активирует только функцию защиты от замерзания, а функцию регулятора воздуха в помещении
выполнять не будет.
Данное положение регулятора рекомендуется во время первого ввода в эксплуатацию до тех пор, пока не будет
подтверждено, что система герметична и не содержит воздуха, и поддерживается нужное давление воды.
Для облегчения удаления воздуха, например, при первом вводе в эксплуатацию, предусмотрена дополнительная
функция, с помощью которой возможен запуск циркуляционного насоса в любое время. При нажатии кнопки RESET
и удержании ее нажатой в течение 3 секунд циркуляционный насос включается на 3 минуты. Спустя это время насос
возвращается в стандартный режим работы. В течение этих 3 минут работы насоса его можно немедленно выклю-
чить путем повторного кратковременного нажатия кнопки RESET. Вышеуказанную функцию можно повторять любое
количество раз. Поскольку это сервисный режим работы, в течение принудительной работы циркуляционного
насоса красный СИД гаснет. Циркуляционный насос рекомендуется устанавливать на ступень 2 (переключатель
