Supra SFD-106U [3/17] Порядок установки и извле чения проигрывателя

Руководство по эксплуатации

ПОРЯДОК УстАнОвКи и иЗвЛе-

ЧениЯ ПРОиГРывАтеЛЯ

- Перед началом подключения убедитесь, что напряже-

ние в вашем автомобиле соответствует 14,4В., постоян-

ного тока с минусом на корпусе.

- Отключите «-» клемму аккумулятора перед началом

установки для снижения вероятности повреждения

аппарата и предотвращения короткого замыкания при

подключении.

- Выберите такое место для установки ресивера, чтобы

он не мешал водителю при управлении автомобилем.

- Перед тем, как окончательно установить ресивер, под-

ключите электропроводку временно и убедитесь, что

все подсоединения выполнены верно.

- Убедитесь, что подсоединения цветных проводов про-

изведены в соответствии со схемой и что аппарат и вся

аудиосистема работают правильно. Неправильное под-

соединение может вывести из строя ресивер (привести

к сбоям в работе) или повредить электрическую систе-

му автомобиля.

- Для правильной установки используйте только те ком-

плектующие, которые поставляются с аппаратом. Ис-

пользование других комплектующих может повлечь за

собой неисправность.

- Проконсультируйтесь с вашим дилером, если для

установки необходимо просверлить отверстия или про-

извести другие изменения в автомобиле.

- Установите ресивер таким образом, чтобы он не ме-

шал водителю и не повредил пассажира в случае вне-

запной остановки.

- Угол наклона передней стороны ресивера не должен

превышать 30º.

- Не устанавливайте ресивер в местах попадания пря-

мых солнечных лучей или горячего воздуха из отопите-

ля, а также в запыленных и загрязненных местах и ме-

стах с сильной вибрацией.

- Для обеспечения достаточной вентиляции прибора и

снижения риска возгорания не перекрывайте вентиля-

ционные отверстия корпуса и область радиатора.

ПОРЯДОК УстАнОвКи АППАРАтА

Существует два метода установки: стандартный

монтаж на передней панели и установка с помощью

кронштейнов. Далее приводится описание обоих

способов установки с иллюстрациями.

ФРОнтАЛьный мОнтАж (метОД 1)

Для правильной установки устройства отсек прибор-

ной панели должен соответствовать следующим

размерам:

Перед началом установки устройства проверьте пра-

вильность всех подсоединений.

1. Убедитесь, что зажигание выключено. Отсоедините

провод от «-» клеммы аккумулятора автомобиля.

2. Отсоедините провода и антенну, если она использо-

валась для пробного включения.

3. Нажмите кнопку снятия передней панели и извле-

ките съемную панель (см. раздел «Установка и сня-

тие передней панели»).

4. Снимите обрамление.

5. Вставьте до упора ключи, входящие в комплект по-

ставки ресивера, в пазы на боковых поверхностях

передней панели и извлеките ресивер из монтаж-

ной рамы.

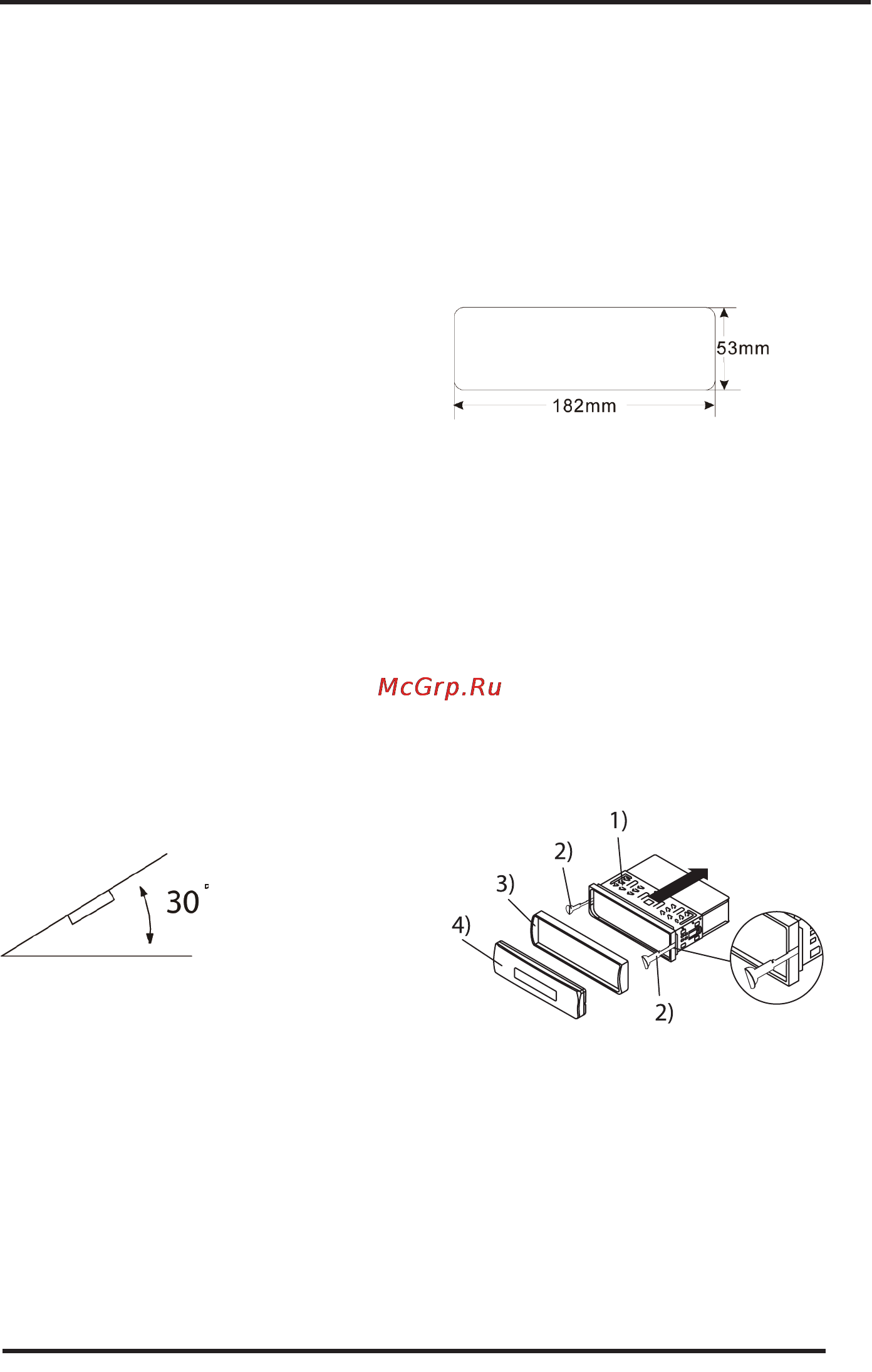

1) Монтажная рама

2) Ключи

3) Обрамление

4) Съемная передняя панель
