Supra SFD-106U [6/17] Подсоединения

Руководство по эксплуатации

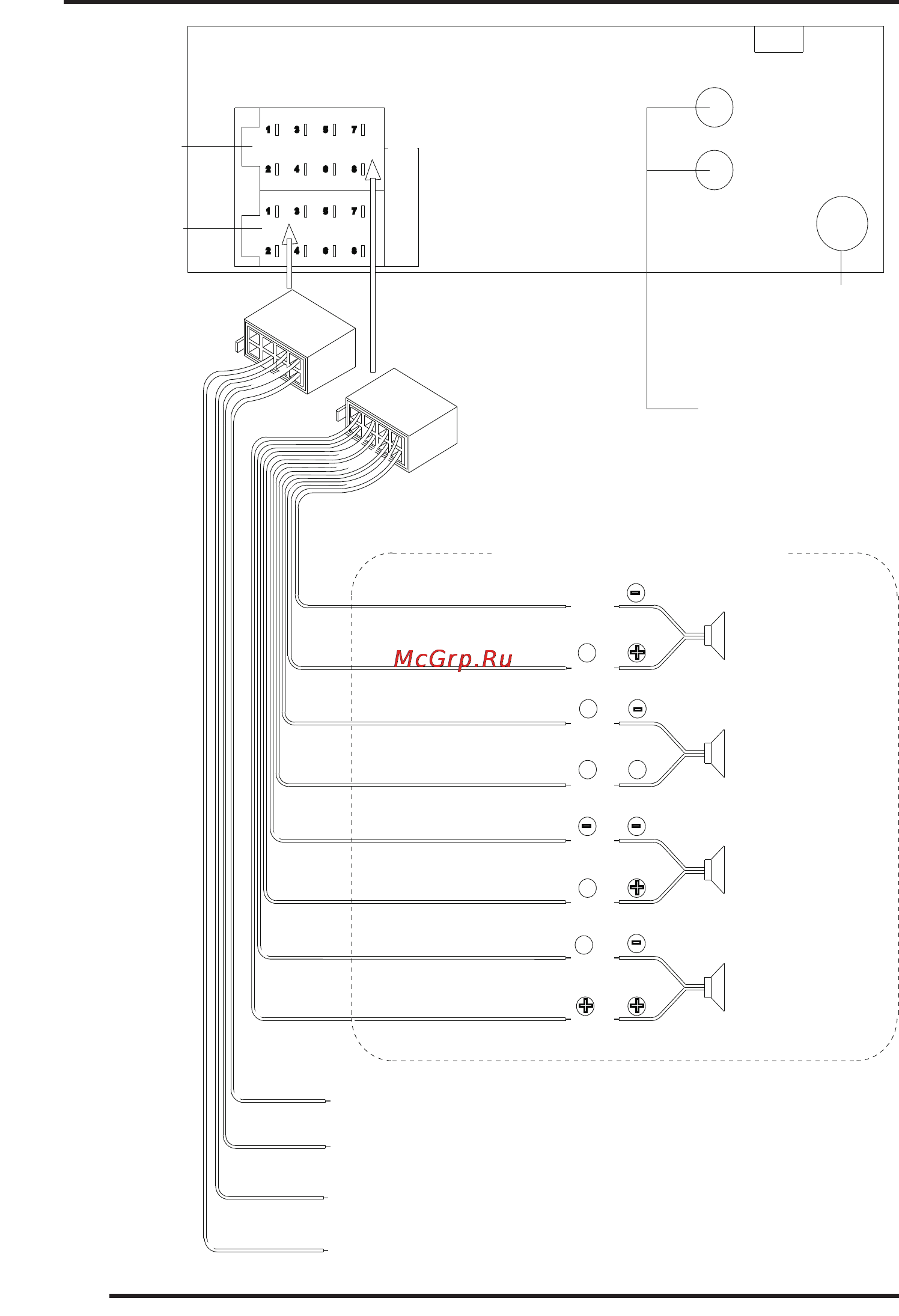

1. Присоединительный

разъём, часть В

2. Присоединительный разъём,

часть А

4. Разъем для подключения ан-

тенны

5. Аудио выход (линей-

ный, RCA, Красный –

правый аудиоканал,

Белый – левый аудио-

канал)

6. Тыловой левый гром-

коговоритель (Зеле-

ный (+), Зеле ный/

Черный (-))

7. Фронтальный левый

громкоговоритель

(Белый (+), Белый/

Черный (-))

8. Фронтальный правый

громкоговоритель

(Серый (+), Серый/

Черный (-))

9. Тыловой правый

громкоговоритель

(Фиолетовый (+), Фио-

летовый/Черный (-))

10. Масса (-) (Черный)

11. Зажигание (+12В) (Красный)

12. Питание антенны (+)/управление усилителем (Синий/Красный)

13. Аккумулятор (+12В) (Желтый)

3. Предохранитель (15 А)

подсоЕдиНЕНиЯ
