20
EUROGRAND EG2080-RW/BK
2) Удерживайте клавишу «до» нажатой в правом конце
на клавиатуре и включите EG2080 при нажатой
клавише «до».
+
В качестве альтернативы Вы можете также действовать
следующим образом:
1) Выключите инструмент с помощью переключателя
POWER, если он не выключен.
2) Удерживайте нажатой кнопку TRACK 1 и TRACK 2 и
включите EG2080 при нажатых кнопках.
+
3) Прим. через 5 секунд Вы можете отпустить кнопки
TRACK.
7. ПОДКЛЮЧЕНИЕ К ВНЕШНИМ
УСТРОЙСТВАМ
EG2080 имеет различные соединения, через которые Вы
можете соединить инструмент с другими устройствами.
ВНИМАНИЕ: Убедитесь, что все устройства
выключены, прежде чем осуществлять
соединение кабелем.
ВНИМАНИЕ: Никогда не соединяйте разъемы LINE
IN с разъемами LINE OUT EG2080. Это приведет к
образованию петли обратной связи, которая
будет иметь большую громкость и может
повредить инструмент и Ваш слух!
7.1 Подключение внешних источников звука
EG2080 имеет стереофоническое гнездо LINE IN, через
которое Вы можете подключать внешние источники звука
с цифровым пианино. Сигналы воспроизводятся через
встроенные динамики, а также подключенные наушники.
На нижеприведенном рисунке Вы видите пример
соединения кабелем EG2080 с CD-плеером. Для
подключения Вам нужен один или два кабеля с 6,3-мм
штекерами и штекерными RCA-разъемами с (см. главу
10.1.3). В качестве альтернативы Вы можете также
использовать RCA-кабель или 6,3-мм кабель с
соответствующим переходником.

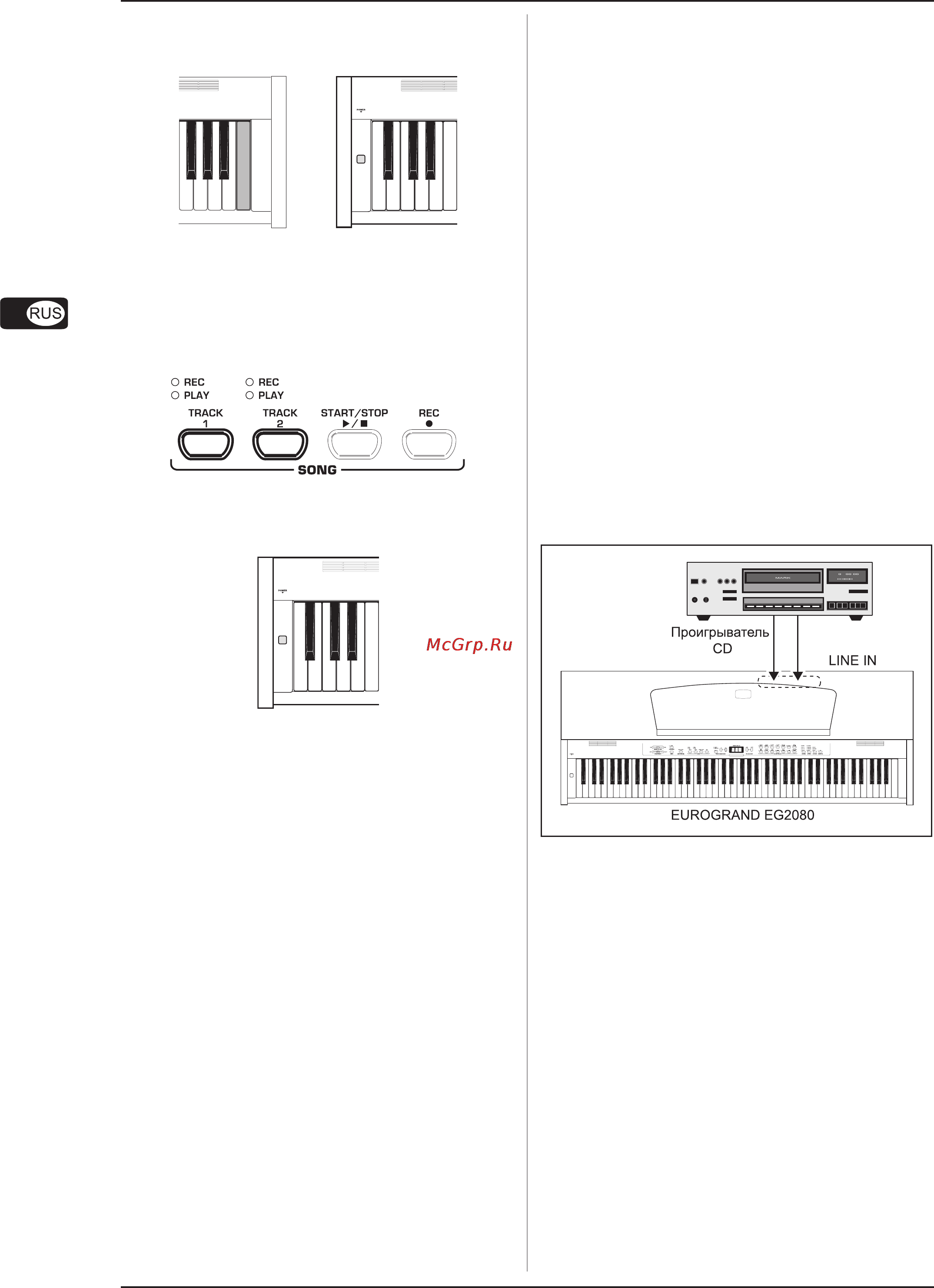

Рис. 7.1: Разъем для подключения внешних источников
сигналов
1) Соедините выходы CD-плеера с разъемами LINE IN
EG2080.
Для соединения монокабелем используйте
гнездо LINE IN L (MONO) на Вашем цифровом
пианино.
7.2 Подключение к внешним усилителям и
звукозаписывающей аппаратуре
EG2080 имеет два разъема LINE OUT, через которые Вы
можете подключить цифровое пианино к внешним
клавишнымусилителям, PA, или домашним
стереосистемам. Подключение внешнего усилителя
мощности может понадобиться для озвучивания больших
помещений (напр., сцены, зала).
Кроме того, можно использовать выходы для подключения
звукозаписывающей аппаратуры (напр., компьютера,
кассетного магнитофона, MD-рекордера).
7. ПОДКЛЮЧЕНИЕ К ВНЕШНИМ УСТРОЙСТВАМ
