EUROGRAND EG2080-RW/BK

Далее Вы узнаете, как Вы можете осуществить сборку

шаг за шагом.

1) Положите обе боковины  +  на пол и прикрутите с

помощью четырех болтов S1 блок педалей  к обеим

боковинам.

2) Выведите кабель блока педалей на нижней стороне, так

чтобы он свободно лежал на полу.

3) Поставьте раму, состоящую из боковин и блока педалей,

так чтобы она стояла вертикально.

4) Установите защитную перегородку  под небольшим

углом на ножки обеих боковин и наклоните затем

верхнюю часть защитного экрана в сторону

металлических уголков обеих боковин.

5) Зафиксируйте защитную перегородку вверху четырьмя

болтами S2 на металлическом уголке боковин и шестью

болтами S3 внизу на блоке педалей.

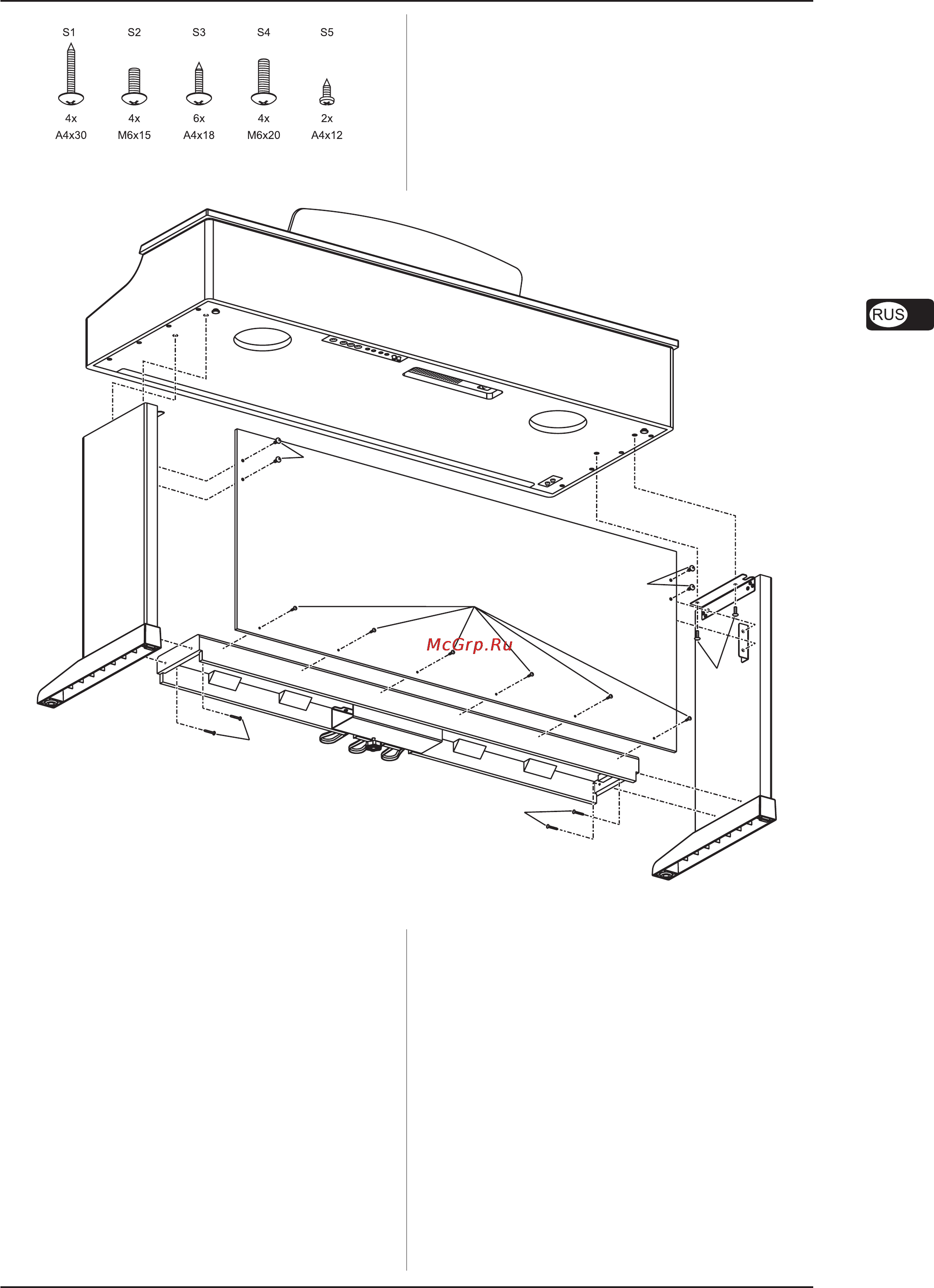

Рис. 2.1: Детали и болты для EG2080

Рис. 2.2: Сборка EG2080

Все болты соответственно пронумерованы (S1-S5). Эти

названия Вы найдете как в последующих рисунках, так и в

тексте, чтобы Вы знали, для чего какие болты

предназначены.

Следующая иллюстрация показывает, как

осуществляется сборка.

6) Поднимите клавиатурную панель  вдвоем на раму.

При этом сначала установите переднюю сторону

клавиатурной панели – начиная с задней стороны рамы

- на боковины, а затем осторожно подвиньте

клавиатурную панель вперед. В случае необходимости

предотвратите ногой скольжение рамы вперед.

Проследите за тем, чтобы выдающиеся штифты на

нижней стороне клавиатурной панели попали в

соответствующие направляющие на уголках.

2. РУКОВОДСТВО ПО СБОРКЕ
