Руководство по эксплуатации

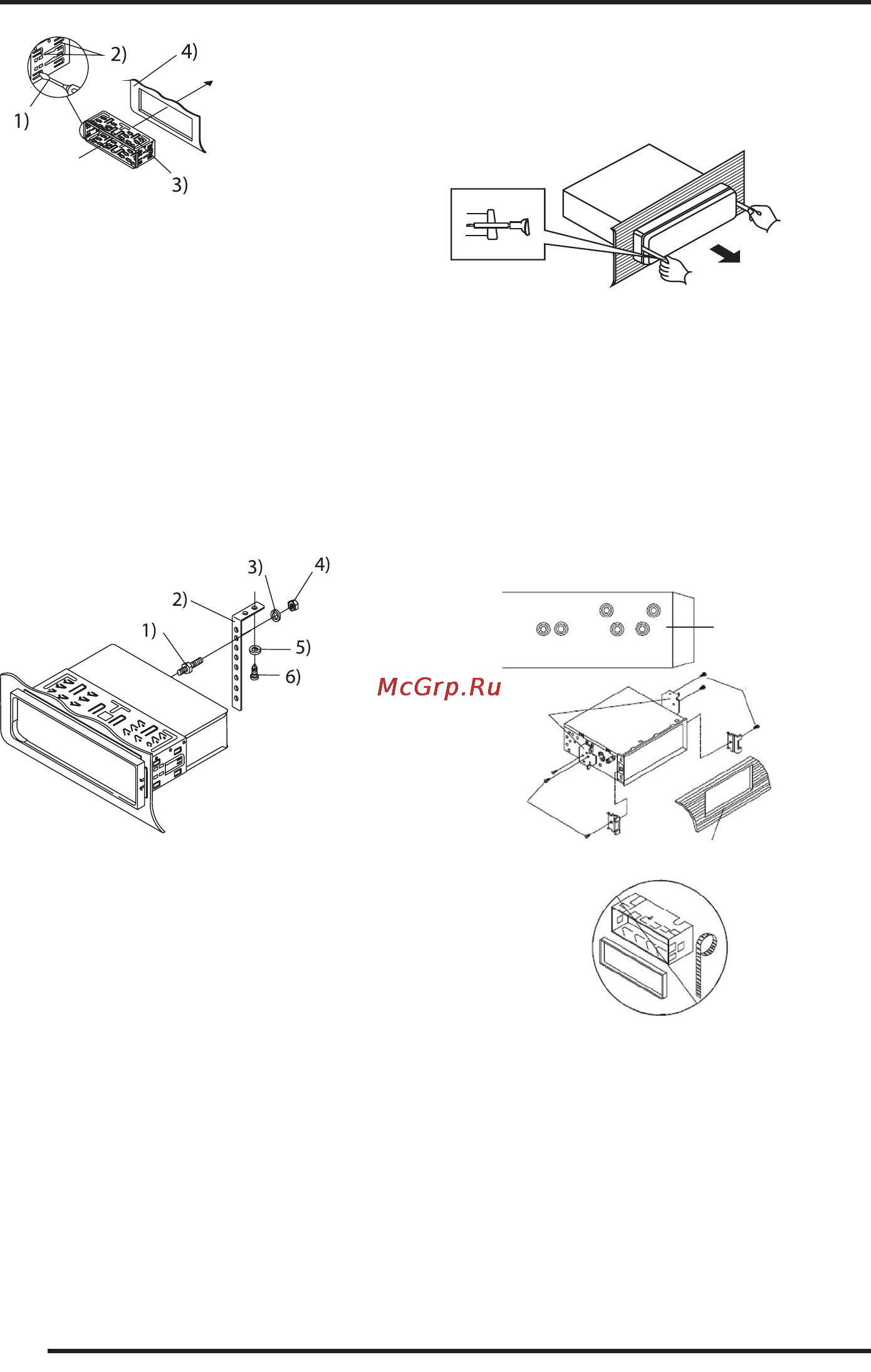

1) Отвертка

2) Язычки

3) Монтажная рама

4) Приборная панель

7. Подсоедините к проигрывателю разъемы питания и

динамиков, другие провода и кабели, разъем антен-

ны

8. Аккуратно вставьте проигрыватель в монтажную

раму до щелчка фиксаторов, следя при этом за по-

ложением подключенных проводов, чтобы случай-

но не повредить их.

1) Крепежный болт

2) Металлическая скоба

3) Пружинная шайба

4) Гайка

5) Шайба

6) Винт (5х25мм)

10. Подсоедините провод к «-» клемме автомобильного

аккумулятора. Установите обрамление и переднюю

панель (см. раздел Установка и снятие передней па-

нели).

ПОРЯДОК иЗвЛеЧениЯ АППАРАтА

1. Убедитесь, что зажигание выключено. Отсоедините

провод от «-» клеммы аккумулятора автомобиля.

2. Снимите металлическую скобу с задней стенки

устройства (если ранее устанавливалась).

3. Нажмите кнопку снятия передней панели.

4. Аккуратно снимите обрамление, потянув его на себя.

5. Вставьте до упора ключи, входящие в комплект по-

ставки ресивера, в пазы на боковых поверхностях

передней панели. Извлеките ресивер из рамки, по-

тянув его на себя.

тыЛОвОй мОнтАж (метОД 2)

Данный метод установки аппарата применим для авто-

мобилей марки Nissan, Toyota. Используйте отверстия,

отмеченные соответствующими буквами Т и N, чтобы

прикрепить аппарат к кронштейнам.

1) Вид сбоку. Расположение отверстий с отметками T, N

2) Кронштейны

3) Винт

4) Крючок

5) Приборная панель

С помощью отвертки выкрутите винты, крепящие
