1 5
2
43
Boiler Protection
P3
DHW
P4
84°C
61°C
1
2
CH
Target = 85°C
Иконка Сист. отопл.: указывает,
что был получен запрос на нагрев
от системы отопления. Число 1
или 2 указывает какой из запросов
системы отопления активен.
Иконка ГВС: показывает что был
получен запрос на нагрев от системы
ГВС.
Иконки насосов: отображает какие
насосы работают в данный момент.
Строка состояния: отображает
текущее состояние работы котла. См.
“Сообщения о состоянии” , ctp. 5.
Основная информация.
Используя кнопки ВЛЕВО
и ВПРАВО пользователь
может переключаться между
элементами, просматривать
значения температур в контуре
Сист. Отопл. и контуре ГВС.
Название котла Prestige расположено в центре главного экрана.
Отображение основной информации: температура на подаче теплоносителя
в систему и температура на возврате теплоносителя в котел, а также текущее
состояние горелки. Символ пламени отображается, когда горелка работает.
Размер символа пламени изменяется в соответствии с текущим режимом
работы.
PRESTIGE 42-50-75-100-120 Solo V14 : 664Y6200 • C
ru
4
EN
FR
NL
ES
IT
DE
PL
RU
ОСНОВНЫЕ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

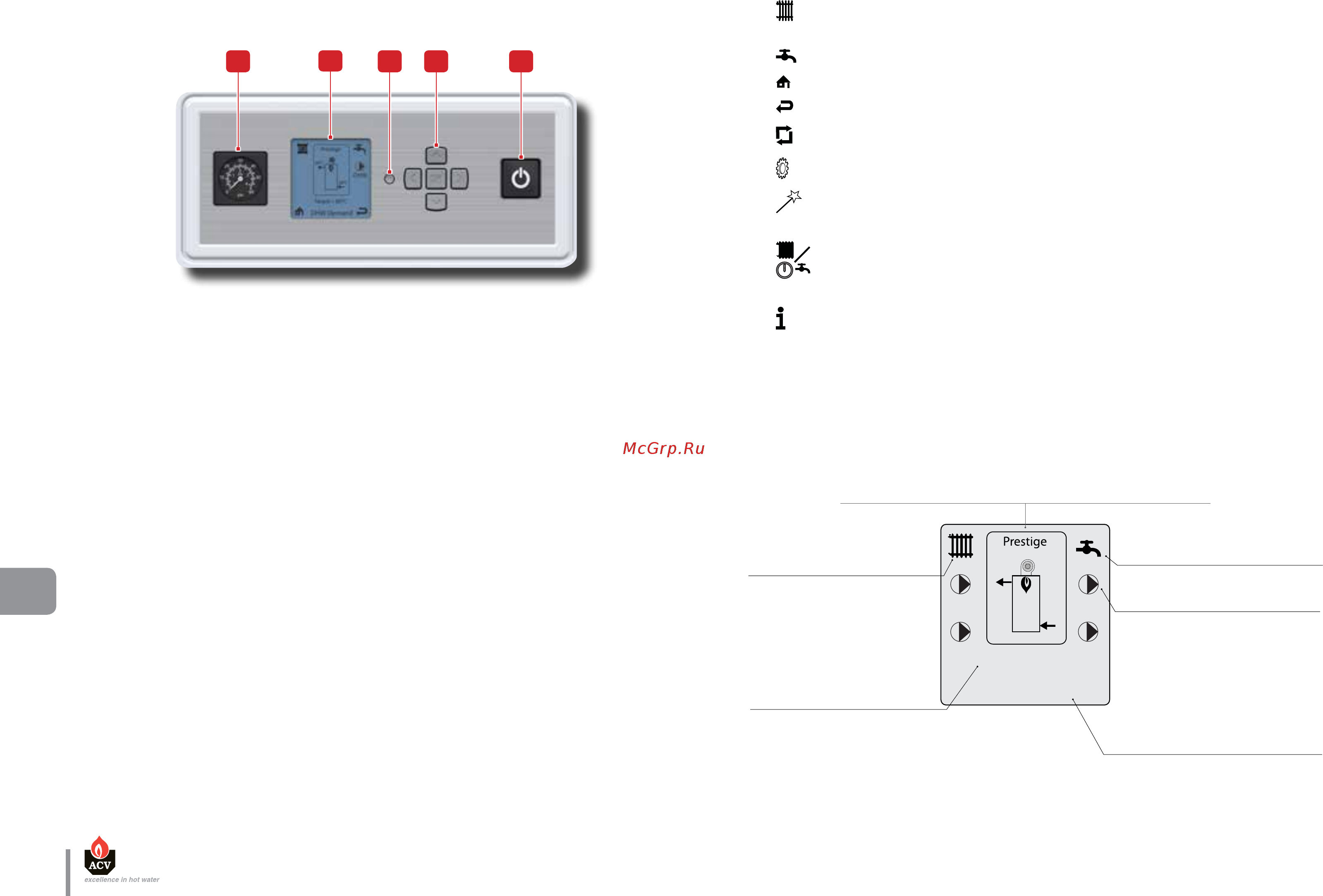

ПАНЕЛЬ УПРАВЛЕНИЯ И ДИСПЛЕЙ
Описание
1. Манометр - Показывает значение давления теплоносителя в отопительном контуре (мин. 1 бар
при холодном теполносителе).
2. ЖК-дисплей контроллера ACVMAX - необходим для настройки интерфейса котла, указывает
значения параметров, коды ошибок и состояние параметров настройки. На дисплее отображается
несколько экранов меню, каждый из которых показывает текстовую информацию и/или
информационные иконки. Описание основных из них приведены ниже.
3. Кнопка настройки - позволяет сервисному специалисту войти в меню контроллера ACVMAX для
настройки системы.
4. Стрелки выбора и кнопка ОК - для просмотра экранов меню контроллера ACVMAX, настройки
котла, увеличения и уменьшения отображаемых значений и подтверждения выбора, для
получения доступа к экранам Быстрой настройки.
5. Главный выключатель ВКЛ/ВЫКЛ - кнопка для включения / выключения котла.
Основные настройки дисплея ACVMAX
• Подсветка экрана - она будет включаться при нажатии любой кнопки и будет гореть в течение
пяти минут
• Контрастность экрана - она может быть скорректирована на главном экране. Для этого нужно
нажать и удерживать кнопку ОК, затем нажать и удерживать стрелку влево вместе с кнопкой
ОК. Нажмите кнопки вверх или вниз для увеличения или уменьшения контрастности, при
этом удерживая кнопку ОК и стрелку влево. После настройки отпустите кнопки. Чтобы вновь
поменять контрастность нужно повторить процедуру.
Основные элементы, находящиеся на главном экане.
Основные иконки на дисплее ACVMAX
Система отопления (Сист.Отопл.) - показывает информацию, относящуюся к
отопительному контуру Системы Отопления.
ГВС - показывает информацию, относящуюся к контуру Системы Горячего Водоснабжения.
Главная - вернуться к экрану основного меню.
Назад - вернуться на предыдущий экран.
Сброс - сбросить систему к заводским настройкам.
Параметры - для доступа к настройке параметров контроллера (язык, размерности и т.д.)
Быстрая настройка - показывает параметры, которые могут быть доступны через меню
Быстрой настройки.
Управление Сист.Отопл./ГВС - позволяет произвести включение/отключение
соответствующего контура.
Информация - для получения информации о котле.
