ACV С33 [12/16] Инструкции по установке

серия "C"

ИНСТРУКЦИИ ПО УСТАНОВКЕ

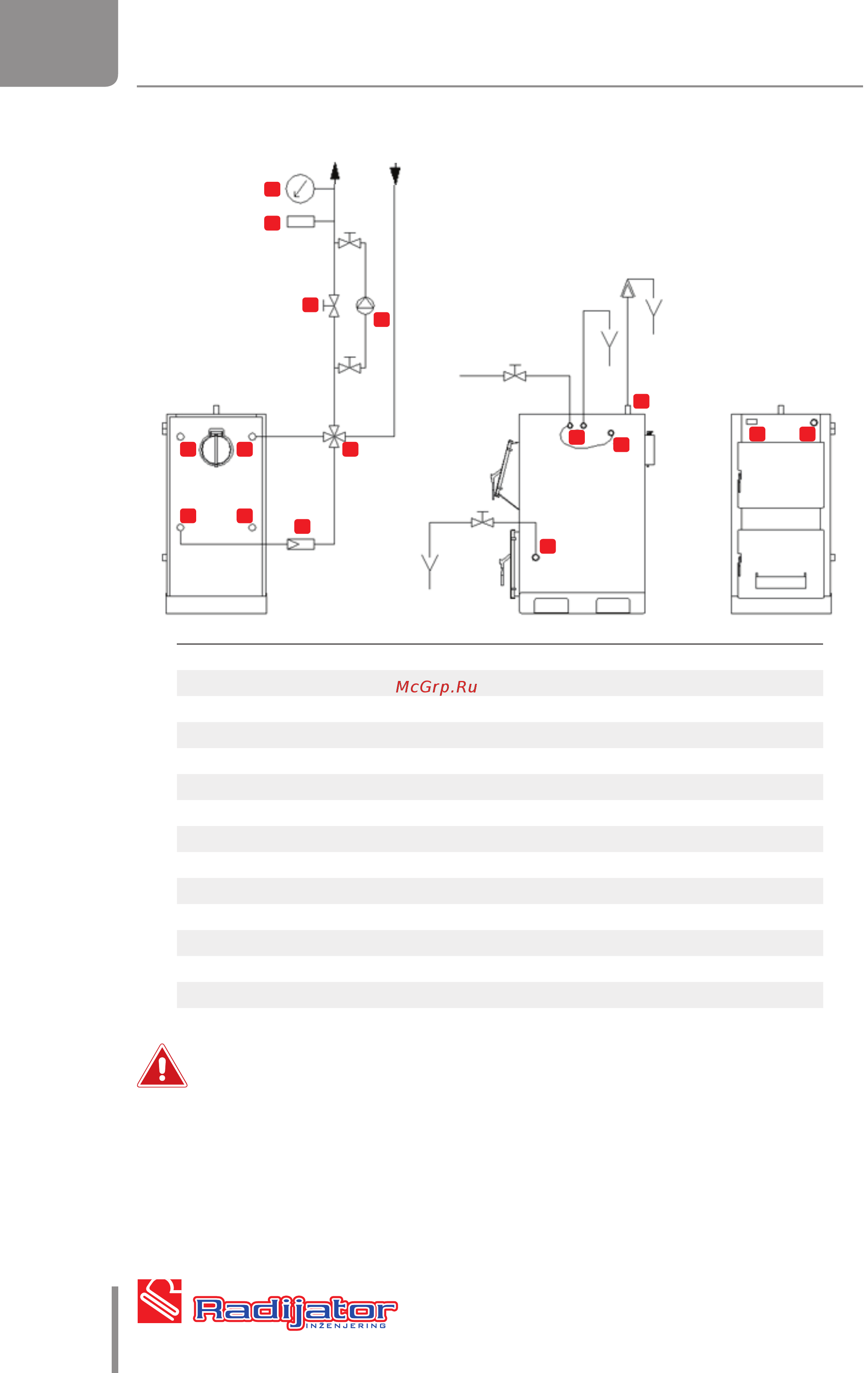

СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА

7 7

1. Подключение измерительных устройств

2. Подключение ТПК

3. Подключение датчика ТПК

4. Подключение предохранительного клапана

5. Дренажное отверстие для слива/заполнения системы

6. Термометр

7. Возврат теплоносителя в котел

8. Подача теплоносителя в систему отопления

9. Коллектор

10. 4-хходовой смесительный клапан

11. Запорный кран

12. Циркуляционный насос

13. Термометр

14. Манометр

В соответствии с требованиями использования данного типа котлов его

необходимо оснастить группой безопасности котла (в которую входят:

предохранительный клапан, воздухоотводчик, манометр).
