ТИП ИСПОЛЬЗУЕМОГО ТОПЛИВА

Котел предназначен для использования со следующими видами топлива:

- каменный уголь (допустимый размер - 50-100 мм.);

- древесные поленья или древесные брикеты. Необходимо учитывать, что при использовании

донного вида топлива максимальная тепловая мощность котла существенно сокращается.

Для достижения максимальной тепловой мощности и высокой эффективности котла необходимо

использовать топливо с содержанием влаги не более 10%. Более влажное топливо значительно

снижает тепловую мощность котла и увеличивает расход топлива.

Если вы хотите использовать какой-либо вид твердого топлива, неуказанный

в настоящей документации, то вам необходимо согласовать и получить

письменное разрешение на применение этого топлива от представителя

завода-изготовителя «Radijator d.o.o.» или сертифицированного продавца.

Производитель не несет гарантийных обязательств в случае использования

топлива, отличного от указанного в данной документации!

серия "C"

ОПИСАНИЕ КОТЛА

КОНСТРУКЦИЯ

Корпус твердотопливных котлов серии «C» выполнен из листового металла (сталь) 1.0425

стандарт EU, или P265GH стандарт EUII. Толщина стали до 5 мм.

Конвективные поверхности котла серии «С» располагаются в горизонтальной плоскости и

сконструированы таким образом, что делят выход продуктов сгорания на 3 части, обеспечивая тем

самым три зоны с различными термодинамическими свойствами. Такая конструкция позволяет

добиться высокой эффективности при сжигании каменного угля.

На нижней дверце возможна установка дизельной или газовой горелок дутьевого типа.

В нижней части камеры сгорания котла располагаются колосниковые решетки из серого чугуна,

толщиной 40мм. Благодаря свойству удержания тепла их использование позволяет котлу работать

в благоприятной режиме без конденсации.

Котел поставляется с наружной металлической обшивкой и с теплоизоляцией толщиной 30 мм.

Дверцы котла для очистки, закладки топлива и контроля за горением имеют такую же ширину что

и корпус котла, что позволяет легко загружать топливо в топку и производить очистку. В состав

котла входит медный теплообменник для подключения термопредохранительного клапана.

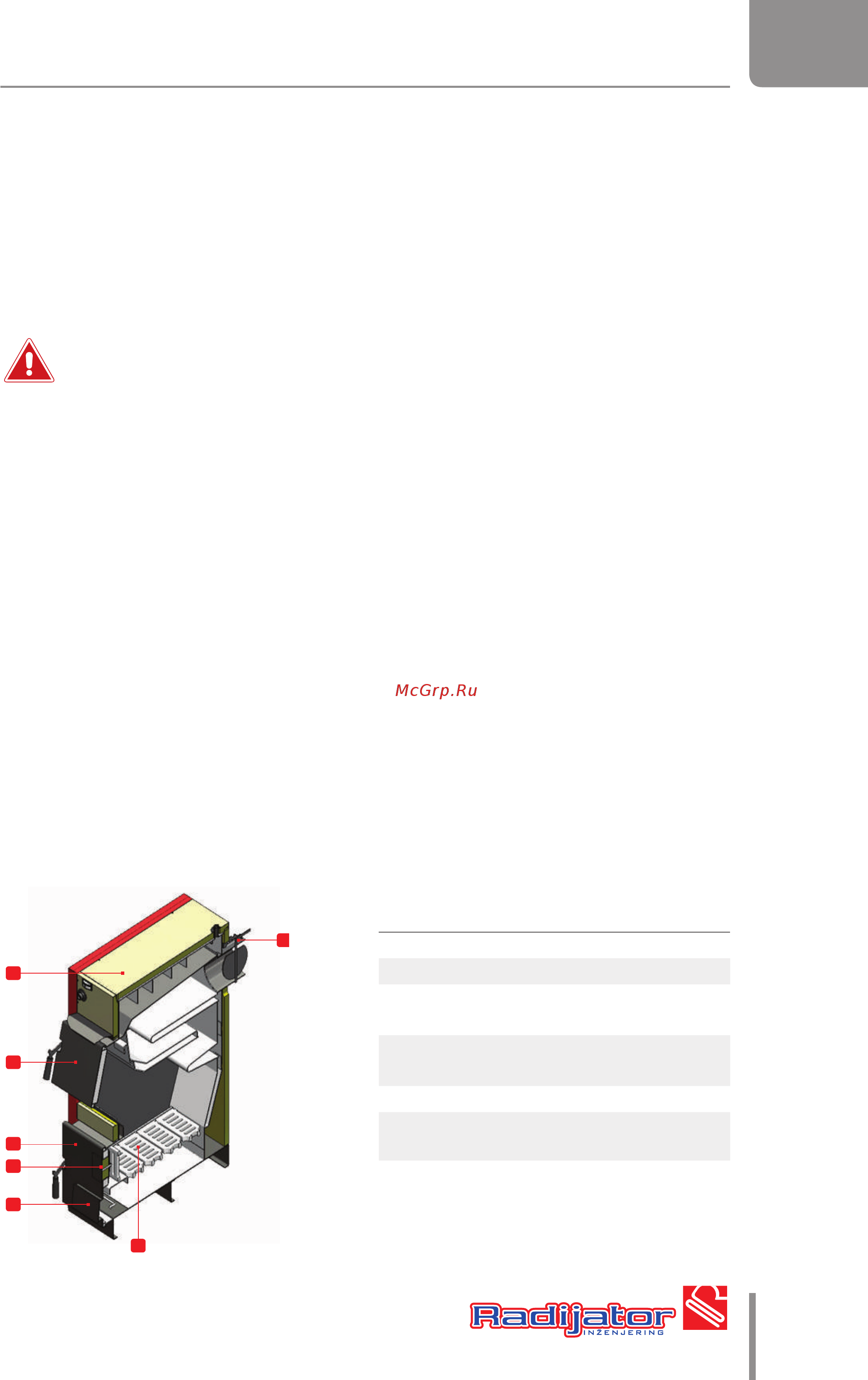

КОТЕЛ В РАЗРЕЗЕ

1. Теплоизоляция

2. Верхняя дверца для закладки топлива

3. Нижняя дверца для первоначальной

закладки топлива и очистки

4. Место установки дутьевой горелки

(опционально)

5. Люк для удаления золы

6. Колосниковые решетки камеры

сгорания

7. Присоединение дымохода
