ACV FK4 [6/30] Котел в разрезе
![ACV FK 3 [6/30] Котел в разрезе](/views2/1249937/page6/bg6.png)
RU
RU
6
серия "FK"
ОПИСАНИЕ КОТЛА
КОТЕЛ В РАЗРЕЗЕ
14
13
2
1
1
9
10
11
12
13
14 15
65 7 8

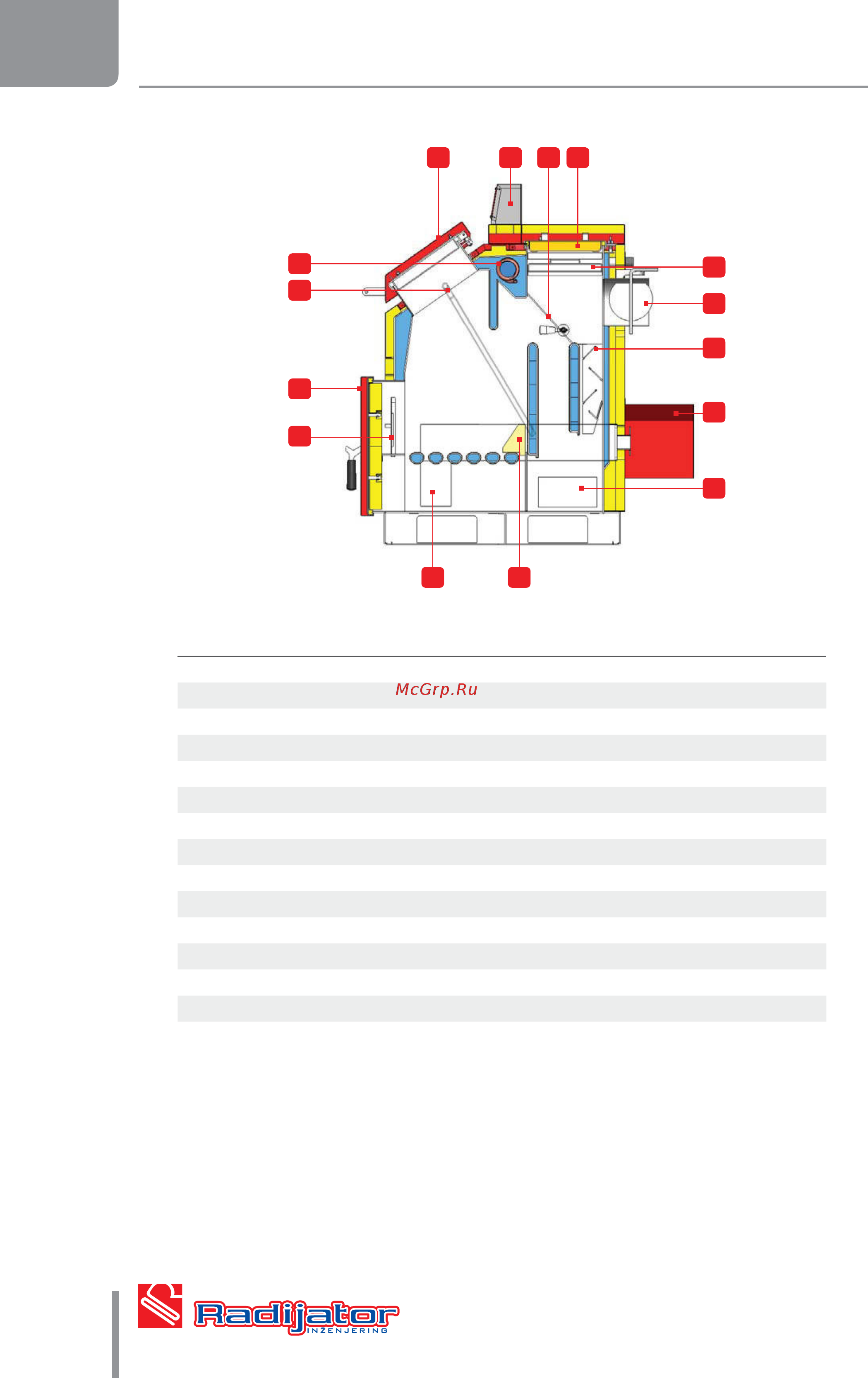

Разрез котла серии "FK"
1. Чугунная решетка
2. Нижняя дверца для первоначальной закладки топлива и очистки
3. Pipe for secundary air
4. Медный теплообменник для подключения ТПК
5. Верхняя дверца для закладки топлива
6. Автоматика управления котлом
7. Рукоятка воздушной заслонки для розжига
8. Ревизионный люк для чистки - Зона для очистки
9. Внутренняя крышка зоны для очистки
10. Подключение дымохода
11. Турбулизаторы
12. Вентилятор
13. Зольник
14. Канал для воздуха
15. Термоизоляционный кирпич
