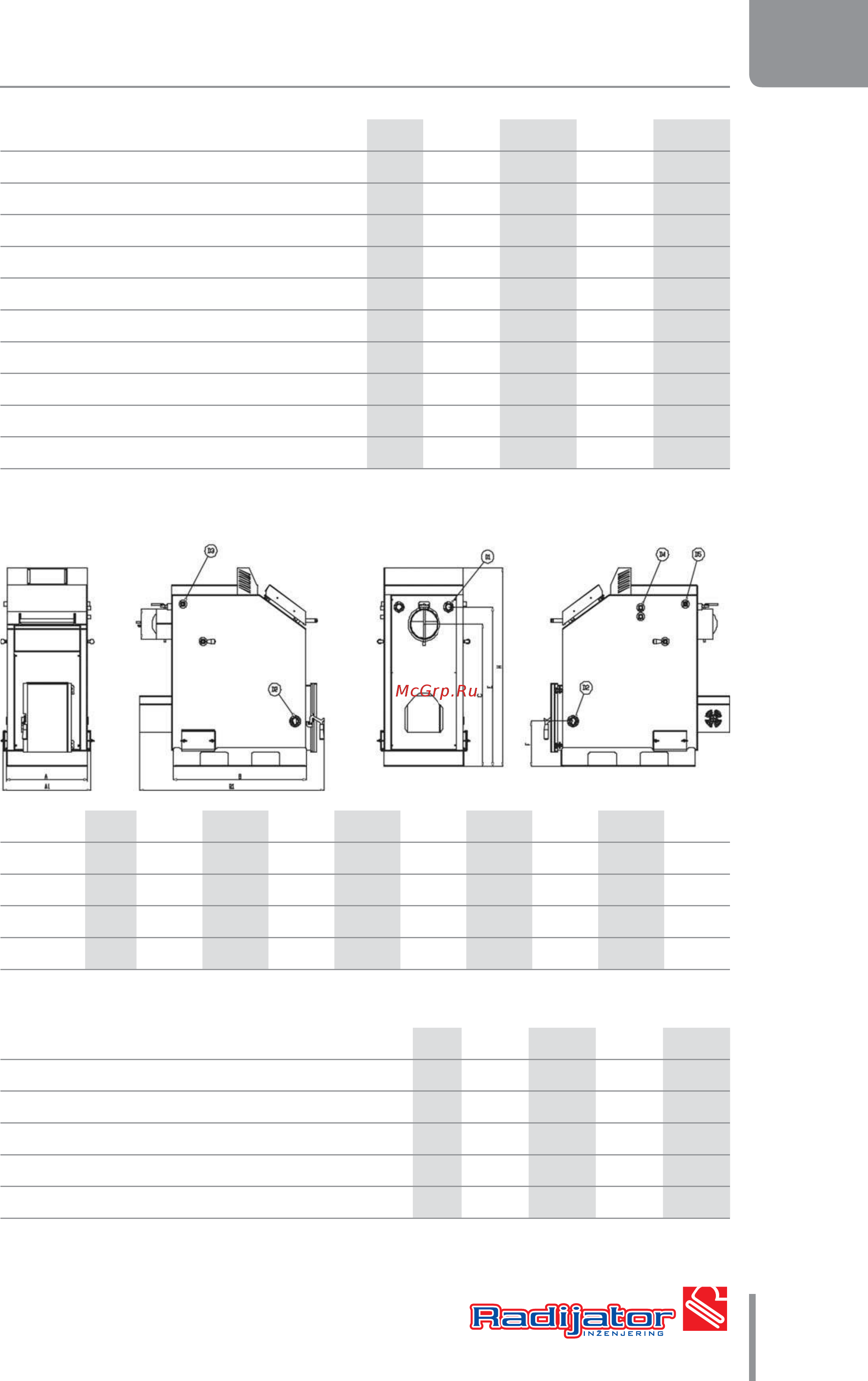

ACV FK4 [7/30] Габаритные размеры
![ACV FK4 [7/30] Габаритные размеры](/views2/1249937/page7/bg7.png)
RU
7
RU
серия "FK"
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
FK1 FK2 FK3 FK4
Мощность кВт 15-23 25-33 33-40 40-49,5
Рабочее давление кПа 300 300 300 300
Испытательное давление кПа 450 450 450 450
Объем теплоносителя в котле л 55 72 87 100
Масса котла кг 238 295 326 335
Необходимая тяга в дымоходе Па 17 18 20 22
Объем камеры сгорания м3 0,08 0,09 0,13 0,16
Макс. темп. теплоносителя на выходе из котла C° 90 90 90 90
Мин. темп. теплоносителя на возврате в котел C° 60 60 60 60
КПД % >85 >85 >85 >85
ГАБАРИТНЫЕ РАЗМЕРЫ
A A1 B B1 C Ø D E F H
FK1 мм 458 516 790 1164 810 160 940 290 1205
FK2 мм 528 566 885 1260 910 180 1040 295 1285
FK3 мм 578 626 955 1326 965 200 1072 305 1340
FK4 мм 668 686 965 1326 1010 200 1125 305 1395
ПОДКЛЮЧЕНИЯ
FK1 FK2 FK3 FK4
D1 - подача теплоносителя в систему Ø 1'' 1'' 5/4'' 5/4''
D2 - возврат в котел теплоносителя Ø 1'' 1'' 5/4'' 5/4''
D3 - подключение предохр. клапана Ø 1/2'' 1/2'' 1/2'' 1/2''
D4 - подключение ТПК Ø 1/2'' 1/2'' 1/2'' 1/2''
D5 - подключение датчика темп. ТПК Ø 1/2'' 1/2'' 1/2'' 1/2''
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
