4
РУССКИЙFRANCAISNEDERLANDSESPAN
~
OLITALIANODEUTSCH
661Y0700.B
ENGLISH
ОПИСАНИЕ ОБОРУДОВАНИЯ
Система “бак в баке”
Система “бак в баке” представляет из себя емкостной
водонагреватель, который состоит из двух баков, помещенных
один в другой: внутренний бак (вторичный) из нержавеющей стали
содержит санитарную воду, внешний бак (первичный) содержит
теплоноситель системы отопления, который омывает внутренний
бак с санитарной водой и нагревает ее.
Теплообменник и аккумулятор горячей воды
Внутренний бак является “сердцем” бойлера: он работает с
коррозионно-активной санитарной водой, при высоком давлении
и переменной температуре. Бак изготовлен из хромоникелевой
нержавеющей стали (нерж. сталь марки 304), сваренной в защит-
ной среде аргона. Перед сборкой, конвективные участки бака
упрочняются и пассивируются для увеличения срока службы бака
и улучшения практического сопротивления коррозии.
Наружным стенкам бака придается волнообразный профиль.
Такая конструкция обеспечивает сопротивление давлению и огра-
ничивает отложение накипи посредством циклов удлинения и
сжатия бака.
Бак контура отопления
Внешний бак изготовлен из углеродистой стали марки STW 22, и в
нем содержится теплоноситель системы отопления.
Теплоизоляция
Внешний бак утеплен слоем вспененного полиуретана, толщиной
50 мм. При нанесении теплоизоляции на корпус применяется тех-
нология без использования хлорфторуглерода.
Корпус
Корпус изготовлен из полипропилена – пластичного материала,
устойчивого к повреждениям, и в то же время, с привлекательным
дизайном и цветом.
ВВЕДЕНИЕ
Выключено
Нагрев Хранение
Использование
Холодная вода
Контур ГВС
Греющий контур
ОПИСАНИЕ ПРИНЦИПОВ РАБОТЫ
Операционный цикл
После срабатывания, термостат включает циркуляционный
насос, который подает теплоноситель в бойлер. Теплоноситель
циркулирует вокруг внутреннего бака и нагревает санитарную
воду. Когда заданная на термостате температура достигнута, то
термостат останавливает насос.
Теплопотери в Ваттах в отсутствии водоразбора
Модель
Теплопотери
в Ваттах
SL 320 ΔT = 50 K 94,4
SL 420 ΔT = 50 K 102,8
SL 600 ΔT = 50 K 110,5
SL 800 ΔT = 50 K 121,7
Теплопотери при температуре окружающей среды
20 град. цельсия

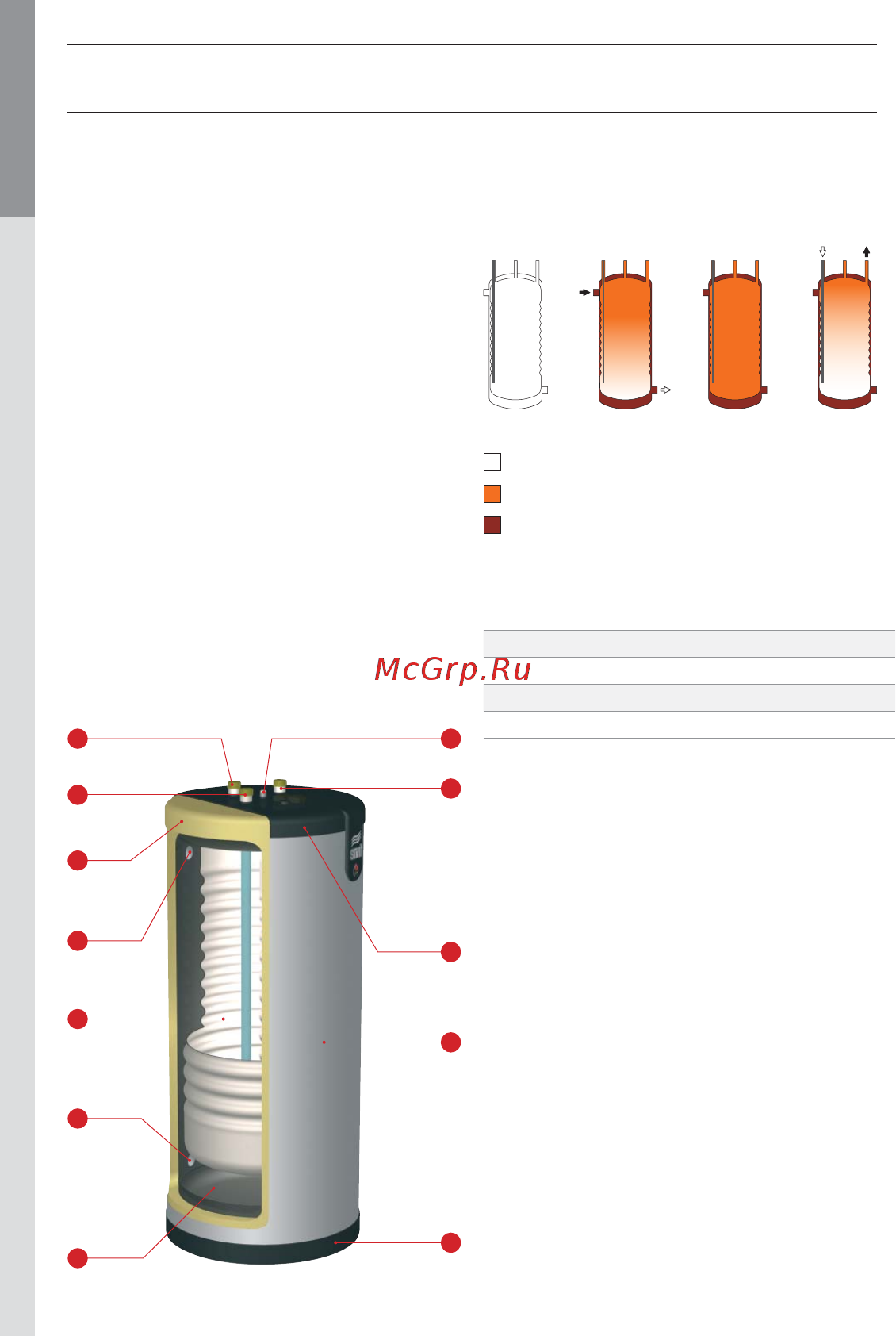

1. Вход рециркуляции ГВС
2. Вход холодной санитарной воды
3. Изоляция из пенополиуретана 50 мм.
4. Вход первичного контура
5. Внутренний бак из нержавеющей стали марки 304
6. Выход первичного контура
7. Внешний стальной бак первичного контура
8. Ручной воздушный клапан
9. Выход горячей санитарной воды
10. Верхняя крышка
11. Кожух
12. Основание
1 8
2
3
4
7
9
10
11
12
5
6
