ИНСТРУКЦИЯ ПО УСТАНОВКЕ
5
5
5 5
1
8
10
4
2
3
6
7

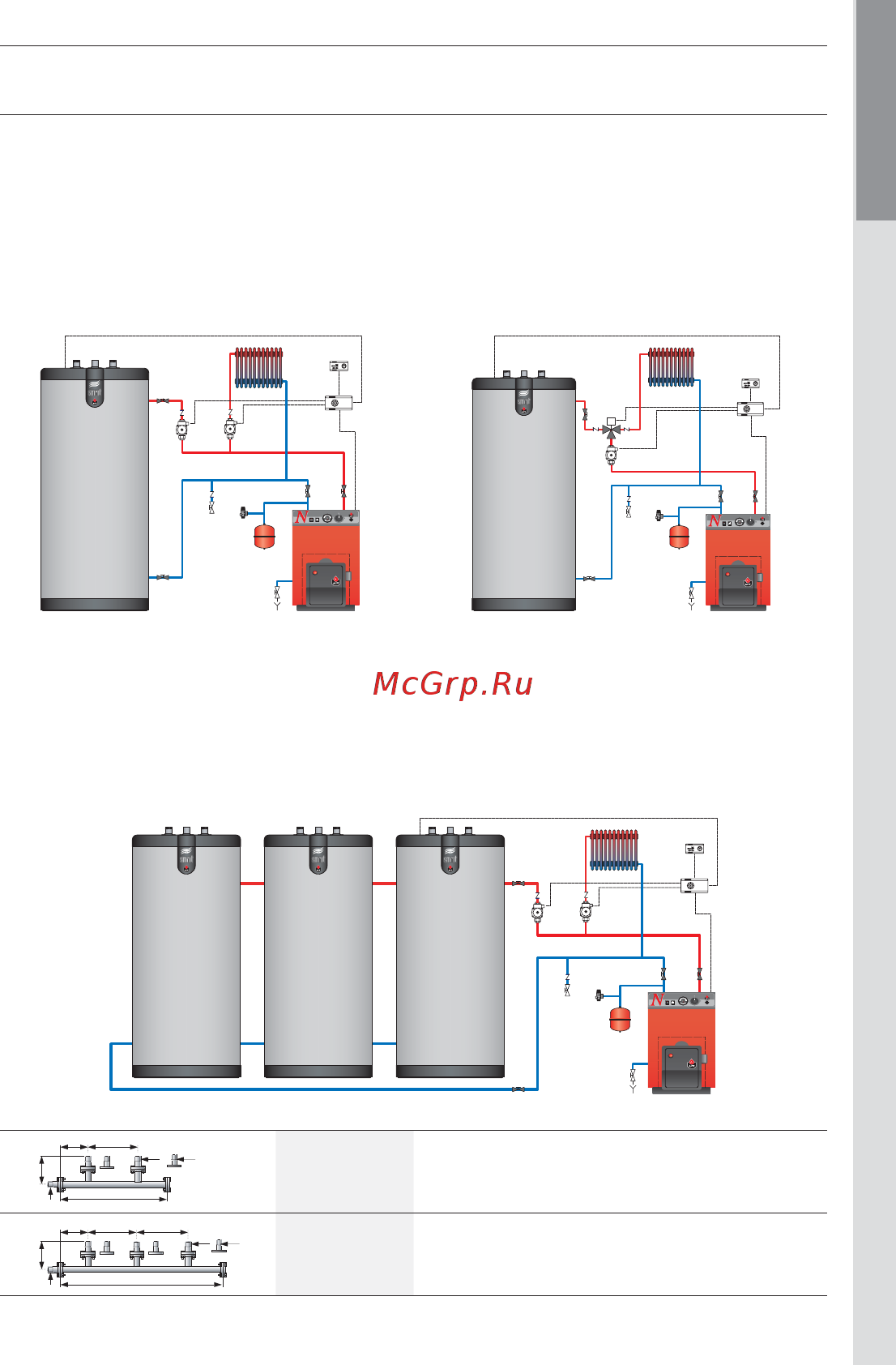

Схема с трехходовым клапаном с приводом.
5
5
5 5
1
8
9
4
2
3
6
7
Схема с насосом загрузки бойлера
5
5
5 5
1
8
9
4
2
3
6
7
Схема с тремя параллельными бойлерами, связанными соединительными коллекторами
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ
1. Кран заполнения системы
2. Предохранительный клапан на 3 бар.
3. Расширительный бак.
4. Сливной кран.
5. Запорный кран.
6. Комнатный термостат
7. Автоматика загрузки бойлера (опция).
8. Насос загрузки бойлера.
9. Насос системы отопления.
10. Трехходовой клапан с приводом.
1700
425 850
2" 1
1/2
"
235
2"
10800128 Kit battery 2x SL 320 - 420 - 600 - 800
2550
425 850 850
2" 1
1/2
"
235
2"
10800129 Kit battery 3x SL 320 - 420 - 600 - 800
