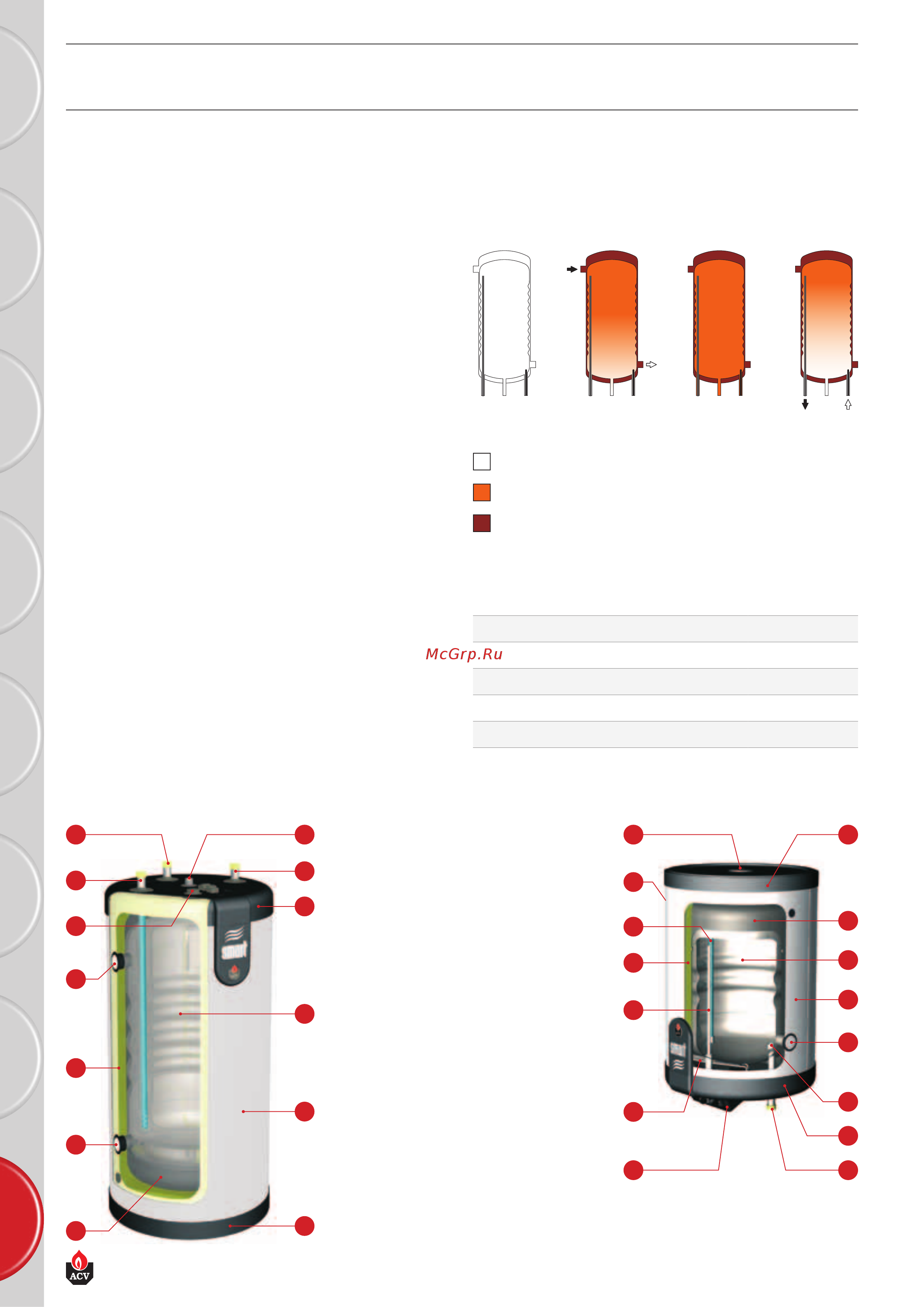

RU • 4
661Y0600 • F
ENFRRU PL DE IT ES NL
ОПИСАНИЕ ОБОРУДОВАНИЯ
Система“баквбаке”
Система “бак в баке” представляет из себя емкостной
водонагреватель, который состоит из двух баков, помещенных
один в другой: внутренний бак (вторичный) из нержавеющей
стали содержит санитарную воду, внешний бак (первичный)
содержит теплоноситель системы отопления, который омывает
вутренний бак с санитарной водой и нагревает ее.
Теплообменникиаккумуляторгорячейводы
Внутренний бак является “сердцем” бойлера: он работает с
коррозионоактивной санитарной водой, при высоком давлении
и переменной температуре. Бак изготовлен из хромо-никелевой
нержавеющей стали (нерж. сталь марки 304 или Duplex), свареным
в защитной среде аргона. Перед сборкой, конвективные участки
бака упрочняются и пассивируются для удлинения срока службы
бака и улучшения практического сопротивления коррозии.
Наружным стенкам бака придается волнообразный профиль.
Такая конструкця обеспечивает сопротивление давлению и
ограничивает отложение накипи путем циклов удлинения и
сжатия бака.
Бакконтураотопления
Внешний бак, содержащий теплоноситель системы отопления,
изготовлен из углеродистой стали марки STW 22.
Теплоизоляция
Внешний бак утеплен слоем вспененого полиуретана, толщиной
50 мм. При нанесении теплоизоляции на корпус применяется
технология без исползования хлорфторуглерода.
Корпус
Корпус изготовлен из полипропилена - пластичного материала,
устойчивого к повреждениям, и втоже время, с привлекательным
дизайном и цветом.
Электрическийнагревательныйэлемент(ТЭН)вSLEW
Бойлер SLE W оборудован одним электрическим нагревательным
элементом, тепловой мощностью 2200 Вт.
Управление нагевом осуществляется с помощью
регулировочного термостата бойлера.
ТЭН расположен в греющем контуре, что предотвращает
обростание накипью и увеличивает срок службы.
ВВЕДЕНИЕ
ОПИСАНИЕ ПРИНЦИПОВ РАБОТЫ
Операционный цикл
После срабатывания термостат включает циркуляционный
насос, который подает теплоноситель в бойлер. Теплоноситель
циркулирует вокруг нутреннего бака и нагревает санитарную
воду. Когда заданная на термостате температура достигнута, то
термостат останавливает насос.
Потери тепла в режиме хранения горячей воды,
Модель
Потеритепла
[ВТ]
SL100/SLEW100 ∆T = 50°C 77,7
SL130/SLEW130 ∆T = 50°C 79,8
SL160/SLEW160 ∆T = 50°C 82,2
SL210/SLEW210 ∆T = 50°C 85,6
SL240/SLEW240 ∆T = 50°C 88,8
Температура воздуха в помещении: 20°C
Выключено Нагрев Хранение Использование
Холодная вода
Греющий контур
Контур ГВС
1. Патрубок рециркуляции ГВС
2. Вход холодной воды (контур ГВС)
3. Регулировочный термостат 60-90°С
4. Вход греющей жидкости
5. Теплоизоляция
6. Выход греющей жидкости
7. Бак из углеродистой стали
8. Ручной воздухоотводчик
9. Выход горячей воды (контур ГВС)
10. Верхняя полипропиленовая крышка
11. Бак из нержавеющей стали
12. Кожух из полипопилена
13. Нижняя полипропиленовая крышка
14. Панель управления
15. ТЭН 2200 Вт
16. Гильза с измерительными приборами
1 8
2
3
4
7
13
9
10
11
12
6
5
8
2
14 9
7
11
1
15
16
6
10
5
13
12
4
