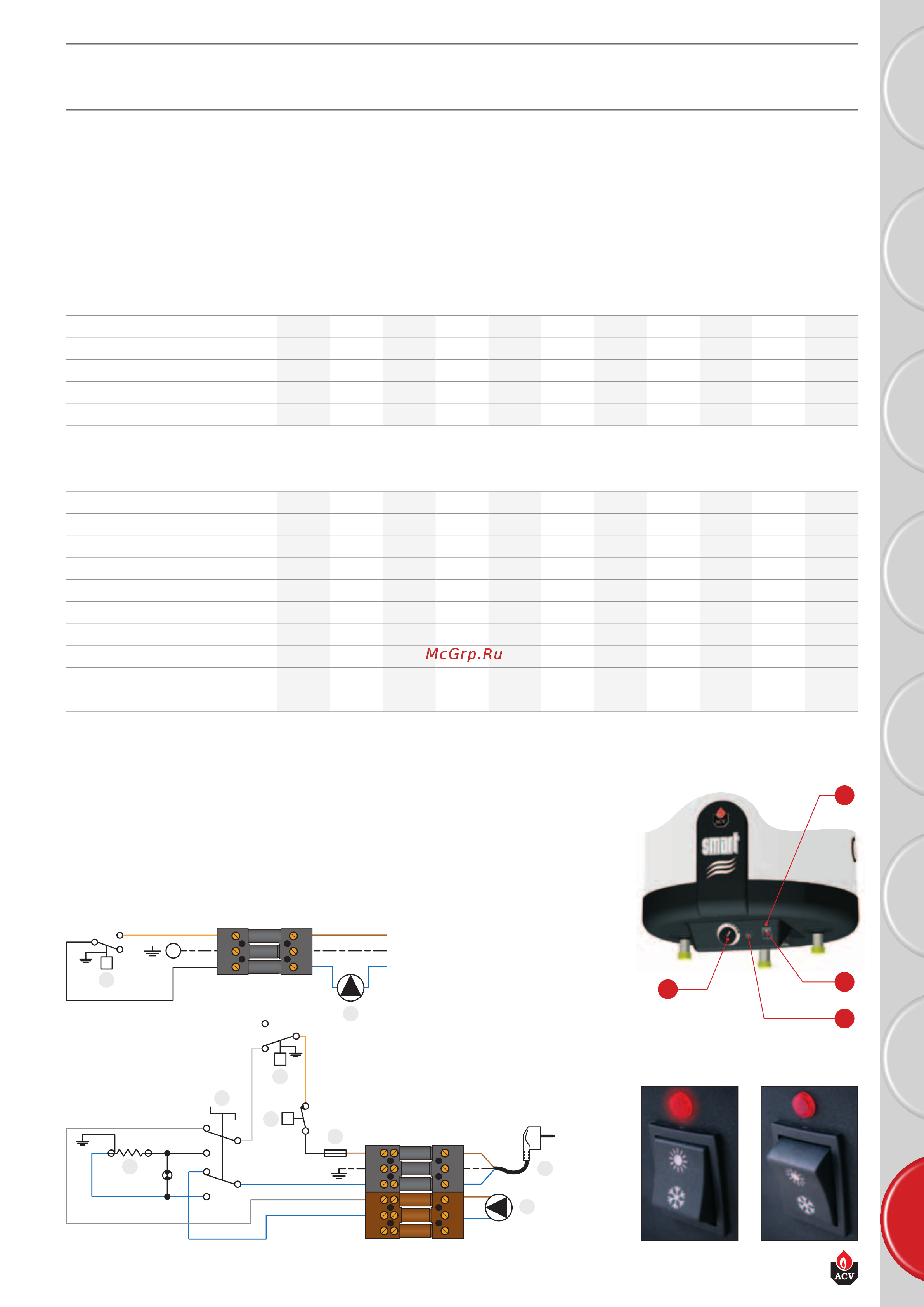

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристика
SL
100
SL
130
SL
160
SL
210
SL
240
SLE W
100
SLE W
130
SLE W
160
SLE W
210
SLE W
240
Общий объем л 105 130 161 203 242 105 130 161 203 242
Объем греющего контура л 30 31 35 39 42 30 31 35 39 42
Расход греющей жидкости л/ч 2100 2600 3500 4200 5500 2100 2600 3500 4200 5500
Потеря напора в греющем контуре кПа 17 22 37 45 51 17 22 37 45 51
Площадь поверхности нагрева м
2
1,03 1,26 1,54 1,94 2,29 1,03 1,26 1,54 1,94 2,29
Производительность по
нагреву горячей воды
SL
100
SL
130
SL
160
SL
210
SL
240
SLE W
100
SLE W
130
SLE W
160
SLE W
210
SLE W
240
Производительность при 40°C л/10 мин 236 321 406 547 700 236 321 406 547 700
Производительность при 60°C л/10 мин 117 161 209 272 337 117 161 209 272 337
Производительность при 40°C л/60 мин 784 1063 1349 1820 2319 784 1063 1349 1820 2319
Производительность при 60°C л/60 мин 384 549 689 913 116 5 384 549 689 913 116 5
Производительность при 40°C л/ч 658 890 113 2 1527 1943 658 890 1132 1527 1943
Производительность при 60°C л/ч 320 465 576 769 994 320 465 576 769 994
Время предварительного нагрева мин 24 22 22 20 20 24 22 22 20 20
Подводимая мощность кВт 23 31 39 53 68 23 31 39 53 68
Время нагрева от ТЭН мощностью
2,2 при нагреве с 10 до 60°C
— — — — — 2ч 43мин 3ч 27мин 4ч 20мин 5ч 37мин 6ч 37мин
Температура греющей жидкости: 85°C Холодная вода при температуре: 10°C
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Максимальное рабочее давление [емкости заполнены водой]
- Греющий контур: 0,3 МПа (3 бар)
- Контур ГВС: 1 МПа (10 бар)
Максимальное рабочее давление [емкости заполнены водой]
- Греющий контур: 0,45 МПа (4,5 бар)
- Контур ГВС: 1,30МПа (13,0 бар)
Рабочая температура
- Максимальная рабочая температура: 90°C
Качество воды
• Хлориды: < 150 мг/л [сталь 304l]
< 2000 мг/л [версия Duplex]
• 6 ≤ ph ≤ 8
1
7
Br
Y/Gr
B
Br
B
Br
Y/Gr
BB
B
G
T2S3 T1 NL1
T2 S3T1NL1
SLE W
6
B
Bk
t
c
1
2
t
2
3
5
4
B
BB
G
G
W
Or
Bk
c
1
2
SL
Br
Y/Gr
B
OrOr
Y/Gr
Bk
Bk
7
NL1
L1 N
t
2
ЭЛЕКТРИЧЕСКАЯ СХЕМА
1. Электропитание 220В /50Гц
2. Регулировочный термостат [60-90°C]
3. Защатный термостат с ручным перезапуском [103°C]
4. Переключатель Зима/Лето
5. Предохранитель [10 А]
6. ТЭН
7. Насос подачи теплоносиетя в бойлер [поставляется отдельно]
8. Лампа индикации работы ТЭН
1
7
Br
Y/Gr
B
Br
B
Br
Y/Gr
BB
B
G
T2S3 T1 NL1
T2 S3T1NL1
SLE W
6
B
Bk
t
c
1
2
t
2
3
5
4
B
BB
G
G
W
Or
Bk
c
1
2
SL
Br
Y/Gr
B
OrOr
Y/Gr
Bk
Bk
7
NL
1
L1 N
t
2
B. Синий
Bk. Черный
Br. Коричневый
G. Серый
Or. Оранжевый
W. Белый
Y/Gr. Желто-зеленый
4
8
5
2
ЛЕТО Зима
