УСТАНОВКА

ПРИСОЕДИНЕНИЕ ТЕПЛОСНАБЖЕНИЯ

РАЗМЕРЫ ПАТРУБКОВ

Модель ØПрисоединениеотопления ØПрисоединениезмеевика ØПрисоединениеТЭНа(опция)

SLME120 3/4” [внутр.] 3/4” [внутр.] Ø 1”1/2 [внутр.]

SLME200 Ø 1” [внутр.] Ø 1” [нар.] Ø 1”1/2 [внутр.]

SLME300 Ø 1” [внутр.] Ø 1” [нар.] Ø 1”1/2 [внутр.]

SLME400 Ø 1” [внутр.] Ø 1” [нар.] Ø 1”1/2 [внутр.]

SLME600 Ø 1” [внутр.] Ø 1” [нар.] Ø 1”1/2 [внутр.]

SLME800 Ø 1” [нар.] Ø 1” [нар.] —

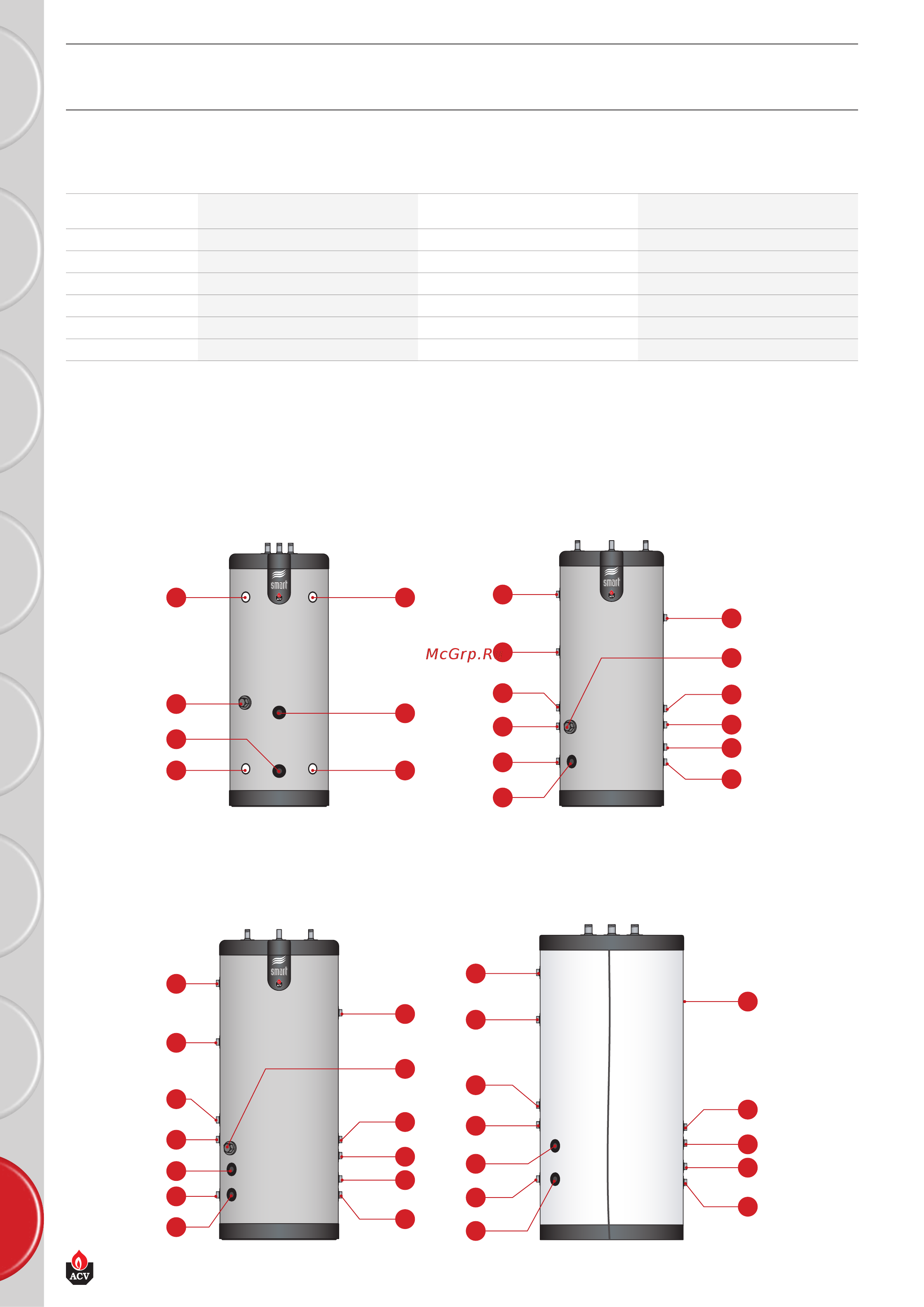

1. Присоединение подающей линии от системы отопления

2. Присоединение обратной линии от системы отопления

3. Присоединение подающей линии к змеевику

4. Присоединение обратной линии от змеевика

5. Присоединение подающей линии от системы отопления

(дополнительное)

6. Присоединение обратной линии от системы отопления

(дополнительное)

7. Гнездо датчика (змеевик).

8. Гнездо датчика наименьшей температуры в контуре отопления.

9. Подключение электрического нагревательного элемента - опция

10. Крепление гидравлического комплекта

SLME 200SLME 120

SLME 800SLME 300 / 400 / 600

1 1

2 2
