RU • 9
661Y0500 • G
ENFRRU PL DE IT ES NL

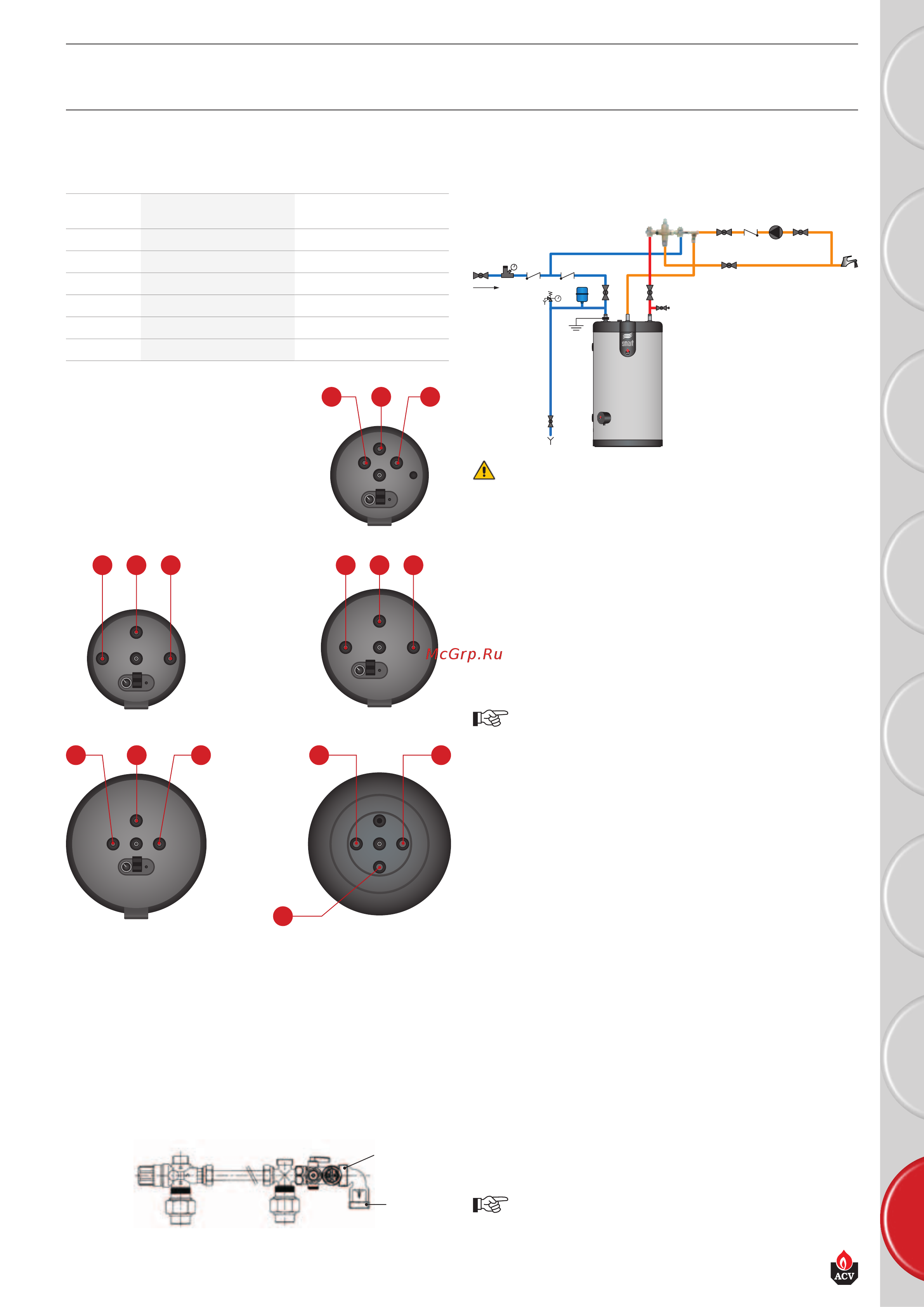

УСТАНОВКА
ПРИСОЕДИНЕНИЕ КОНТУРА ГОРЯЧЕГО
ВОДОСНАБЖЕНИЯ
РАЗМЕРЫ ПАТРУБКОВ
Модель
Подключение
холодной/горячейводы
Подключениерецирку-
ляцииконтураГВС
SLME120 3/4” [нар.] 3/4” [нар.]
SLME200 3/4” [нар.] 3/4” [внутр.]
SLME300 3/4” [нар.] 3/4” [внутр.]
SLME400 3/4” [нар.] 3/4” [внутр.]
SLME600 3/4” [нар.] 3/4” [внутр.]
SLME600 Ø 1”1/2 [нар.] Ø 1”1/2 [нар.]
Гидравлическиекомплекты(опция)
A. Термостатический смесительный клапан
B. Патрубок выхода горячей воды
C. Патрубок входа холодной воды
D. К сливу в канализацию
E. Подключение расширительного бака
S. Группа безопастности
TH. Подключение к патрубку горячей воды бойлера
TC. Подключение к патрубку холодной воды бойлера
A
B
E
C
TCTH
S
D
2
7
5
6
1
1
4
8
10
1
3
9
1 1
33
1
11
1. Отсекающий кран
2. Регулятор давления
3. Обратный клапан
4. Расширительный бак
5. Предохранительный клапан
6. Сливной кран
7. Воздухоотводчик
8. Термостатический
смесительный клапан
9. Циркуляционный насос
10. Точка водоразбора
11. Заземление
Установкапредохранительныхустройствнаконтур
нагревасанитарнойводыобязательна.
Для предотвращения попадания воды на
корпус бойлера группа безопасности не должна
устанавливатьсянепосредственнонадбойлером.
Третий патрубок подключения к системе горячего
водоснабжения может использоваться для
подключениякнемуконтурарециркуляцииГВС.
Гидравлические устройства должны быть
разрешены к применению в соответствии с
местныминормамииправилами.
Бакссанитарной водой необходимозаземлитьво
избежаниекоррозии.
Если будет риск низка давления в цепи горячей
воды(установкефрантовскойлинииSLMEнакрыше
здания),тонеобходимоустановитьприспособление
выключателявакууманахолодногоподачааводы.
Рекомендации
• Трубопровод подачи холодной санитарной воды в бойлер
должен присоединяться через группу безопастности,
содержащую следующие устройства:
- Отсекающий кран [1]
- Обратный клапан [3]
- Предохранительный клапан [4]: (настроеный на P < 1 МПа)
- Расширительный бак системы ГВС, необходимого объема.
• Если давление в системе водоснабжения более 0,6 МПа (6
бар), то необходимо установить редуктор давления [2] перед
группой безопастности бойлера.
• Рекомендуется использовать разъемные соединения
для легкого демонтажа устройств. Предпочтение лучше
отдать диэлектрическим версиям, для предотвращения
электрохимической коррозии в следствии использования
разнородных металов, таких как медь и гальванизированная
сталь.
• Установка расширительного бака предотвращает
срабатывание предохранительного клапана и следовательно
не происходит сброса воды при ее нагреве и расширении в
бойлере.
• Объем расширительного бака ГВС:
8 литров: для следующих моделей: 120 / 200 / 300
12 литров: для следующих моделей: 400
18 литров: для следующих моделей: 600 / 800
Для получения дополнительной информации
обратитесь к инструкции производителя,
расширительногобака.
SLME 200
SLME 120
SLME 300 - 400
SLME 600
SLME 800
1 2 3
1 2 3
1 2 3
1 1
2
3 32
1. Вход холодной воды
2. Выход горячей воды
3. Присоединение рециркуляции
горячей воды
