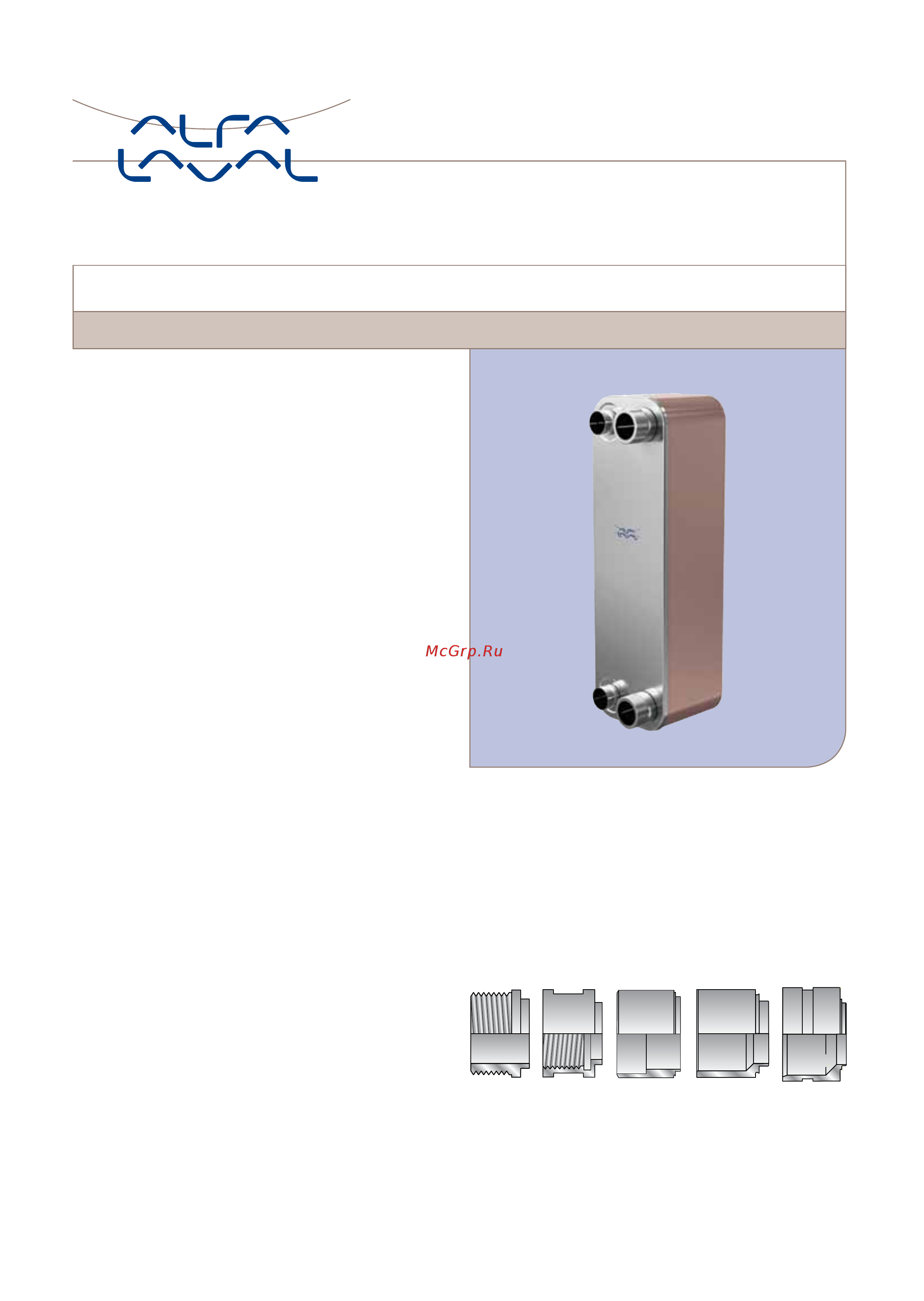

CB112 / CBH112
Паяный пластинчатый теплообменник
Общие сведения
Компания Альфа Лаваль представила свой первый паяный
пластинчатый теплообменник в 1977 году и с тех пор
постоянно ведет работу по улучшению его рабочих харак-
теристик и повышению надежности.
Соединение пластин из нержавеющей стали методом
пайки медным припоем позволяет обойтись без уплот-
нительных прокладок и толстых опорных плит. Припой
надежно уплотняет и скрепляет пластины между собой
в точках контакта, обеспечивая оптимальную эффектив-
ность теплообмена и стойкость к воздействию высоких
давлений. Конструкция пластин обеспечивает максималь-
но возможный срок службы.
Варианты исполнения паяных пластинчатых теплооб-
менников чрезвычайно разнообразны. В зависимости от
нагрузки и заданных технических условий возможно ис-
пользование различного рисунка и количества пластин. Вы
можете применить паяный пластинчатый теплообменник
как в стандартном исполнении, так и специально разра-
ботанный, с учетом ваших индивидуальных потребностей.
Окончательный выбор – за вами.
Стандартные области применения
- Системы отопления, вентиляции, охлаждения
и кондиционирования воздуха
- Промышленные установки нагрева и охлаждения
- Системы конденсации
- Системы водоснабжения
- Системы охлаждения масла
- Установки осушения воздуха
- Системы отопления с использованием солнечной
энергии
Принцип работы
Поверхность теплообмена формируется из тонких гофри-
рованных металлических пластин, последовательно
установленных одна на другую. Между пластинами образу-
ются каналы для протекания теплоносителей.
Расположенные по углам порты организуют движение
теплоносителей по соседним каналам в противотоке,
обеспечивая наибольшую эффективность процесса те-
плообмена.
Стандартная конструкция
Пакет пластин закрыт защитными крышками. Соединения
расположены на передней или задней защитной
крышке. Каналы образованы гофрированными пластина-
ми, что способствует повышению эффективности
процесса теплообмена.
Данные, необходимые для подбора теплообменника
- расходы жидкостей или тепловая нагрузка;
- температурная программа;
- физические свойства рабочих жидкостей;
- максимальное рабочее давление;
- допустимый перепад давления.
Варианты соединений
С наружной
резьбой
С внутренней
резьбой
Паяное Сварное Муфта
