Разборные пластинчатые теплообменники
Серии M, T, TS, TL
Стандартная конструкция

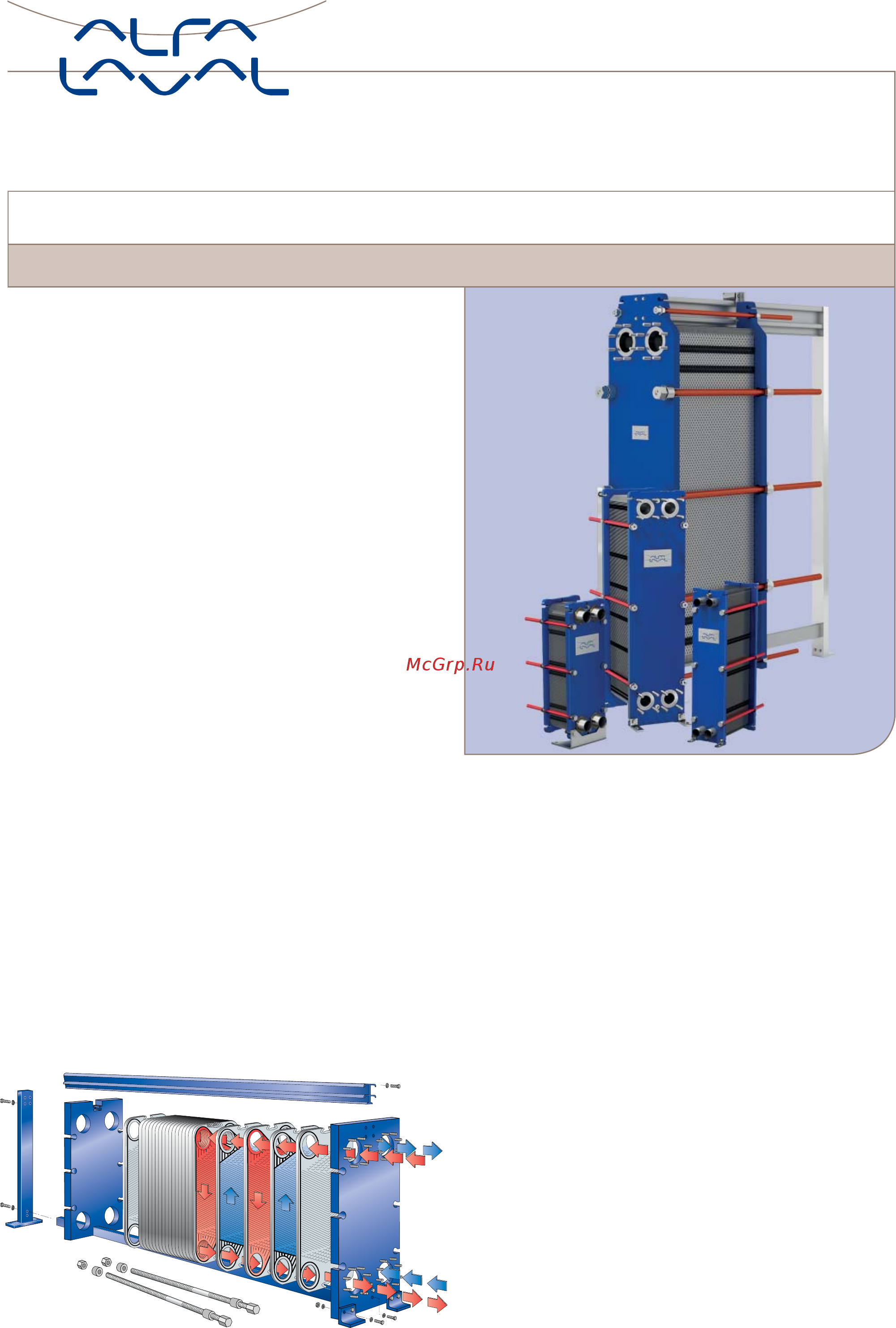

Конструкция пластинчатого теплообменника Альфа Лаваль
содержит набор гофрированных пластин, изготовленных из
коррозионностойкого материала, с каналами для двух жидко-
стей, участвующих в процессе теплообмена.
Пакет пластин размещен между опорной и прижимной плита-
ми и закреплен стяжными болтами. Каждая пластина снаб-
жена прокладкой из термостойкой резины, уплотняющей
соединение и направляющей различные потоки жидкостей
в соответствующие каналы. Необходимое число пластин,
их профиль и размер определяется в соответствии с расхо-
дами сред и их физико-химическими свойствами, темпера-
турной программой и допустимой потерей напора по горячей
и холодной стороне.
Гофрированная поверхность пластин обеспечивает высо-
кую степень турбулентности потоков и жесткость конструкции
теплообменника.
Размещение патрубков для ввода и отвода сред возможно как
на опорной, так и на прижимной плитах. Пластины и прокладки
изготавливают из материалов, стойких к рабочим средам.
Принцип работы
Жидкости, участвующие в процессе теплопередачи, через
патрубки поступают в теплообменник. Прокладки, установлен-
ные специальным образом, обеспечивают распределение
жидкостей по соответствующим каналам, исключая возмож-
ность смешивания потоков. Тип пластин и конфигурация кана-
лов выбирается, исходя из заданных технических требований,
обеспечивая оптимальные условия процесса теплообмена.
Материалы пластин, уплотнений и патрубков
Пластины могут изготавливаться из любых материалов, под-
дающихся штамповке. Наиболее часто используемые матери-
алы – нержавеющая сталь AISI 316 и титан.
Уплотнительные прокладки производятся из разнообраз-
ных эластомеров. Наиболее часто используемые – NBRP
(бутадиен-нитрильная резина, на основе акрилонитрилового
полимера) и EPDM (резина на основе этилен-пропиленового
полимера).
Резьбовые патрубки изготавливаются из нержавеющей стали
или титана. Порты теплообменников могут быть необлицован-
ными или иметь облицовку из нержавеющей стали, титана
или других сплавов.
Материал рамы
Сталь, покрытая краской на водной основе.
Содержание
- Разборные пластинчатые теплообменники 1
- Серии m t ts tl 1
- Ecf00344ru 2
- Максимальное давление и температура по специальному запросу возможно изготовление теплооб менников с максимальной рабочей температурой до 180 c также для большинства моделей возможно изготовление теплообменников с использованием облегченной рамы тип fm допустимое рабочее давление до 10 бар и усиленной рамы тип fd допустимое рабочее давление до 25 30 бар 2
- Необходимые данные для подбора теплообменника расходы жидкостей или тепловая нагрузка температурная программа рабочее давление допустимый перепад давления 2
- Право на изменение спецификаций защищается законом об авторских правах 2
- Разборные пластинчатые теплообменники 2
- Соответствие стандартам все модели теплообменных аппаратов проходят экспертизу промышленной безопасности в федеральной службе по эко логическому технологичеcкому и атомному надзору и серти фицируются на соответствие основным требованиям норма тивных документов действующих в рф 2
- Технические характеристики 2
