LC-105DGB

Извещатель разбития стекла

Инструкция по установке

LC-105DGB относится к новому поколению извещателей разбития стекла. LC-105DGB может обнаруживать разрезание стекла

алмазом, в дополнение к определению разбивания стекла. Он имеет полностью цифровую обработку сигнала.

Работа извещателя обеспечивает защиту от ложных срабатываний. LC-105DGB сравнивает реальные сигналы с имеющимися

образцами сигналов разбивания или разрезания стекла, его не нужно устанавливать на окно, он обеспечивает

защиту помещения и

может защищать одновременно несколько окон.

ПРАВИЛА УСТАНОВКИ

Извещатель можно устанавливать в разные места, на потолок или на стену (см. рис. 1)

Выберите место установки

Если окна закрываются жалюзи или занавесками, извещатель следует располагать на раме окна или над рамой, в противном случае,

занавески могут ослабить звук разбиваемого стекла. Проверьте работу извещателя тестером для того, чтобы убедиться в правильной

его

работе. Устанавливайте извещатель в прямой видимости от защищаемых окон. Не устанавливайте извещатель напротив

кондиционеров и близко к дверным звонкам. Для защиты нескольких окон в помещении, расположите извещатель на оптимальном

расстоянии от них, для достижения лучшего результата.

Примечание: для обеспечения симметричной защиты, рекомендуется устанавливать извещатель на потолок.

ПОДКЛЮЧЕНИЕ ИЗВЕЩАТЕЛЯ (рис.2, 3, 4)

1. Используйте маленькую отвертку для того, чтобы поддеть крышку извещателя и снимите крышку (рис. 3-1, 2). Не требуется

снимать плату извещателя в процессе установки.

2. Введите кабель через отверстие для кабеля (рис.3-3)

3. Используйте монтажные отверстия для крепежа извещателя (рис. 2-А)

4. Подключите провода кабеля к клеммной колодке (рис.4)

5. Закройте крышку извещателя.

ПЕРЕМЫЧКИ

LED ON: индикаторы извещателя включены

LED OFF: индикаторы извещателя выключены

Shock ON: нормальный режим работы, включены каналы звуков удара и разбития стекла. Тревога формируется только при

срабатывании обоих каналов.

Shock OFF: используется только в режиме настроек. Для тревоги достаточно только срабатывания канала разбития стекла.

ПОДКЛЮЧЕНИЕ ИЗВЕЩАТЕЛЯ

Клеммная колодка (рис.4)

Клемма 1 (маркирована –) – подключите к общему проводу контрольной панели или минусу питания.

Клемма 2 (маркирована +) – подключите к плюсу питания контрольной панели или источнику питания от 8,2 до 16 В.

Клеммы 3 и 4 (маркированы как TAMPER). Если используется функция темпера, подключите эти клеммы к нормально замкнутому

шлейфу 24 часовой зоны контрольной панели. Если крышка

извещателя открывается, на контрольную панель немедленно передается

сигнал тревоги.

Клеммы 4 и 5 (маркированы как RELAY). Это выходы тревожного реле извещателя. Подключите их к нормально замкнутому шлейфу

контрольной панели.

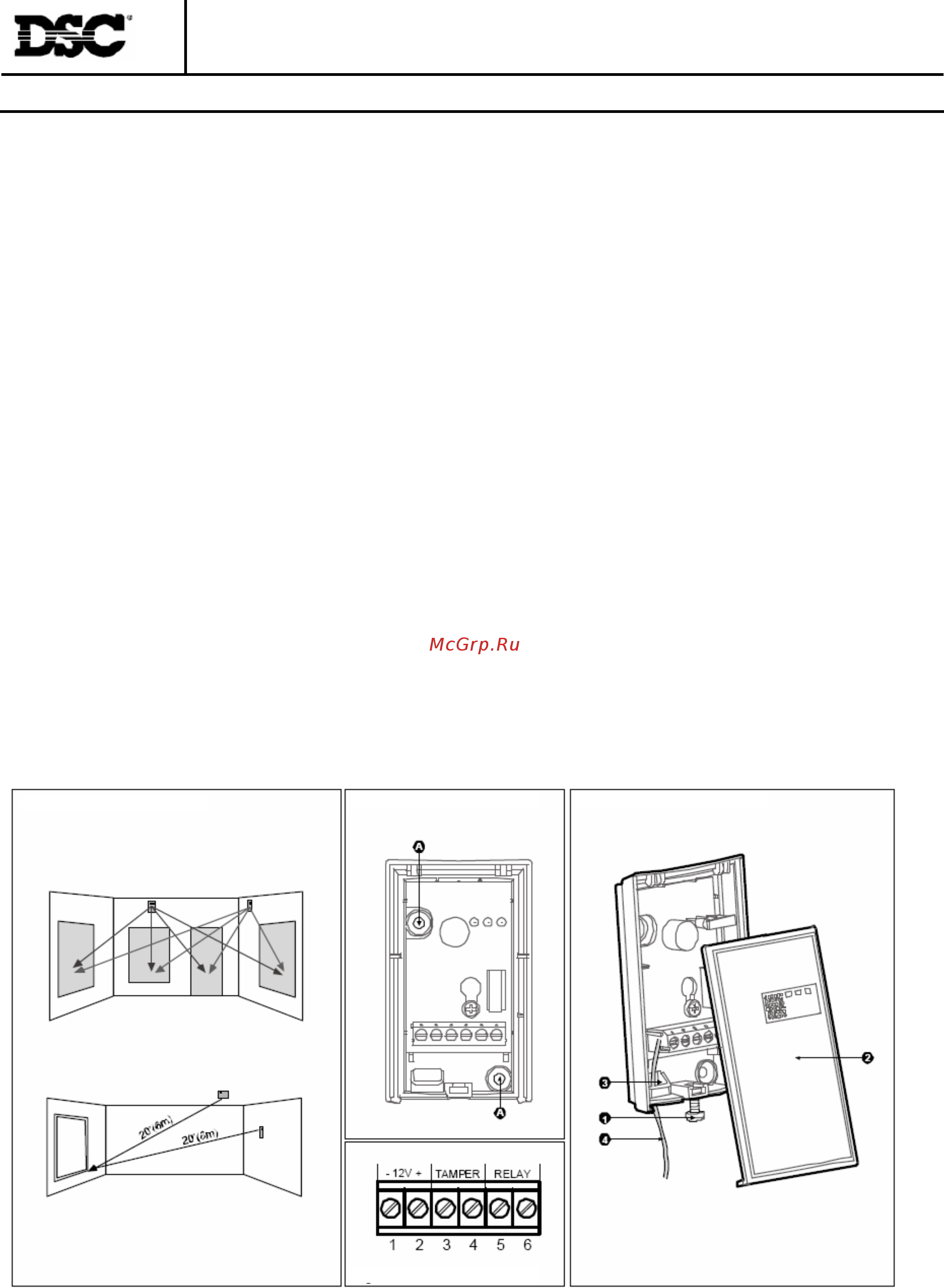

Рис. 1. Расположение извещателя

Рис. 2. Установка извещателя Рис. 3. Извещатель без крышки

Рис. 4. Клеммная колодка
