Источники шумов
Хотя Bravo 5GB имеет защиту от звуков звона и белого шума,
избегайте его установки вблизи источников шумов (телефоны,
домофоны, сирены, кондиционеры, насосы и пр.).
Установка
Для открывания извещателя, открутите крепежный винт и
поверните крышку извещателя против часовой стрелки, потом
снимите ее с основания. Пробейте маленькой отверткой
отверстия для ввода кабеля и крепежные отверстия. Закрепите
основание в выбранном месте шурупами (не поставляются).
Чтобы закрыть извещатель совместите метки на основании и на
крышке, вставьте крышку на место и
поверните ее по часовой
стрелке. Закрутите крепежный винт.
ПРИМЕЧАНИЕ: Поскольку не требуется регулировки платы,
не рекомендуется вынимать ее из основания. Не трогайте
микрофон, чтобы не повредить его.

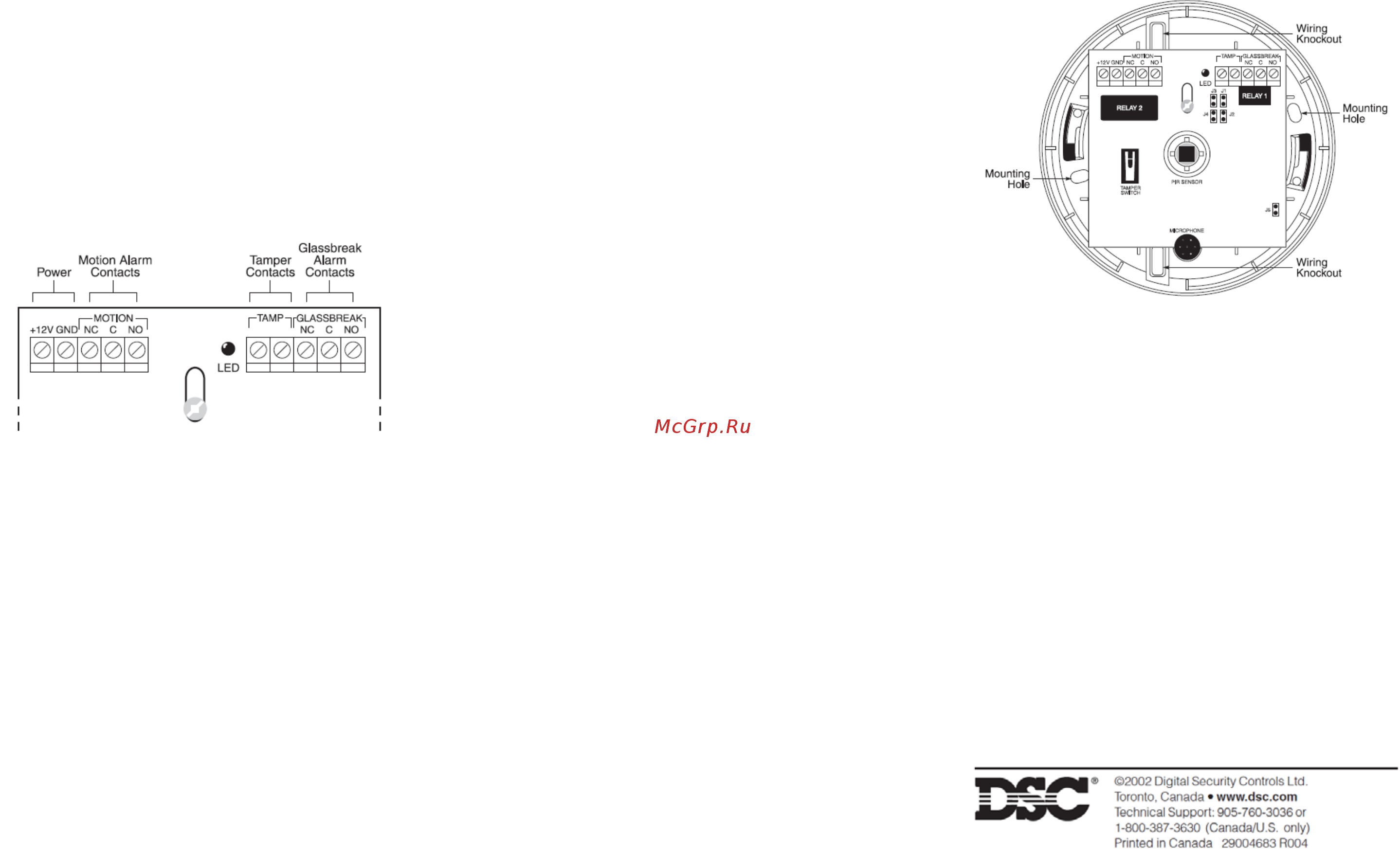

Подключение
Используйте следующую схему подключения:
ПРИМЕЧАНИЕ: Замкнутость и разомкнутость контактов
показана при включенном питании и отсутствии тревоги.
Установка уровня обнаружения (перемычка J5)
Извещатель Bravo 5GB имеет перемычку выбора уровня
обнаружения (J5), позволяющую установить один из двух
уровней обнаружения, в зависимости от размеров и акустики
помещения, где устанавливается извещатель. Это позволяет
выбрать нужную чувствительность извещателя и защитить его
от ложных тревог.
Заводская установка – уровень 1 (перемычка J5 снята). Это
высший уровень чувствительности, он используется, если
нужна максимальная дальность обнаружения
(большие
комнаты или комнаты с высоким поглощением звука).
Для меньших комнат и комнат с наличием поверхностей
отражающих звук, может использоваться уровень 2 (перемычка
J5 установлена), чувствительность ниже, выше защита от
ложных тревог.
Для большинства случаев заводская установка уровня 1
(перемычка J5 снята) является лучшим выбором.
Включение питания
При включении питания, индикатор извещателя включится
примерно на 90 секунд (перемычка J4 установлена), на время
прогрева извещателя. После 90 секунд прогрева извещателя,
индикатор выключится и извещатель перейдет в рабочее
состояние.
Проверка
ВАЖНОЕ ЗАМЕЧАНИЕ: После установки, работу
извещателя следует тщательно проверить, чтобы убедиться
в его эффективной работе. Работу извещателя еженедельно
должен проверять пользователь (тест проходом) и ежегодно
– установщик.
Тест проходом
1. Установите перемычку J4 (включите индикатор
извещателя)
2. Закройте крышку извещателя.
3. Пройдите в защищаемой зоне. При обнаружении движения,
индикатор тревоги извещателя будет включаться. Если
размер и место защищаемой зоны вас не устраивают,
переместите извещатель. Небольшие изменения можно
получить поворотом извещателя на несколько градусов
(смотрите рисунок зоны обнаружения). Это позволяет
изменить
надежность обнаружения в конкретной точке
защищаемой зоны.
4. По завершении теста проходом, рекомендуется выключить
индикатор тревоги (снять перемычку J4).
5. Для типовых случаев должен быть установлен режим
FAST (перемычка J3 установлена). Если имеются
мешающие факторы, установите режим SLOW (перемычка
J3 снята).
Тест извещателя разбития стекла
1. Установите перемычку режима тестирования J1 и снимите
перемычку включения индикатора J4. Индикатор не будет
показывать определение движения. Реле тревоги
переключится в положение тревоги (разомкнется) и будет
оставаться в этом состоянии, пока не будет снята
перемычка J1, по окончании тестирования.
ПРИМЕЧАНИЕ: Извещатель не будет реагировать на звук
тестера, если не установлена перемычка J1.
2. Если
требуется включение памяти тревог (фиксация
индикатора тревоги), установите перемычку J2.
ПРИМЕЧАНИЕ: Индикация памяти тревоги отключается
снятием питания с извещателя на время более 1 секунды.
3. Закройте крышку извещателя.
4. Настройте тестер AFT-100 на выдачу звукового сигнала
под нужный тип стекла, используйте звук обычного стекла,
если вы не знаете типа стекла. Для однократной выдачи
звука нажимайте кнопку Single, для автоматической
многократной выдачи звука, нажмите кнопку Continuous,
звук будет выдаваться каждые 10 секунд.
5. Разместите тестер AFT-100 вблизи защищаемого стекла и
направьте его на извещатель.
6. Обнаружение считается надежным, если извещатель три
раза подряд отреагировал срабатыванием на звук тестера.
Если извещатель реагирует на звук не каждый раз,
измените место установки
извещателя и повторите тест.
ПРИМЕЧАНИЕ: Если защищаемое окно закрыто шторой или
жалюзи, размещайте тестер за ними, непосредственно у
стекла.
