Подключение и использование устройства-
источника сигналов
2
2 Подключение и использование устройства-источника сигналов
2.2.2 Подключение с использованием кабеля DVI (S19C300B / S19C300F /
S20C300BL / S20C300FL / S22C300B / S22C300F / S24C300B)
Не подсоединяйте кабель питания до подсоединения всех остальных кабелей.
Прежде чем подсоединять кабель питания, убедитесь, что Вы подключили устройство-источник
сигналов.

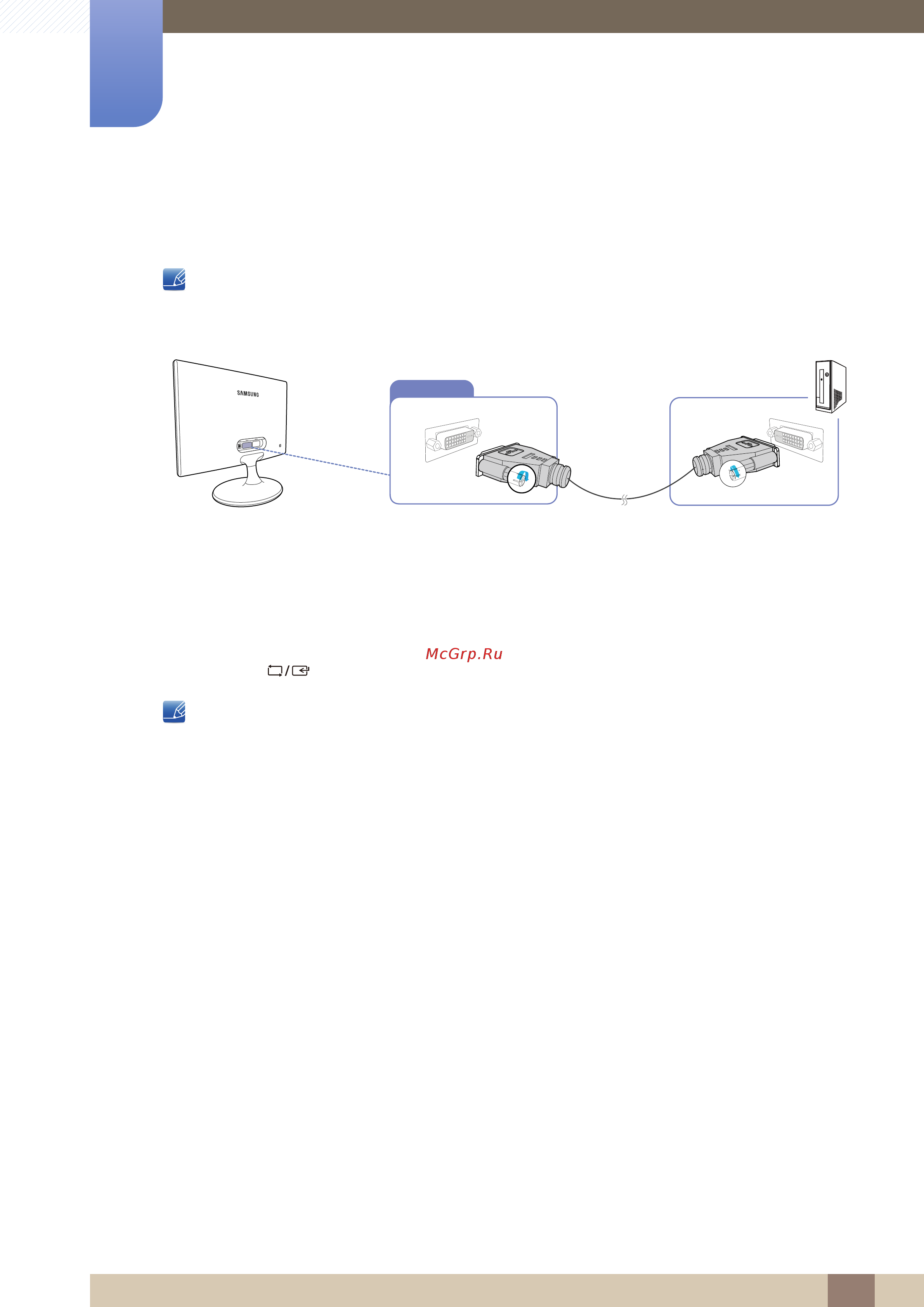

1 Подключите кабель DVI к порту [DVI IN] на задней панели устройства и к порту DVI на
компьютере.
2 Подключите адаптер питания постоянного тока к устройству и сетевой розетке.
Затем включите питание на компьютере. (Подробные сведения см. в разделе "2.2.6
Подключение кабеля питания".)
3 Нажмите [], чтобы выбрать источник сигнала DVI.
Наличие портов может отличаться в зависимости от того или иного устройства.
DVI IN
