21
3
1
2

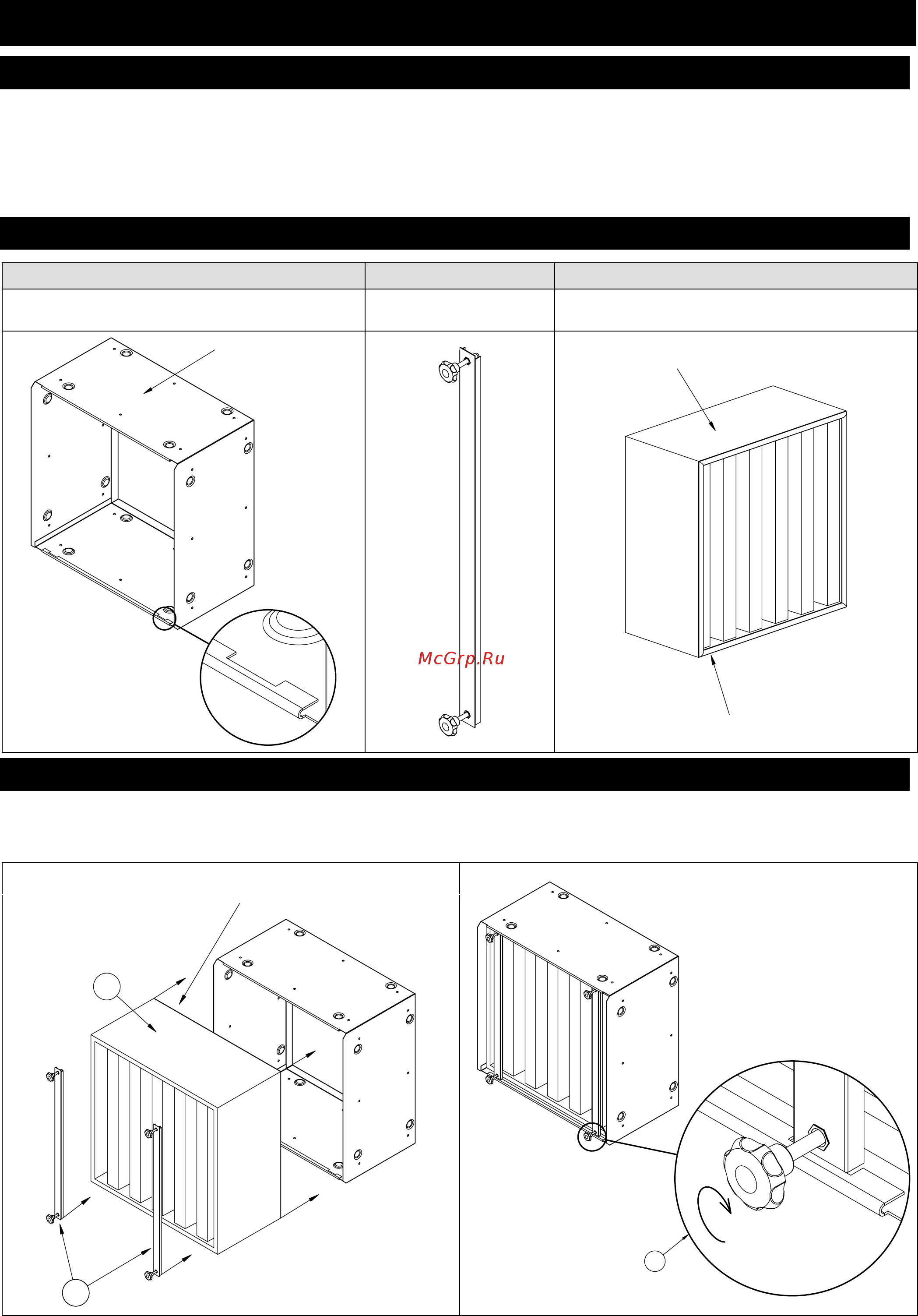

10 - АБСОЛЮТНЫЕ (HEPA) ФИЛЬТРЫ Н11 - Н13
10.1 - Основные рекомендации
Абсолютный фильтр нужно вынимать из упаковки и устанавливать в центральном кондиционере в самую пос-
леднюю очередь, когда все остальные монтажные работы будут полностью закончены, установка вычищена и
подготовлена к эксплуатации.
При обращении с абсолютным фильтром нужно соблюдать особую осторожность, т.к. даже незначительный удар
может повредить фильтрующий элемент, что приведет к потере эффективности фильтрации.
10.2 - Описание компонентов
РАМА ФИЛЬТРА КРЕПЕЖ. ПЛАНКИ
АБСОЛЮТНЫЙ ФИЛЬТР
Устанавливается в центральном кондиционере
Поставляется отдельно
Поставляется отдельно в индивидуальной
упаковке
Рама абсолютного
фильтра
Пазы-слоты в
раме фильтра
Абсолютный
фильтр
Уплотнитель
10.3 - Монтаж
(1) Установите фильтр в раму таким образом, чтобы
сторона фильтра, где находится уплотнитель, была
направлена к раме.
(2) Установите крепежные планки в пазы-слоты рамы
(3) Прижмите фильтр к раме, затянув маховички пла-
нок.
Уплотнитель
