Airwell @irTwin TR 200 [8/31] Присоединительные размеры фланцев воздуховодов

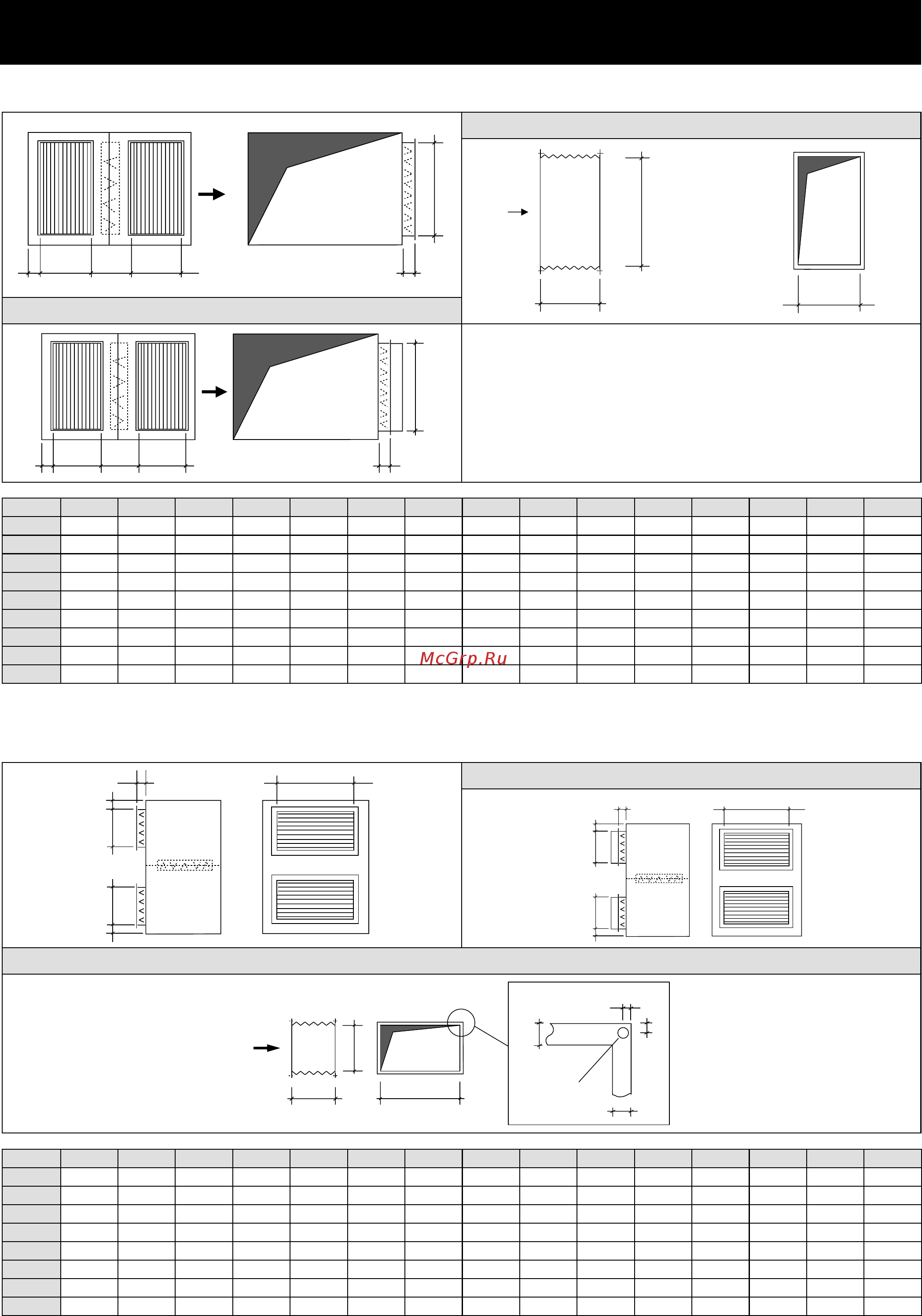

5 - ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ ВОЗДУХОВОДОВ

(продолжение)

3-х ходовая смесительная секция с боковыми воздушными клапанами

DJ G

20 40 60 90 120 160 200 240 300 360 400 500 700 900 1000

A 202 562 562 562 742 1072 1072 1072 1362 1662 1864 1864 1864 2484 2484

B 337 337 437 537 537 537 537 537 537 737 916 916 916 916 916

C 75 75 75 75 75 75 75 75 75 75 42 42 42 42 42

D 146 146 146 146 146 146 146 146 146 146 284 284 284 284 284

E 222 582 582 582 762 1092 1092 1092 1382 1682 1884 1884 1884 2504 2504

F 357 357 457 557 557 557 557 557 557 757 936 936 936 936 936

G 130 130 130 130 130 130 185 185 185 185 160 160 160 160 160

I 222 582 582 582 762 1092 1092 1092 1382 1682 1884 1884 1884 2504 2504

J 357 357 457 557 557 557 557 557 557 757 936 936 936 936 936

20 40 60 90 120 160 200 240 300 360 400 500 700 900 1000

A 234 334 334 334 434 534 532 532 532 - - - - - -

B 520 520 825 1130 1130 1130 1435 1740 1740 - - - - - -

C 75 75 75 75 75 75 76 76 76 - - - - - -

E 254 354 354 354 454 554 552 552 552 - - - - - -

F 540 540 845 1150 1150 1150 1455 1760 1760 - - - - - -

G 125 125 125 125 125 125 125 160 160 - - - - - -

I 234 334 334 334 434 534 532 532 532 - - - - - -

J 520 520 825 1130 1130 1130 1435 1740 1740 - - - - - -

Жесткий фланец

Гибкий фланец

Примечание: привод боковых клапанов для агрегатов наружного исполнения

(с крышей для защиты от непогоды) располагается в нижней части установки.

Поэтому для упрощения доступа к приводу следует обязательно комплекто-

вать центральный кондиционер опорной рамой.

Y = 100 - 120 мм

Типоразм.

Примечание: A x B и E x F - внутренние размеры; I x J - наружные размеры; допуск ± 2 мм.

Типоразм.

Вертикальная 3-х ходовая смесительная секция

Жесткий фланец

Гибкий фланец

Примечание: A x B и E x F - внутренние размеры; I x J - наружные размеры; допуск ± 2 мм.
