Спецификации (продолжение)
Отсек управления
В силовом отсеке управления размещаются электрические
силовые элементы, контроллер с дисплеем, на котором
отражаются рабочие параметры, аварий и остановы.
Контакторы с тепловой защитой и предохранители обеспечивают
защиту компрессоров, вентиляторов и насосов от перегрузки.
Устройства управления и защиты.
Все агрегаты серии CLH оснащены следующими устройствами:
Защиты:
-
Термозащита вентиляторов
-
Термозащита компрессора.
-
Дифференциальный выключатель на теплообменнике.
-
Защита испарителя от размораживания.
-
Реле высокого давления.
-
Реле низкого давления.
-
Подогреватель картера.
Контроль:
-
Датчик температуры воды на входе в испаритель.
-
Датчик температуры воды на выходе из испарителя.
-
Температурный датчик конденсатора
Опции, устанавливаемые заводом по
заказу
- Конденсаторы с ребрами, имеющими гидрофильное покрытие.
- Конденсаторы с ребрами, имеющими виниловое покрытие.
- Конденсаторы с ребрами, имеющими полиуретановое покрытие.
- Конденсаторы с медными ребрами.
- Манометры высокого и низкого давлений.
- Предохранительные решетки конденсаторов.
- Встроенный гидравлический модуль с баком накопителем, с
электронагревателем для защиты от размораживания и 1 или 2
насосами.
- Дополнительный электронагрев для гидравлического блока.
- Комплект насосов с 1 или 2 насосами.
- Комплект защиты компрессора от перегрузки.
- Впускные и выпускные водяные патрубки.
- Реле перекоса фаз.
- Плавный регулятор частоты вращения вентиляторов (версии STD
и LN)
Опции, устанавливаемые на месте
- Водяной фильтр.
- Реле протока.
- Пружинные антивибрационные основания.
- Комплект для дистанционного управления (Режимы: Вкл/Выкл,
Охлаждение, Нагрев).
- Интерфейс Modbus.
- Выносной пульт управления..
- Отдельный пульт управления группой чиллеров (макс. на 4
агрегата).
Элементы управления

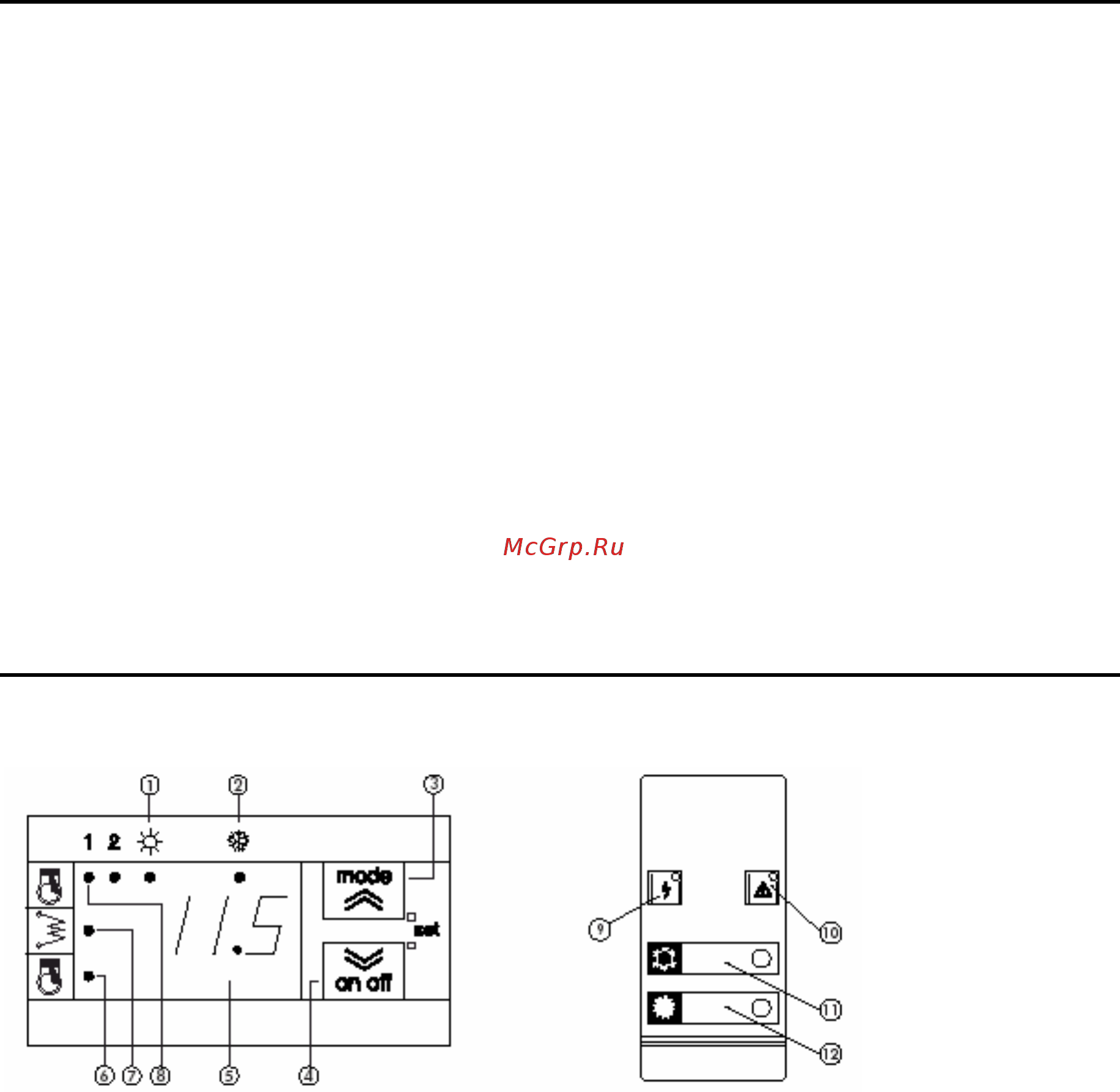

Панель дисплея контроллера Пульт дистанционного управления (опция)
С контроллера на дисплей и светодиоды панели управления
поступает информация о режимах работы, о конфигурации и об
авариях.
Дисплей
Отражает:
- температуру воды на входе в агрегат в десятках градусов
Цельсия, с десятичной запятой,
- код аварии в случае, если как минимум одна авария активна.
Светодиоды
1 – режима
нагрева
2 – режима
охлаждения
3 – рабочий режим
4 – вкл./выкл. агрегата, сброс аварии
5 – дисплей
6 – светодиод «Компрессор 2 ВКЛ.» (Мигание: временная
задержка включения)
Если светодиоды ОХЛАЖДЕНИЯ или НАГРЕВА- не горят, то
чиллер находится в режиме ожидания (STANDBY).
7 – Светодиод «Электрический нагреватель ВКЛ
8 – Светодиод «Компрессор 1 ВКЛ.» (Мигание: временная
задержка включения)
9 – Светодиод «Напряжение ВКЛ
10 – Светодиод активированной аварии
11 – Пусковая кнопка и светодиодОхлаждение
12 – Пусковая кнопка и светодиод - Нагрев
