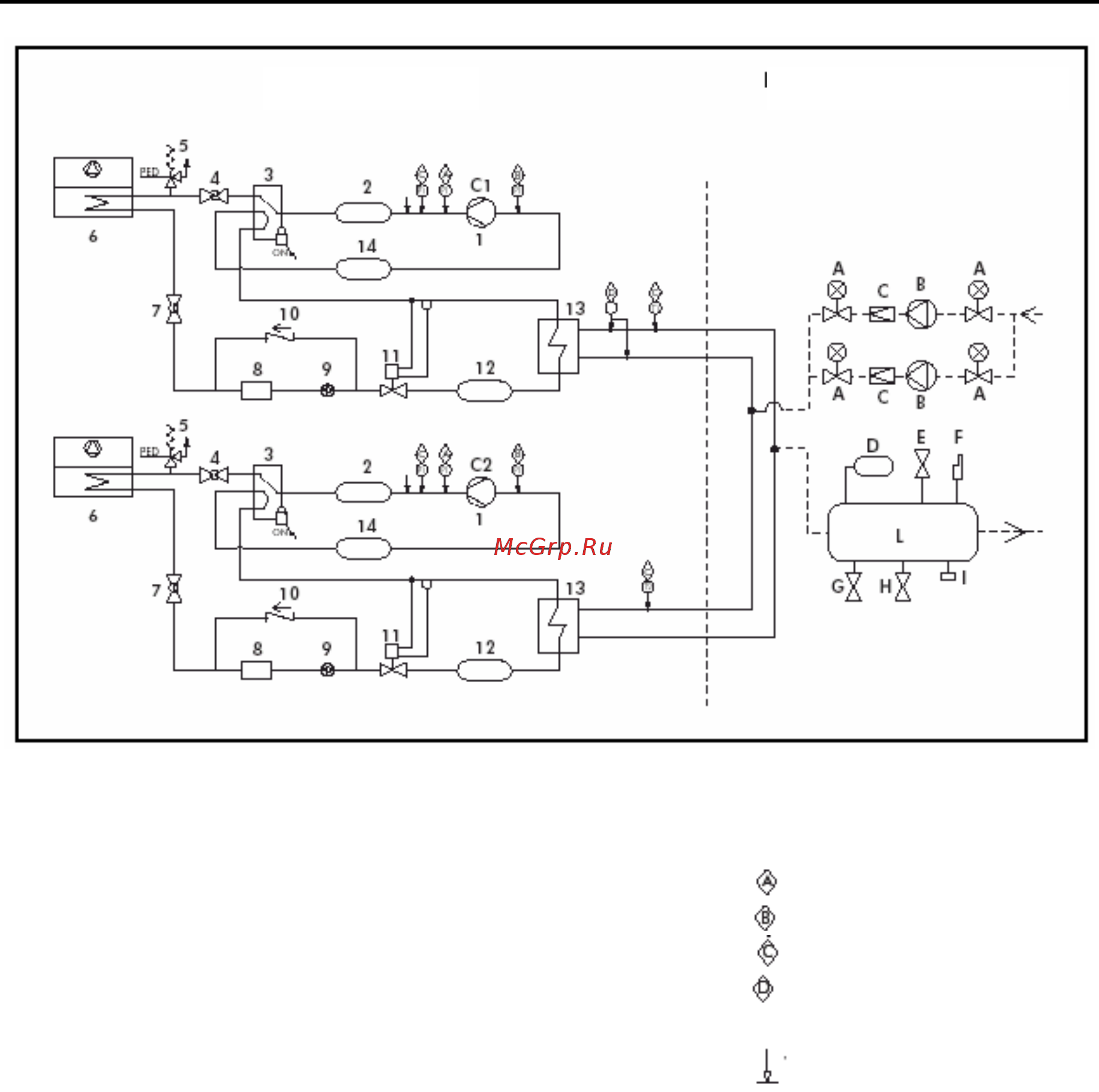

Схемы контуров хладагента
Контуры хладагента: Гидравлический модуль
(опция):
Предохранительные /
контрольные устройства
1 – компрессоры С1, С2
2 – глушитель (только для
версии ELN)
3 – четырехходовой клапан
4 – нагнетательный клапан
5 – предохранительный
клапан
6 – конденсатор воздушного
охлаждения
7 – вентиль на жидкостной
линии
8 – фильтр- осушитель
9 – смотровое окно
10 – запорный вентиль
11 - терморасширительный
вентиль
12 – ресивер жидкого
хладагента
13 - пластинчатый
теплообменник
14 – отделитель жидкости на
всасывании
A – запорный вентиль
B – насос(ы)
С – обратный клапан
D – расширительный бак
Е – предохранительный
клапан
F – автоматический
воздуховыпускник
G – заправочный вентиль
H – сливной вентиль
I – манометр
L – накопительный бак
- реле высокого давления
- реле низкого давления
- датчик (опция)
- дифференциальное реле
давления воды
- штуцер для измерения
давления, заправки
хладагентом
Контуры хладагента
Гидравлический модуль
(
опция
)
