Airwell RWR 280 [15/37] Гидравлическое соединение конденсатора

Водоохладитель Внешний Гидравлический контур

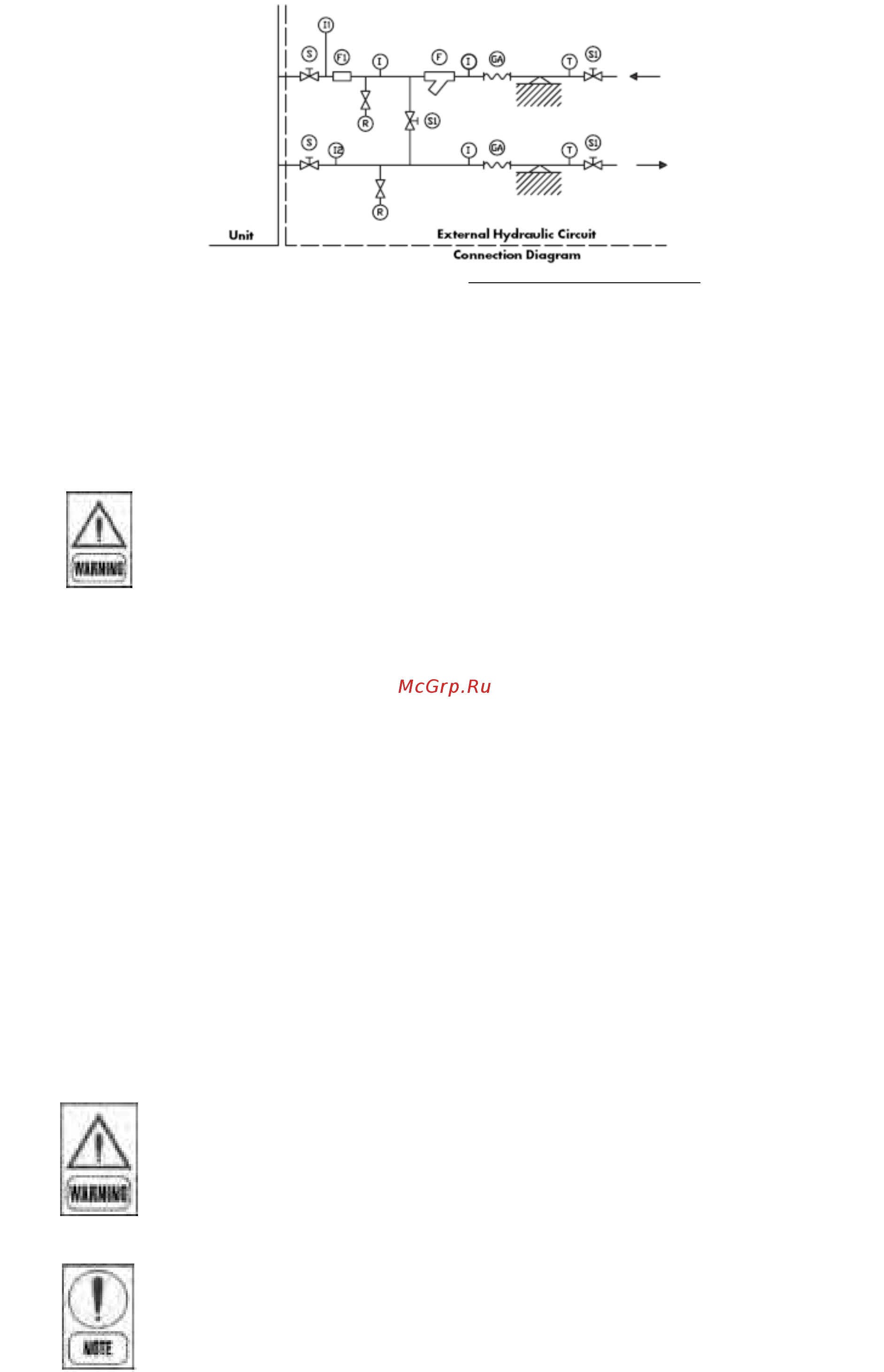

Монтажная схема

Условные обозначения:

I: соединение с манометром

S: запорный

вентиль

F: реле протока

GA: гибкие вставки

R: дренажный вентиль

T: термометр

F: фильтр

11 /I2: подсоединения манометров для

измерения перепада давлений или

давлений

Внешняя гидравлическая система должна обеспечивать проток

хладоносителя через испаритель при любых условиях эксплуатации

и отладки системы.

Монтаж реле протока – инструкция изготовителя.

Реле протока должно монтироваться на горизонтальном участке, и расстояние от него до поворотов

(изгибов) должно составлять 10-кратный диаметр трубы; оно должно быть удалено от клапанов или

других компонентов, которые могут снизить расход воды.

■ воздухотводчики должны монтироваться в высшей точке трубопровода.

■ Запорные вентили должны монтироваться на трубопроводе впуска/выпуска в

испаритель или конденсатор .

■ Места слива (с заглушками, кранами и т.п.) должны размещаться в низшей точке

трубопровода.

Кроме того:

■ Установите байпассную линию и вентиль на испаритель с вентилем для промывки

системы.

■ Обязательно установите фильтр-грязевик.

■ Теплоизолируйте трубопровод для снижения теплопотерь.

Установите фильтр на стороне впуска в испаритель или конденсатор.

Перед заполнением системы проверить, что в ней нет примесей,

таких как инородные тела, песок, гравий, ржавчина, сварочный

шлам, мусор и проч., которые могут повредить испаритель.

При необходимости воду следует обработать до требуемого РН.

4.3 Гидравлическое соединение конденсатора
