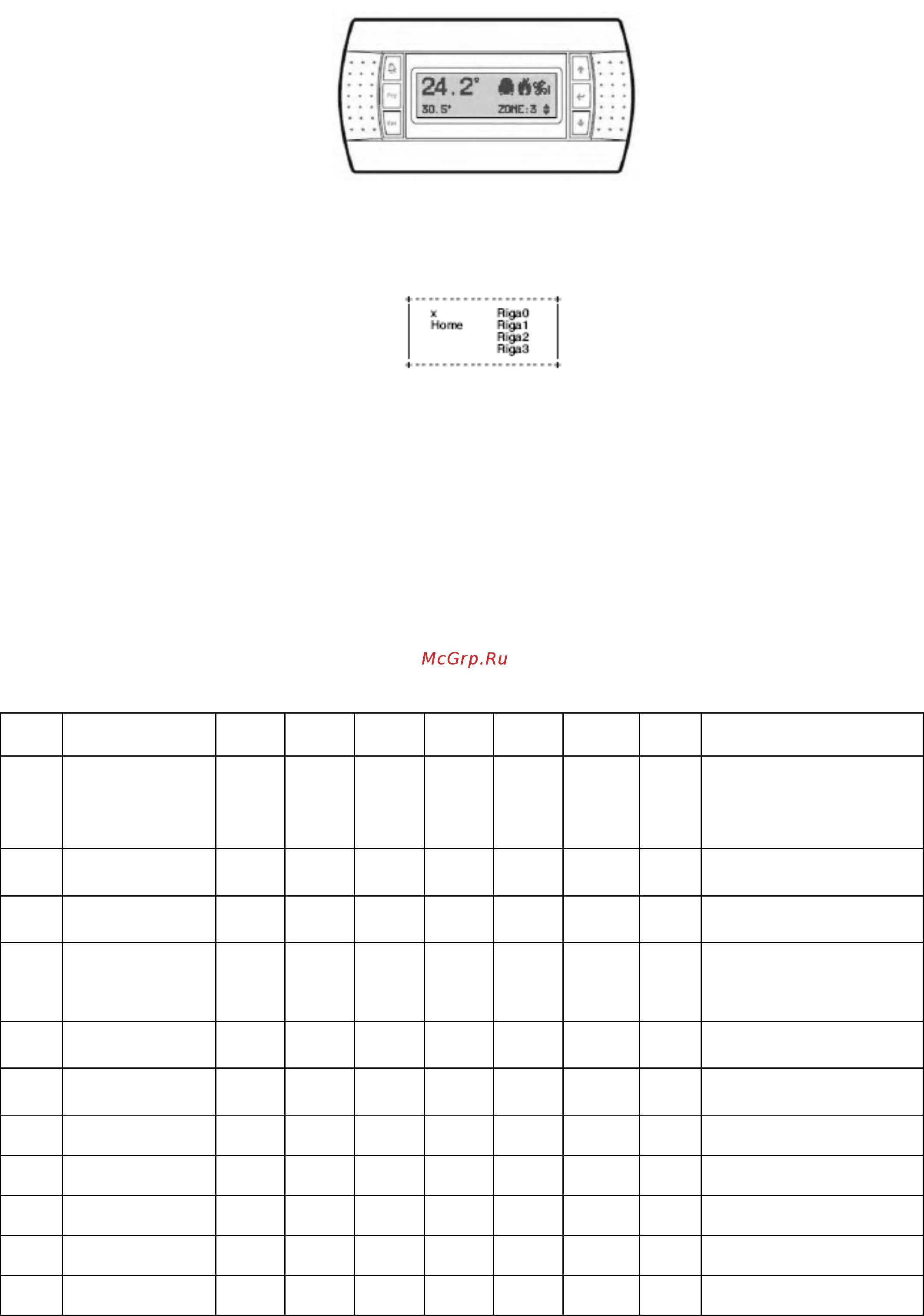

6.2 Дисплей
Дисплей – это ЖКИ 4 строки x 20 колонок. Величины и информация о работе агрегата
сменяют друг друга в форме последовательных поименованных изображений.
6.3 Клавиатура
Клавиши-стрелки - Up/Down/Enter
Если курсор в верхнем левом углу (Home), нажимайте клавиши UP/DOWN, чтобы
последовательно входить в иконы, относящиеся к выбранной ветви. Если икона включает в
себя какие-то уровни набора значений и вы нажимаете клавишу ENTER, то курсор попадает в
эти уровни. Как только вы попадете в уровень набора значений, вы сможете изменять любое
значение нажатием клавиш UP/DOWN. Выбрав желаемое значение, еще раз нажмите
клавишу ENTER, чтобы сохранить его.
RWC/R Таблица предупреждающих и аварийных сигналов
Код Описание
аварийного сигнала
Цирк, 1
выкл
Цирк, 2
выкл
Конд.
выкл
Насос
выкл
Система
выкл
Уст в исх
авто/руч
Задерж
ка
Примечания
AL002 Защита от
замораживания
X X X X задается /
Задаваемый тип уставки в
исходное положение, если
происходит автоматически;
устанавливает задержку пуска
главного насоса
AL003
Тепловая защита
насоса испарителя
X X X X X руч / Переключение насосов, если есть
второй насос
AL004
Тепловая защита
насоса конденсатора
X X X X X руч /
AL005 Реле протока
испарителя
X X X X руч задаетс
я
Возможно как для мастера , так
и для подчиненного агрегата.
Возможна задержка при пуске и
при работе
AL010
Прессостат низкого
давления цепь 1
X руч задаетс
я
Задаваемая задержка при
пуске и при стабильной работе
AL011
Прессостат низкого
давления цепь 2
X руч задаетс
я
Задаваемая задержка при
пуске и при стабильной работе
AL012
Прессостат
высокого давления
1
X руч /
AL013
Прессостат
высокого давления
2
X руч /
AL016 Компрессор 1
тепловая защита
Комп. 1 руч /
AL017 Компрессор 2
тепловая защита
Комп. 2 Комп. 2 руч /
AL018 Компрессор 3
тепловая защита
Комп. 3 руч /
Только для герметичного
компрессора в тандеме
