Страница 59

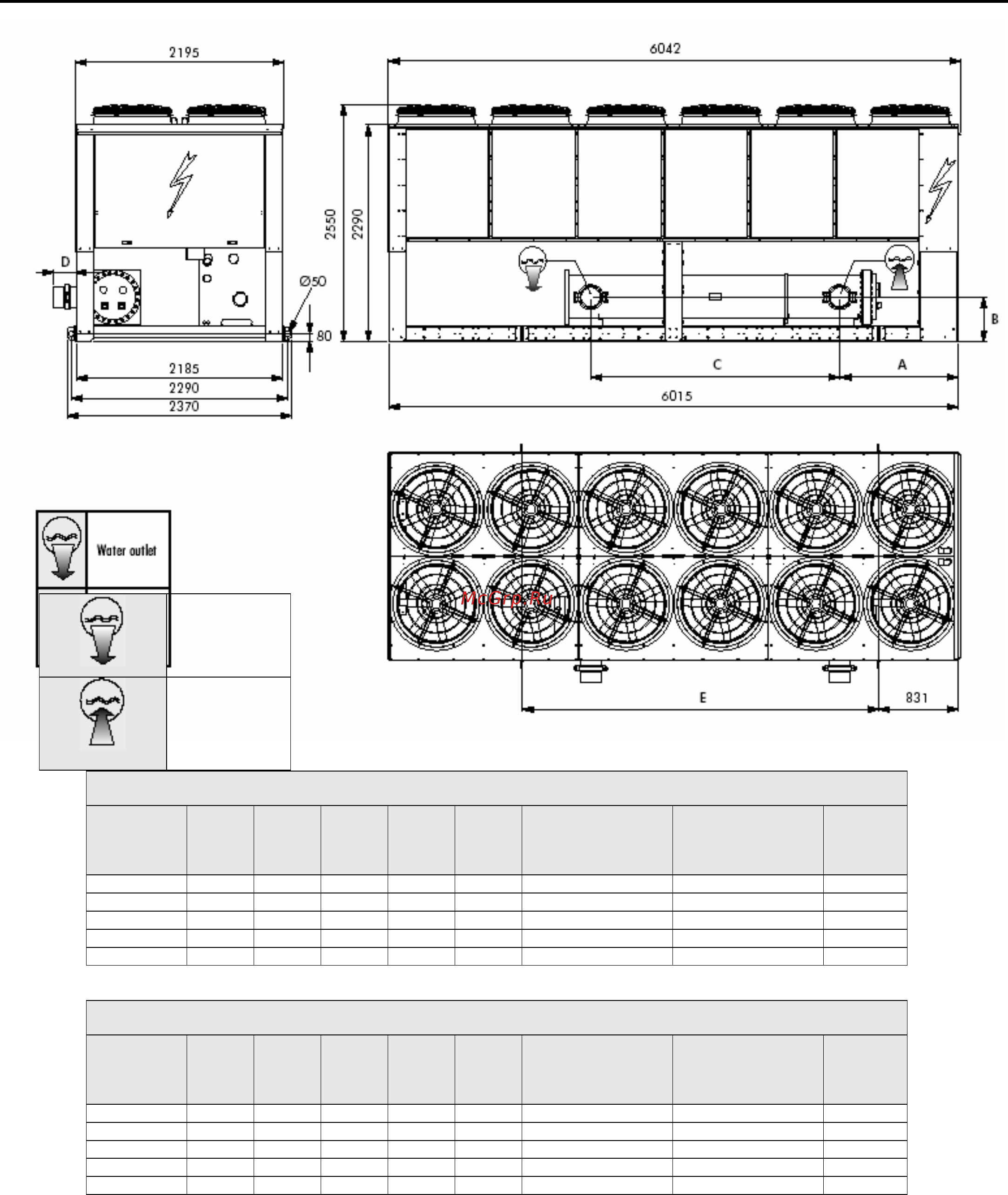

Размеры (мм.) - Рама длиной 6 метров
SLS STD
Типоразм
еры
A B C D E
Отверстие для
впуска воды
Отверстие для
выпуска воды
Количес
тво
вентиля
торов
3002 1250 410 2700 160 3772 Номин. диам. 150 Номин. диам. 150 12
3202 1250 467 3200 195 3168 Номин. диам. 200 Номин. диам. 200 12
3402 1250 467 3200 195 3168 Номин. диам. 200 Номин. диам. 200 12
3602 1250 467 3200 195 3168 Номин. диам. 200 Номин. диам. 200 12
4202 1250 500 3200 195 3168 Номин. диам. 200 Номин. диам.200 12
SLS STD
Типоразм
еры
A B C D E
Отверстие для
впуска воды
Отверстие для
выпуска воды
Количес
тво
вентиля
торов
2002 1250 450 2200 160 3772 Номин. диам. 150 Номин. диам. 150 8
2402 1250 450 2200 160 3772 Номин. диам. 150 Номин. диам. 150 10
2602 1250 450 2700 160 3772 Номин. диам. 150 Номин. диам. 150 10
2802 1250 450 2700 160 3772 Номин. диам. 150 Номин. диам. 150 10
3002 1250 465 2630 245 3772 Номин. диам. 200 Номин. диам.200 12
Отверстие для
выпуска воды
Отверстие для
впуска воды
