Страница 61

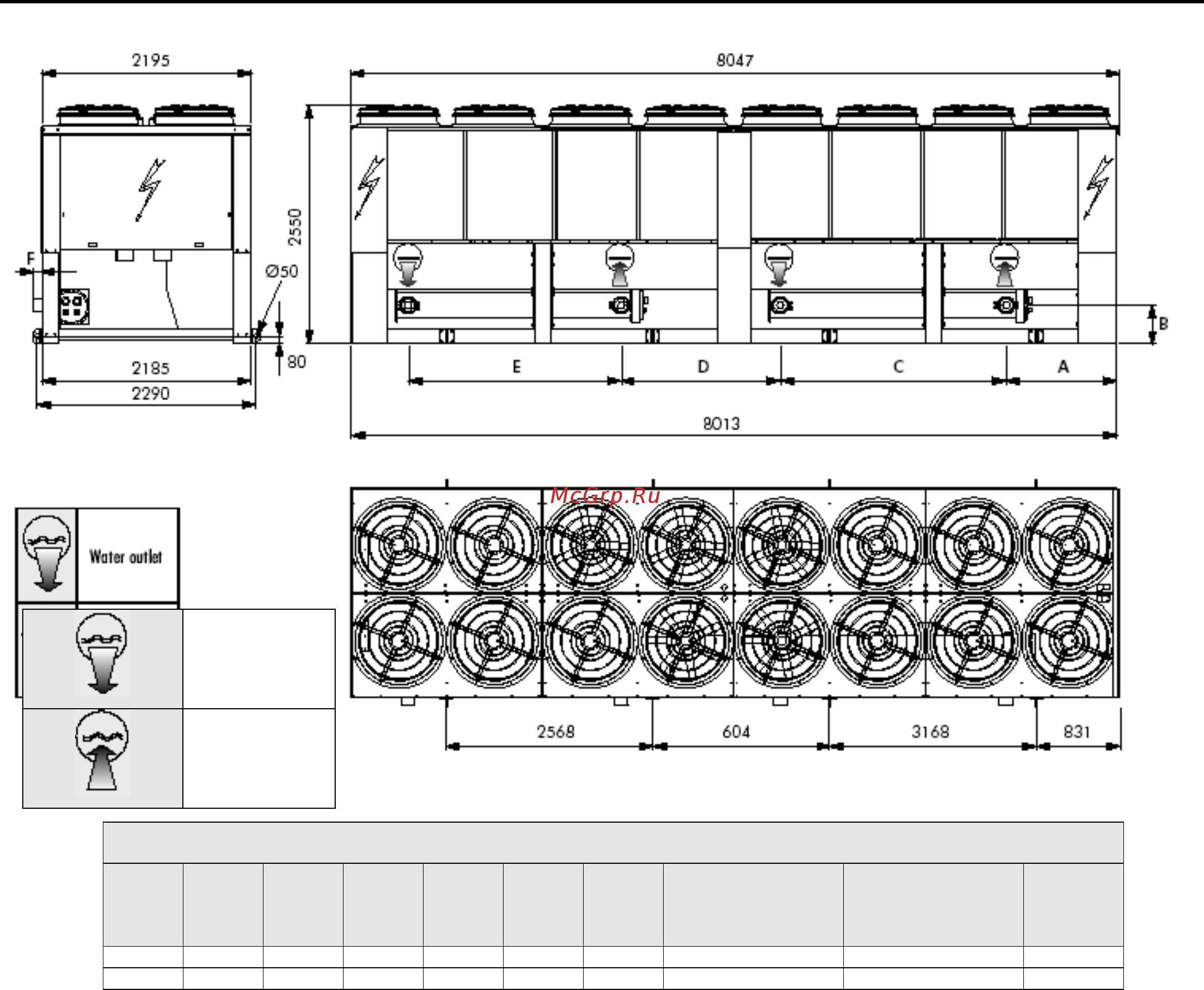

Размеры (мм) - Рама длиной 8 метров (4 контура)
SLS STD
Типор
азмер
ы
A B C D E F
Отверстие для
впуска воды
Отверстие для
выпуска воды
Количес
тво
вентиля
торов
5004 1250 451 2200 1823 2200 162 Номин. диам. 150 Номин. диам. 150 16
5404 1250 451 2200 1823 2200 162 Номин. диам. 150 Номин. диам. 150 16
Отверстие для
выпуска воды
Отверстие для
впуска воды
