Чиллеры / тепловые насосы Aqu@Logic 2080 Руководство по монтажу и обслуживанию Дата изд. июль 2003 г.
12
ВНИМАНИЕ!
Внешний гидравлический контур должен
обеспечивать постоянный расход воды,
циркулирующей через теплообменник
испарителя, при стабильных рабочих условиях и
изменяющейся тепловой нагрузке.
Требования к гидравлическому контуру и обязательные
компоненты:
• Циркуляционный насос, обеспечивающий надлежащий
расход и напор воды.
• Минимальный удельный объем воды в первичном контуре
не ниже 2.5 л из расчета на 1 кВт производительности.
При невозможности обеспечения такой величины следует
устанавливать дополнительную аккумулирующую емкость
(опция), которая предотвратит повторные частые запуски
компрессора.
• Мембранный расширительный бак в комплекте
с предохранительным и дренажным клапанами,
находящимися в соответствующих пределах видимости для
постоянного наблюдения.
ПРИМЕЧАНИЕ!
Объем расширительного бака должен составлять
не менее 2% от общего объема жидкости,
циркулирующей в гидравлической линии всей
установки, т.е. в теплообменнике, трубопроводах,
эксплуатационном и накопительном баке (при
наличии). Расширительный бак не должен быть
перекрыт, даже когда охлаждаемая жидкость не
проходит через него.
!
ATTENTION
!
NOTE
4.4 Внешний гидравлический контур
• Дифференциальный прессостат, стандартно
устанавливаемый в агрегатах типоразмеров 20 и 30,
останавливает чиллер при значительном падении нагрузки
на охлаждение воды в теплообменнике, что может быть
вызвано прежде всего недостаточным протоком воды
через него. В агрегатах старших типоразмеров для этих
целей предусматривается реле протока.
Дополнительные рекомендации:
• Установите запорные клапаны на входной и выходной
линиях в теплообменник испарителя.
• Организуйте байпасную линию с запорным клапаном
между коллекторами теплообменника.
• Установите воздуховыпускные вентили в верхних позициях
гидравлических линий.
• Организуйте дренаж (заглушки, вентили и т.п.) в нижних
позициях гидравлических линий.
• Изолируйте гидравлические линии для предотвращения
возврата тепловой энергии в чиллер.

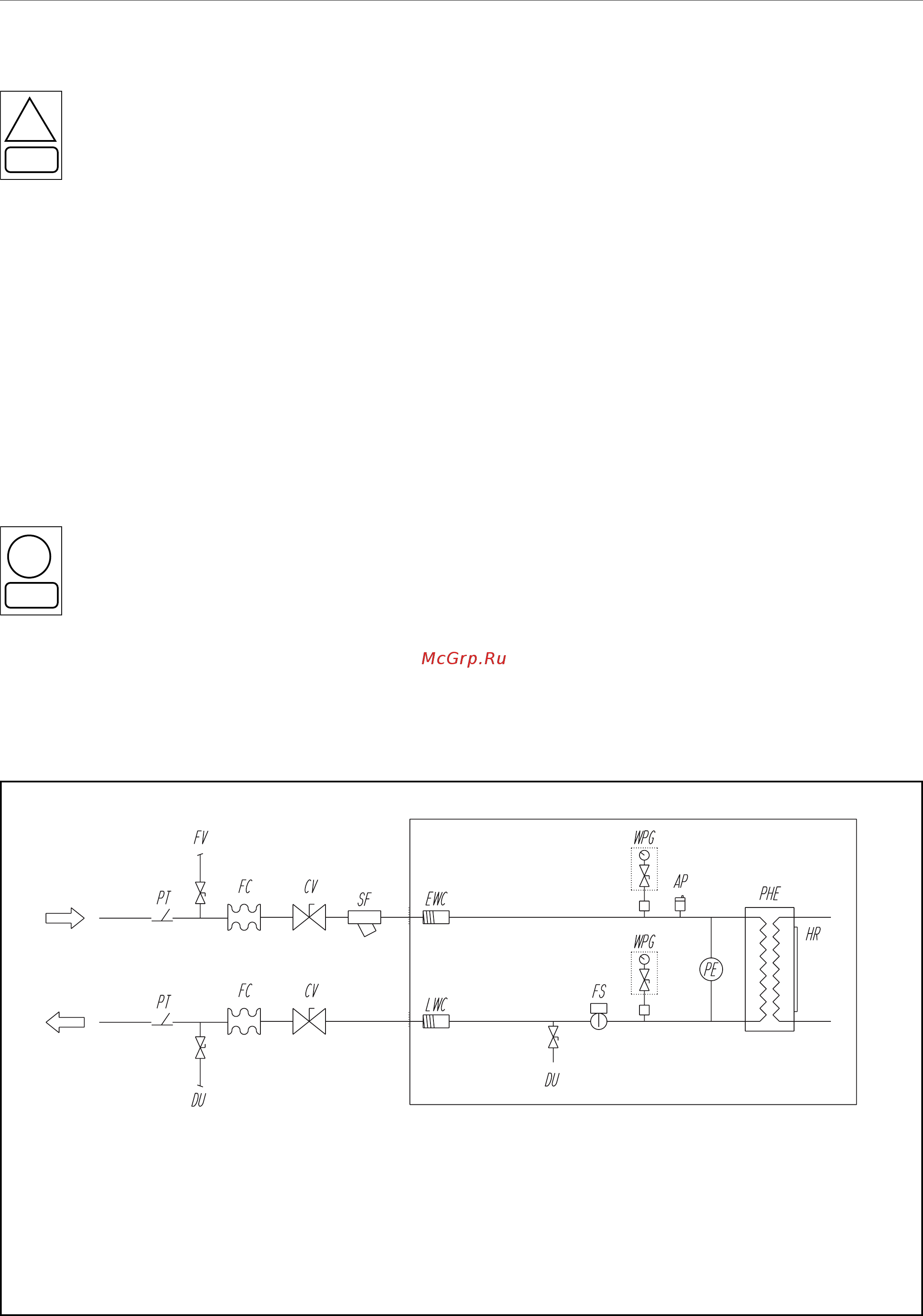

Гидравлический контур для агрегатов без циркуляционного насоса
Внешние компоненты (не входят в поставку)
Компоненты гидравлического модуля
Обозначения:
SF Сетчатый механический фильтр (входит в поставку)
HR Электронагреватель защиты испарителя от замерзания
WPG Подсоединение манометра (для типоразмеров 4080)
AP Воздуховыпускной клапан
FV Клапан питательной воды
PHE Пластинчатый теплообменник испарителя
DU Дренажный вентиль
FC Гибкие соединения
FS Реле протока (для типоразмеров 4080)
PT Термометр
PE Дифференциальный прессостат (для типоразмеров 20, 30)
EWC Входной соединительный патрубок водяной линии
LWC Выходной соединительный патрубок водяной линии
CV Отсечной клапан
