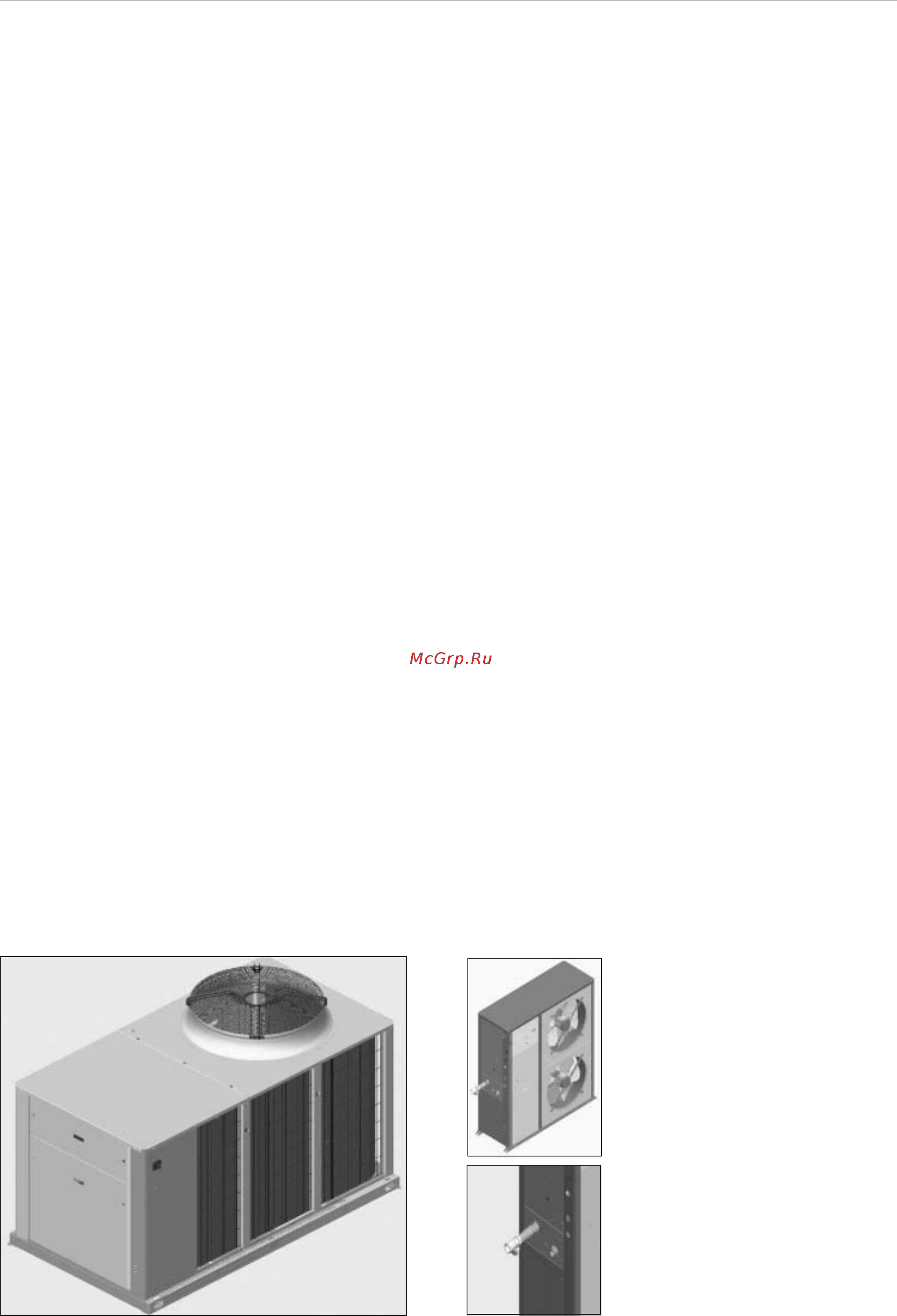

Чиллеры / тепловые насосы Aqu@Logic 2080 Руководство по монтажу и обслуживанию Дата изд. июль 2003 г.
5
2.1 Общая информация
Чиллеры/ тепловые насосы AQL/AQH являются моноблочными
агрегатами с одним контуром хладагента, предназначенными
для охлаждения воды или незамерзающей жидкости (например,
водогликолевой смеси), в целях дальнейшего ее использования
в качестве хладоносителя в системах кондиционирования
воздуха.
Для возможности выполнения быстрого монтажа на месте
установки чиллеры поставляются полностью собранными и
имеют законченные внутренние электрические подключения и
соединения холодильного контура.
На заводеизготовителе каждый агрегат проходит
эксплуатационные испытания с прокачкой воды через
гидравлический контур и ее охлаждением в теплообменнике
испарителя, что является гарантийной проверкой надлежащей
работы чиллера. Перед заправкой хладагентом R 407C
холодильный контур агрегата тестируется под давлением.
Низкий уровень шума чиллеров обеспечивается за счет
использования самых современных конструктивных
решений и передовых технологий при производстве
компонентов, являющихся основными источниками
шума в любом чиллере – компрессоров и вентиляторов.
Спиральные Scrollкомпрессоры чиллеров стандартно имеют
звукоизолирующий корпус, а вентиляторы – специальную
обтекаемую форму лопаток рабочего колеса, что значительно
снижает уровень шума агрегата без отрицательного воздействия
на его производительность.
Чиллеры AQL позволяют охлаждать воду до температур в
пределах диапазона от +18 до +5
o
C, а водогликолевую смесь
– в пределах от +5 до 10
o
C.
Тепловые насосы AQH обеспечивают нагрев воды до
температур в диапазоне от 25 до 50
o
C.
Корпусная конструкция
Основание и каркас агрегата выполнены из толстых листов
оцинкованной стали, закрепленных винтами из нержавейки.
Наружные панели легко демонтируются, предоставляя доступ
к внутренним компонентам чиллера. Для защиты агрегата
от коррозии все элементы корпуса из оцинкованной стали
покрыты белой эмалью (цвет RAL 9001).
2. ОПИСАНИЕ АГРЕГАТА
Компрессоры
Все типоразмеры агрегатов AQL/AQH оснащаются
спиральными герметичными компрессорами с индивидуальным
звукоизолирующим корпусом. Компрессоры стандартно
устанавливаются на резиновых антивибрационных опорах.
Электродвигатели имеют систему непосредственного пуска,
оснащены встроенным тепловым реле для защиты от перегрузки
и охлаждаются газообразным хладагентом.
Тепловое реле инициализируется автоматически
приблизительно через 8 сек. после срабатывания. Контактная
коробка компрессора имеет степень защиты IP 54.
Работой (включением/выключением) компрессоров в
зависимости от требуемой холодильной мощности управляет
встроенная в чиллер микропроцессорная система ILTC.
Теплообменник испарителя
Испаритель чиллера представляет собой пластинчатый
теплообменник из нержавеющей стали, покрытый для
теплоизоляции толстым слоем вспененного полимерного
материала с закрытыми ячейками. Максимальное рабочее
давление в теплообменнике составляет 10 бар на стороне воды
и 30 бар на стороне хладагента. Защита от замерзания воды
в испарителе реализована посредством электронагревателя
и дифференциального прессостата (для типоразмеров 20,
30) или реле протока (для всех остальных типоразмеров). На
стороне воды теплообменник оснащен входным и выходным
коллекторами с резьбовыми патрубками, обеспечивающими
быстрое подсоединение к чиллеру водяных трубных линий.
Теплообменник конденсатора
Теплообменник конденсатора выполнен из расположенных
в шахматном порядке пучков медных трубок, механически
развальцованных в алюминиевые ребра. Максимальное
рабочее давление в конденсаторе на стороне хладагента равно
28 бар.
Вентилятор конденсатора
Конденсатор оснащен осевым вентилятором/вентиляторами
с непосредственным приводом от электродвигателя. Для
улучшения аэродинамических и акустических характеристик
алюминиевые лопасти рабочего колеса имеют обтекаемую
крылообразную форму. Ограждающая решетка вентилятора
выполнена из оцинкованной стали с наружным эмалевым
покрытием. Полностью закрытый электродвигатель со степенью
защиты IP 54 оборудован встроенным в обмотку тепловым реле
защиты от перегрузки, перезапускаемым автоматически.
Регулирование скорости
вентилятора
Стандартно все агрегаты AQL/AQH
оснащаются ступенчатым регулятором
скорости вентилятора, действующим в
зависимости от давления конденсации
и допускающим функционирование
вентилятора до температур наружного
воздуха с нижним пределом 10
o
C.
