ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

РЕКОМЕНДАЦИИ ДЛЯ ГИДРАВЛИЧЕСКОГО СОЕДИНЕНИЯ

1. Рекомендуется подключать агрегаты к водопроводной сети и обратному трубопроводу в виде контура

Тикельмана (Tickelman). Сеть в виде контура Тикельмана является самобалансирующейся, поэтому

ручное балансирование может потребоваться, только если к одному гидравлическому контуру

подключено много агрегатов с разными характеристиками расхода воды и давления. Самый простой

способ

проверки гидравлического балансировки контура заключается в определении разницы

температур в водяных патрубках. При правильном потоке воды эта разница должна находиться в

пределах от 3 до 7°С в режиме охлаждения и от 2 до 5°С в режиме обогрева.

Система из двух параллельных блоков также может обеспечить надлежащий режим работы, но в ней

более сложно установить и поддержать равенство расходов воды.

2. Можно использовать стальные, медные или ПВХ напорные трубы.

3. Рекомендуется подсоединить к трубопроводу подачи воды и обратному трубопроводу длинные шланги

высокого давления, поскольку они отлично гасят шумы при работе агрегата и вибрации при перепадах

гидравлического давления.

На одном конце шланга можно

установить вентиль, чтобы упростить его снятие для технического

обслуживания. Жесткие трубы можно подсоединять непосредственно к агрегату, но это не рекомендуется

ввиду того, что они не способны поглощать вибрации и шумы.

На жестких трубах следует установить съемные соединители, чтобы упростить дальнейшее снятие

агрегата.

4. Некоторые гибкие патрубки с резьбой поставляются с уплотняющей пастой. Если это не так, для

герметичного уплотнения используйте тефлоновую (Фум) ленту.

5. На впускных и выпускных водяных патрубках агрегата следует установить запорные вентили. Запорный

вентиль на обратной линии предназначен как для отсечки подачи воды, так и для уравновешивания

потока воды

. Поскольку он используется для уравновешивания потоков, необходимо установить

ограничитель хода для фиксации положения. Благодаря такому ограничителю после закрытия клапан

может открыться настолько, сколько необходимо для поддержания сбалансированного потока воды.

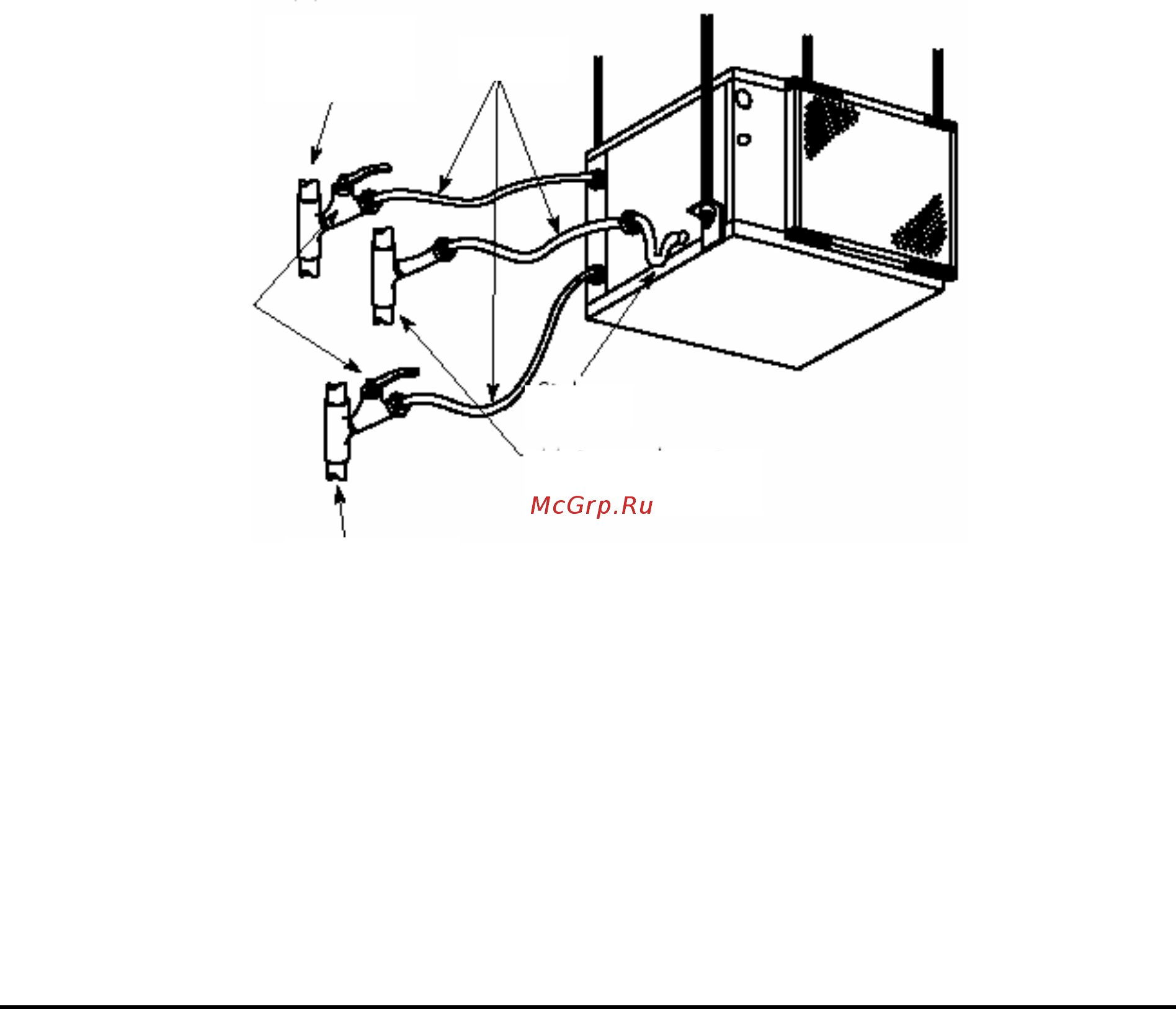

Шланги

Магистральный

обратный

трубопровод

Сифон

трубопровод для отвода

конденсата

Магистральный

водоп

овод

Шаровой

вентиль
