МОНТАЖ

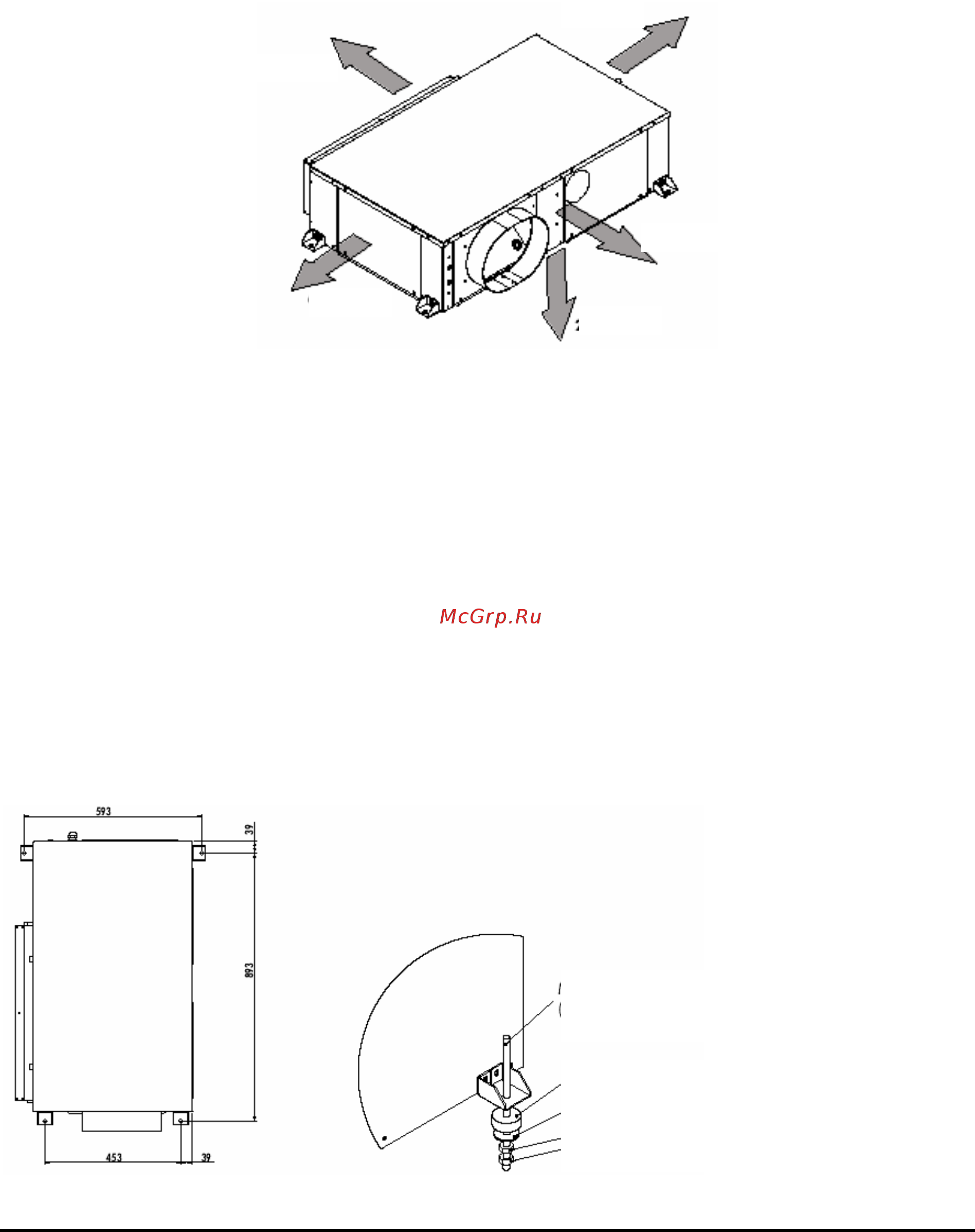

РАСПОЛОЖЕНИЕ АГРЕГАТА

1 – При монтаже расположите агрегат в месте, обеспечивающем легкий доступ для снятия фильтра и

съемных панелей распределительной коробки/компрессора и вентилятора, и оставьте достаточно места

для технического обслуживания и ремонта агрегата. Кроме того, должно быть достаточно места для

подсоединения водяных, воздушных патрубков и электропроводов.

2 – При монтаже обеспечьте доступ под подвесным потолком и оставьте достаточно места для угловых

подвесных кронштейнов, соединительных муфт, водяных патрубков и электропроводов.

3 – Оставьте место под агрегатом для сифона на трубе для отвода конденсата. Не устанавливайте агрегат

поверх трубопровода.

4 – Агрегат подвешивается над потолком с помощью четырех резьбовых стержней. Стержни крепятся

к углам

агрегата через амортизаторы с помощью угловых кронштейнов.

Предупреждение! Не используйте стержни меньшего диаметра, чем указано ниже. Стержни необходимо прочно

прикрепить к потолку и потолочным балкам.

5 – В комплект поставки агрегата входит набор готовых угловых кронштейнов и комплект для соединения,

который находится в пакете с техническим руководством. В комплект

входит: 4 амортизатора, 4 шайбы, 4 гайки и

4 контргайки.

6 – Расположите резьбовые стержни с учетом нижеуказанных размеров. Рекомендуется закрепить подвесные

стержни гайками и контргайками, поскольку крепление с помощью одной гайки может ослабнуть от вибраций

агрегата. Если эта рекомендация не выполняется, монтажник несет ответственность за любой ущерб.

7 – Для облегчения отвода агрегат необходимо расположить

под углом в обеих плоскостях по отношению к трубе

для отвода конденсата.

600 мм

200 мм

600 мм

АМОРТИЗАТОР

ШАЙБА

ГАЙКА

КОНТРГАЙКА

РЕЗЬБОВОЙ СТЕРЖЕНЬ М8

(НЕ ВХОДИТ В КОМПЛЕКТ

ПОСТАВКИ)
