20
КОНФИГУРАЦИЯ АГРЕГАТА
НАСТРОЙКИ ПОЛЬЗОВАТЕЛЯ
Перемычка Конфигурация
Заводское
положение
Замкнута = измерение температуры окружающего воздуха на RCL Замкнута
J5
Разомкнута = измерение температуры окружающего воздуха
датчиком температуры возвратного воздуха RT агрегата
Замкнута = управление вентилятором с помощью компрессора и
ICT датчика в режиме обогрева
Замкнута
J8
Разомкнута = непрерывная работа вентилятора в режиме
обогрева, но в выключенном состоянии не работает
Замкнута = возможно включение и выключение, а также повторный
пуск через RCL
Замкнута
J3
Разомкнута = дистанционное включение и выключение Замкнута =
выключенное состояние
ЗАВОДСКАЯ КОНФИГУРАЦИЯ
Тип J2 J6 Описание Обозначение Цвет
RC 0 0
Охлаждение и термодинамический
обогрев
PAC-RC Черный
SH 0 1
Термодинамическое охлаждение +
термодинамический обогрев или
электрический обогрев в зависимости
от температуры возвратного воздуха
PAC-SH Белый
ST 1 0 Только охлаждение PAC-ST Красный
RH 1 1
Охлаждение + обогрев
электрообогревателем
PAC-RH Синий

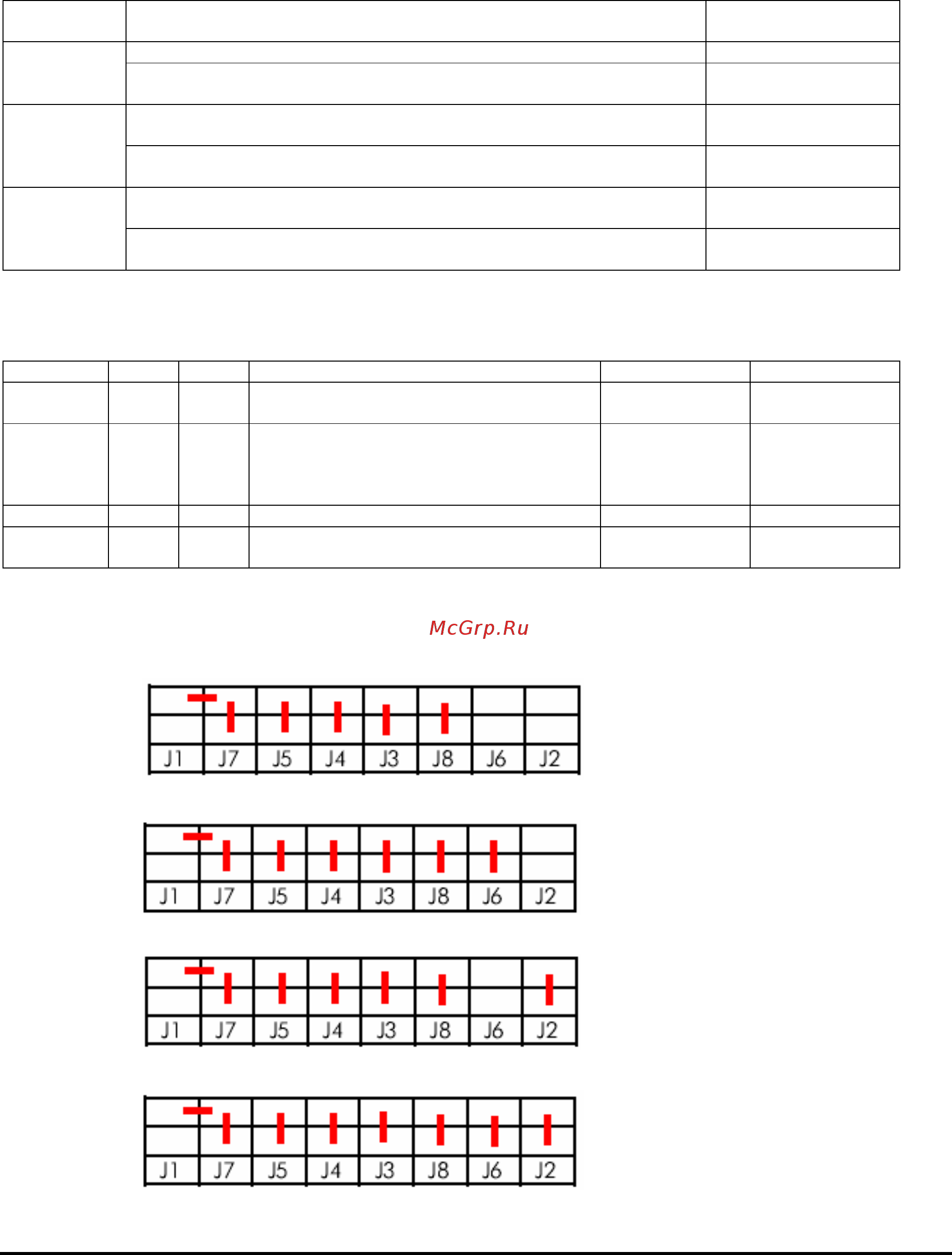

ИДЕНТИФИКАЦИЯ РАЗЪЕМОВ
РАЗЪЕМЫ МОДЕЛИ HRW-RC
РАЗЪЕМЫ МОДЕЛИ HRW-SH
РАЗЪЕМЫ МОДЕЛИ HRW-ST
РАЗЪЕМЫ МОДЕЛИ HRW-RH
