22

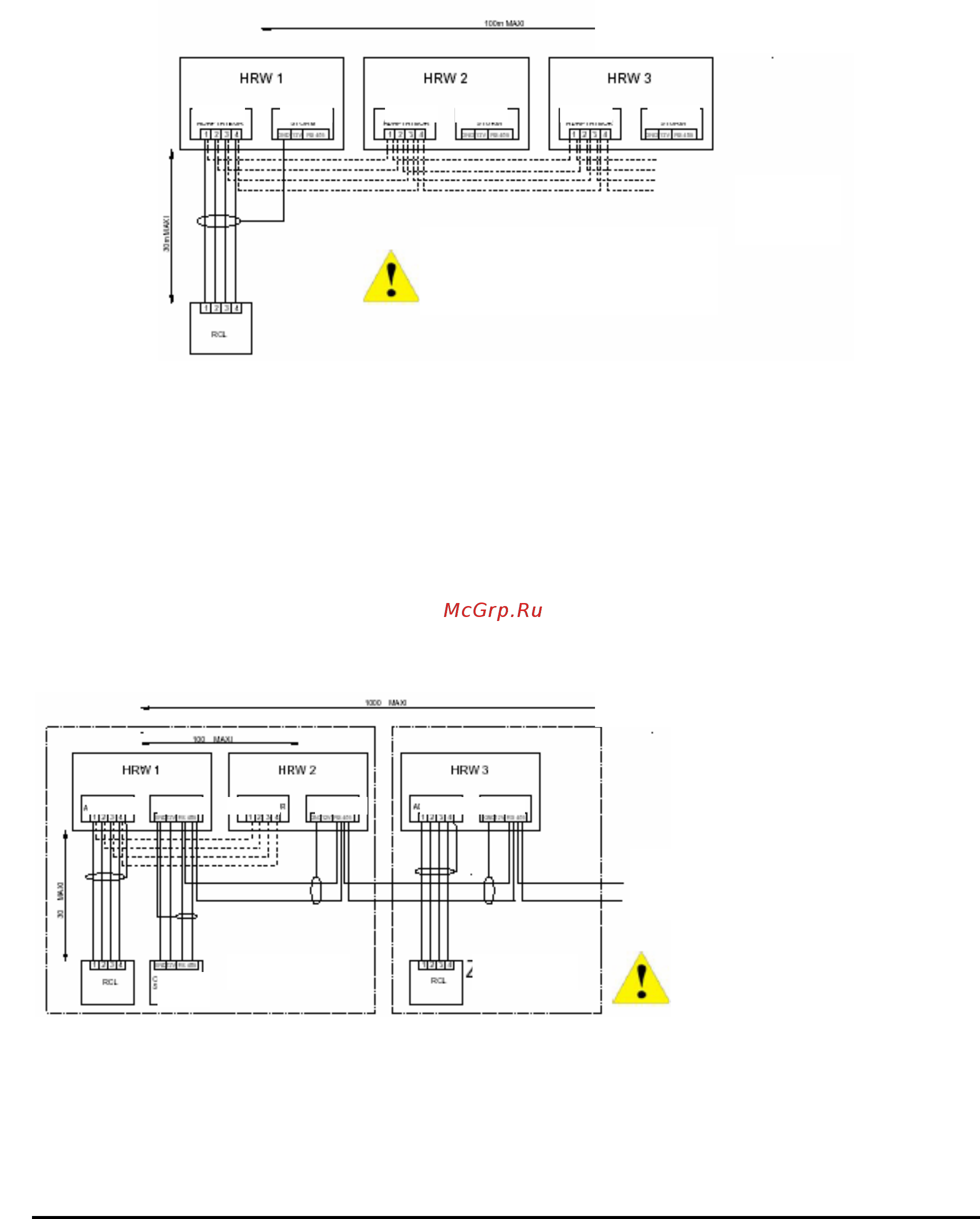

ТОЛЬКО RCL
К одному местному блоку управления можно подключить 10 агрегатов.
Максимальное расстояние между RCL и первым агрегатом - 30 метров.
Максимальное расстояние между RCL и самым дальним агрегатом - 100 метров.
БЛОК УПРАВЛЕНИЯ µBMS
Блок управления µBMS / микродиспетчер подключается к не более чем 32 агрегатам и делает возможным
автономное управление для 15 независимых зон. Для каждой зоны задается своя программа
включения/выключения, а также специальные температурные уставки.
Составление программы для зоны 0 (включение/выключение, температурная уставка, режим и т.д.) делает
возможным одновременную передачу команды
от блока управления µBMS на все агрегаты.
¾ Максимальное расстояние между RCL и первым агрегатом – 30 метров.
¾ Максимальное расстояние между RCL и самым дальним агрегатом – 100 метров.
¾ Максимальное расстояние между блоком управления µBMS и первым агрегатом – 30 метров.
¾ Максимальное расстояние между блоком управления µBMS и самым дальним агрегатом –
1000 метров.
Примечание: Если установлен блок управления µBMS, всем агрегатам необходимо присвоить адрес (см. раздел
«Процедура адресации»).
МАКСИМУМ
10
АГРЕГАТОВ
HRW
Используйте экранированный
телефонный провод типа «витая
пара» с сечением от 0,4до0,65 мм
2
.
Максимум 30
м между RCL
и первым
аг
р
егатом
Максимум 100 м между первым и
последним агрегатом
Переходная
плата
Плата
STORM
Переходная
плата
Переходная
плата
Плата
STORM
Плата
STORM
МАКСИМУМ
32 АГРЕГАТА
HRW
Используйте экранированный
телефонный провод типа
«витая пара» с сечением от
0,4 до 0,65 мм
2
.
Максимум 1000 м между первым и
последним агрегатом
ЗОНА №2 ЗОНА №1
Переходная
плата
Плата
STORM
Переходная
плата
Переходная
плата
Плата
STORM
Плата
STORM
Главный блок
управления
µBMS
