Acson AWM20FR [38/40] Перечень запасных частей внутреннего блока awm 20f 25f
![Acson AWM20FR [38/40] Перечень запасных частей внутреннего блока awm 20f 25f](/views2/1409548/page38/bg26.png)
38

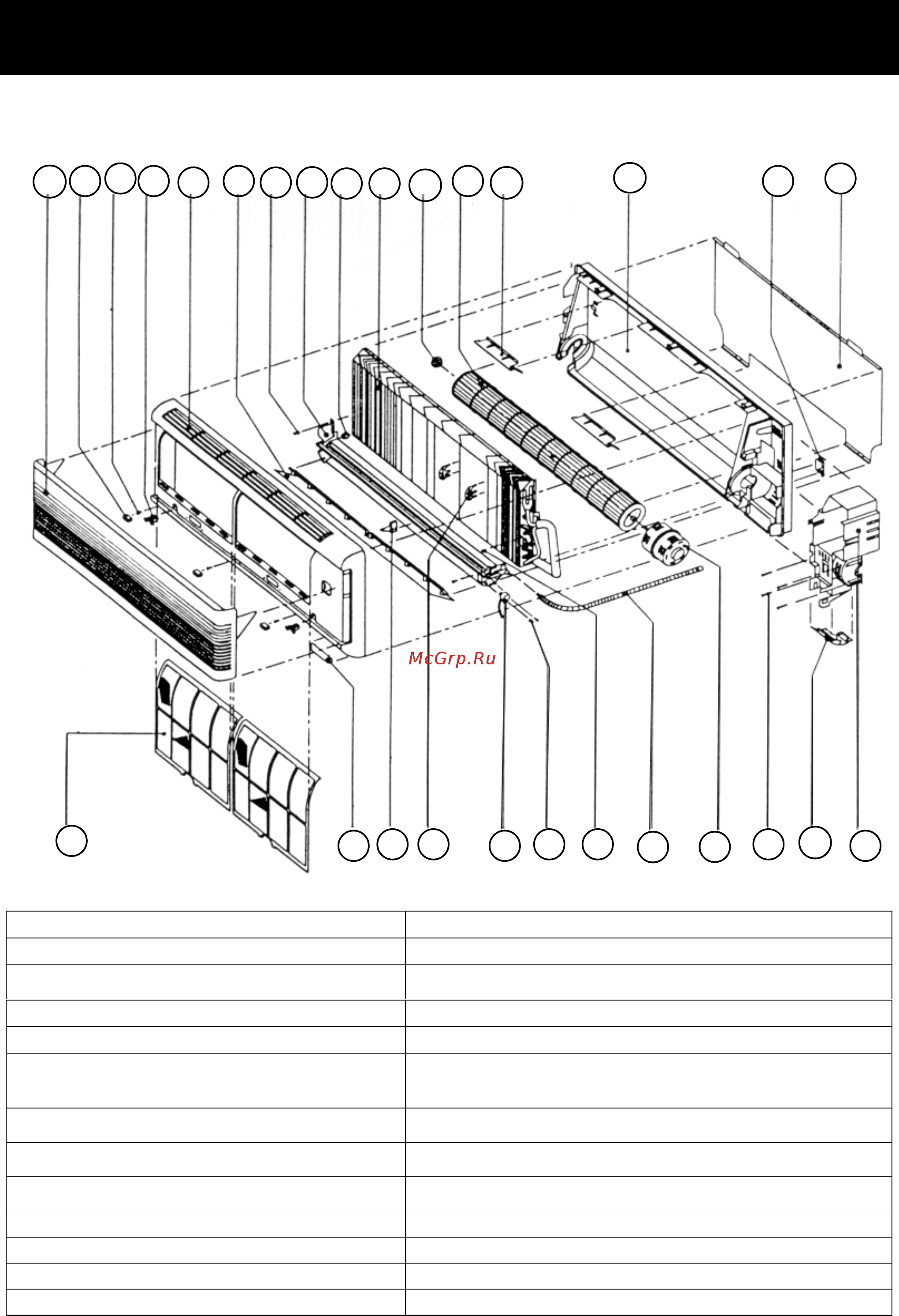

ПЕРЕЧЕНЬЗАПАСНЫХЧАСТЕЙВНУТРЕННЕГОБЛОКА
(AWM20F/25F)
1. ВОЗДУХОЗАБОРНАЯ РЕШЕТКА 15. ТРУБНЫЙ ЗАЖИМ
2. ГОЛОВКА ФИКСАТОРНОГО ВИНТА 16. МОНТАЖНОЕ ОСНОВАНИЕ
3. ФИКСАТОРНЫЙ ВИНТ ЛИЦЕВОЙ ПАНЕЛИ
(М4 х 20)
17. ФИЛЬТР
4. БЛОКИРУЮЩИЙ ЗАМОК 18. ПАНЕЛЬ ДИСПЛЕЯ СО СВЕТОИНД ИКАТОРАМ И
5. ЛИЦЕВАЯ ПАНЕЛЬ 19. ФИКСАТОР ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНЫХ ЖАЛЮЗИ
6. ВОЗДУХОРАСПРЕДЕЛ ИТЕЛЬНЫЕ ЖАЛЮЗИ 20. ДЕРЖАТЕЛЬ ТЕРМ ИСТОРА
7. ВИНТ КРЕПЛЕНИЯ ЖАЛЮЗИ (М4 Х10.3) 21. ЭЛЕКТРОПРИВОД ЖАЛ ЮЗИ
8. ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ СЕКЦИЯ
22. ФИКСАТОРНЫЙ ВИНТ ЭЛЕКТРОПРИВОДА ЖАЛ ЮЗИ
(6 х 1/ 2")
9. ЗАГЛУШКА ДРЕНАЖНОЙ ТРУБКИ
23. ФИКСАТОРНЫЙ ВИНТ ПРОВОДА ЗАЗЕМЛЕНИЯ
(
8 х 3/8"A
)
10. ТЕПЛООБМЕННИК ИСПАРИТЕЛЯ В
КОМПЛЕКТЕ
24. ДРЕНАЖНЫЙ ПАТРУБОК В КОМПЛЕКТЕ
11. ВТУЛКА ПОДШИПНИКА ВЕНТИЛЯТОРА 25. ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА В КОМПЛЕКТЕ
12. ВЕНТИЛЯТОР ПЕРЕКРЕСТНОГО ПОТОКА 26. ФИКСАТОРНЫЙ ВИНТ БЛОКА УПРАВЛЕНИЯ (М4 х 10.3)
13. КРЫШКА ТЫЛ ЬНОЙ ЧАСТИ КОРПУСА 27. ДЕРЖАТЕЛЬ СВЕТОИНД ИКАТОРНОГО ДИСПЛЕЯ
14. ТЫЛ ЬНАЯ ЧАСТЬ КОРПУСА 28. БЛОК УПРАВЛЕНИЯ В КОМПЛЕКТЕ
11
1
5
4
2
7
6
9
10
12 15
3
16
13
8
14
27
21
20
18
23
22
25
26
28
19
24
17
