Acson AWM20FR [39/40] Перечень запасных частей наружного блока alc 20b 25b
![Acson AWM20FR [39/40] Перечень запасных частей наружного блока alc 20b 25b](/views2/1409548/page39/bg27.png)
39

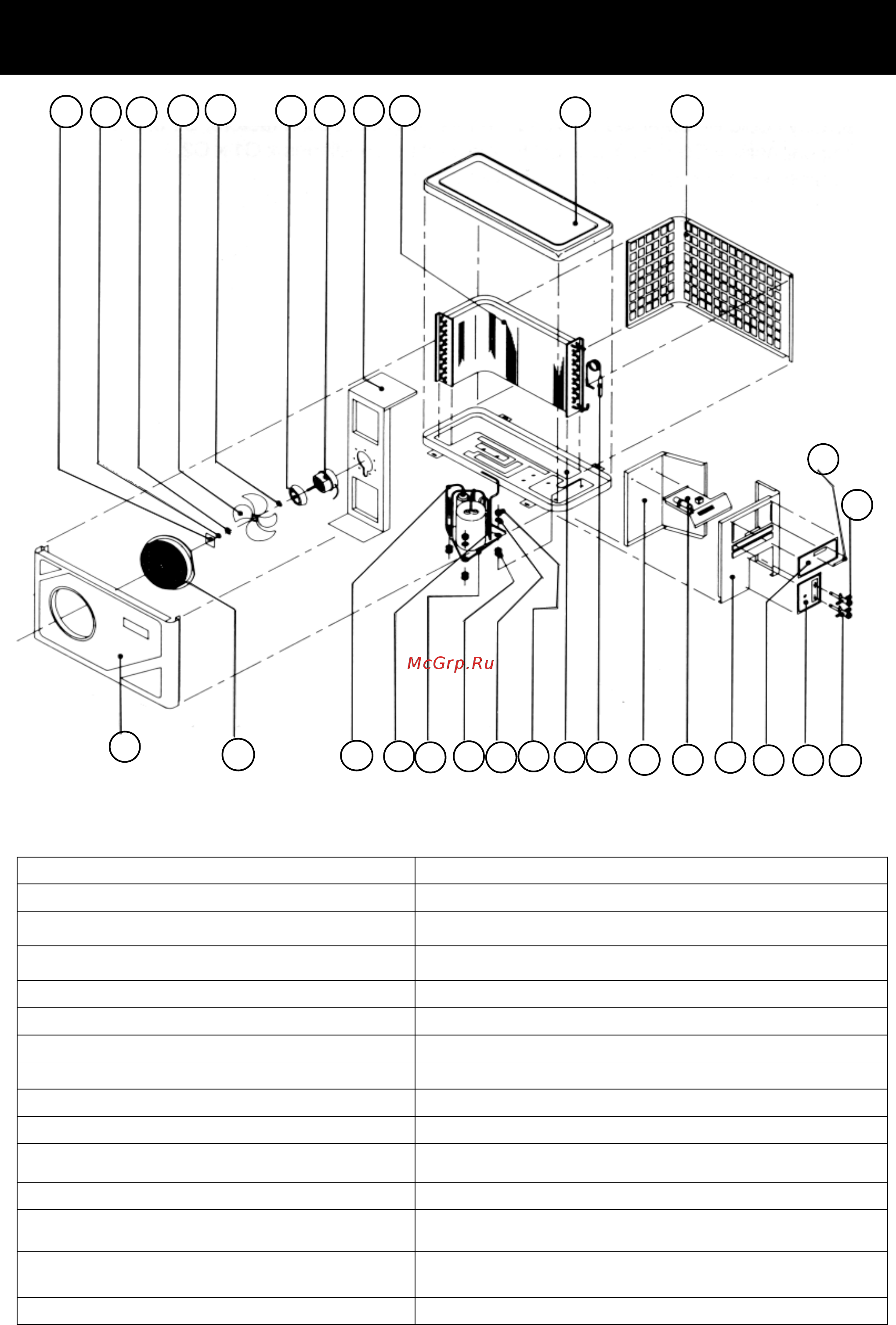

ПЕРЕЧЕНЬЗАПАСНЫХЧАСТЕЙНАРУЖНОГОБЛОКА
(ALC20B/25B)
11
1
5
4
2
7
6
9
10
3
8
28
29
12
15
16
13
14
27
21
20
18
23
22
25
26
19
24
17
1. ТЫЛЬНАЯ ПАНЕЛЬ 16. РОТОРНЫЙ КОМПРЕССОР
2. ВЕРХНЯЯ ПАНЕЛЬ 17. ПРОХОДНАЯ ИЗОЛИРУЮЩАЯ ВТУЛКА
3. ТЕПЛООБМЕННИК КОНДЕНСАТОРА В
КОМПЛЕКТЕ
18. ПЛОСКАЯ ШАЙБА
4. КРОНШТЕЙН ЭЛЕКТРОДВИГАТЕЛЯ
ВЕНТИЛЯТОРА
19. ГАЙКА КОМПРЕССОРА М8
5. ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА 20. ОСНОВАНИЕ БЛОКА В КОМПЛЕКТЕ
6. ВТУЛКА ВЕНТИЛЯТОРА 21. КАПИЛЛЯРНАЯ ТРУБКА В КОМПЛЕКТЕ
7. КОЛЬЦЕВАЯ ШАЙБА 22. РАЗДЕЛИТЕЛЬНАЯ ПЕРЕБОРКА
8. КРЫЛЬЧАТКА ВЕНТИЛЯТОРА 23. КЛЕММНАЯ КОЛОДКА
9. КВАДРАТНАЯ ШАЙБА 24. БОКОВАЯПАНЕЛЬ
10. ШЕСТИГРАННАЯ ГАЙКА 3/8" 25. ПАНЕЛЬ ДОСТУПА
11.ЧЕРНАЯ МАРКИРОВКА
26. МОНТАЖНАЯ ПЛАСТИНА ДЛЯ ВЕНТИЛЕЙ С
КОНИЧЕСКИМИ СОЕДИНЕНИЯМИ
12. ЛИЦЕВАЯ ПАНЕЛЬ 27. ВЕНТИЛЬ ЛИНИИ ВСАСЫВАНИЯ (5/8")
13. ВЫХОДНАЯ ВОЗДУШНАЯ РЕШЕТКА
28. ВЕНТИЛЬ ЛИНИИ НАГНЕТАНИЯ (ЖИДКОСТИ)
(3/8"для ALC 25B )
14. ТРУБКА ЛИНИИ ВСАСЫВАНИЯ С КЛАПАНОМ
28. ВЕНТИЛЬ ЛИНИИ НАГНЕТАНИЯ (ЖИДКОСТИ)
(1/4"для ALC 20B )
15. ТРУБКА ЛИНИИ НАГНЕТАНИЯ С КЛАПАНОМ 29. ПЛАСТМАССОВАЯ РУЧКА
