2
IT
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla sicurezza.
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e
vanno eliminati secondo le norme per la raccolta
differenziata (
vedi Precauzioni e consigli
).
! L’installazione va effettuata secondo queste istruzioni e
da personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o cose.
! Questo apparecchio può essere installato e funzionare
solo in locali permanentemente ventilati secondo le
prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e
successivi aggiornamenti. Debbono essere osservati i
seguenti requisiti:
• Il locale deve prevedere un sistema di scarico
all’esterno dei fumi della combustione, realizzato
tramite una cappa o tramite un elettroventilatore che
entri automaticamente in funzione ogni volta che si
accende l’apparecchio.
• Il locale deve prevedere un sistema che consenta
l’afflusso dell’aria necessaria alla regolare combustione.
La portata di aria necessaria alla combustione non
deve essere inferiore a 2 m
3
/h per kW di potenza
installata.
Il sistema può essere realizzato
prelevando direttamente l’aria
dall’esterno dell’edificio tramite un
condotto di almeno 100 cm
2
di
sezione utile e tale che non
possa essere accidentalmente
ostruito.
Ovvero, in maniera indiretta da
locali adiacenti, dotati di un
condotto di ventilazione con
l’esterno come sopra descritto, e
che non siano parti comuni
dell’immobile, o ambienti con
pericolo di incendio, o camere da
letto.
• I gas di petrolio liquefatti, più pesanti dell’aria,
ristagnano verso il basso. Quindi i locali contenenti
bidoni di GPL debbono prevedere delle aperture verso
l’esterno così da permettere l’evacuazione dal basso
delle eventuali fughe di gas. Pertanto i bidoni di GPL,
siano essi vuoti o parzialmente pieni, non debbono
essere installati o depositati in locali o vani a livello più
basso del suolo (cantinati, ecc.). É opportuno tenere
nel locale solo il bidone in utilizzo, collocato in modo da
non essere soggetto all’azione diretta di sorgenti di
calore (forni, camini, stufe, ecc.) capaci di portarlo a
temperature superiori ai 50°C.
Incasso
I piani a gas e misti sono predisposti con grado di
protezione contro i riscaldamenti eccessivi di tipo X, è
pertanto possibile l’installazione a fianco di mobili la cui
altezza non superi quella del piano di lavoro. Per una
corretta installazione del piano di cottura vanno osservate
le seguenti precauzioni:
• I mobili situati a fianco, la cui altezza superi quella del
piano di lavoro, debbono essere situati ad almeno 600
mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti
richiesti nei libretti istruzioni delle cappe stesse,
comunque ad una distanza minima di 650 mm.
• Posizionare i pensili adiacenti alla cappa ad un’altezza
minima dal top di 420 mm (
vedi figura
).
Allorchè il piano di cottura venga
installato sotto un pensile,
quest’ultimo dovrà mantenere
una distanza minima dal top pari
a 700 mm (
vedi figura
).
• Il vano del mobile dovrà avere le dimensioni indicate
nella figura. Sono previsti dei ganci di fissaggio che
consentono di fissare il piano su top da 20 a 40 mm. di
spessore. Per un buon fissaggio del piano è
consigliabile usare tutti i ganci a disposizione.
475 mm.
835 mm.
min. 55 mm.
Schema di fissaggio dei ganci
Posizione gancio per Posizione gancio per
top H=20mm top H=30mm

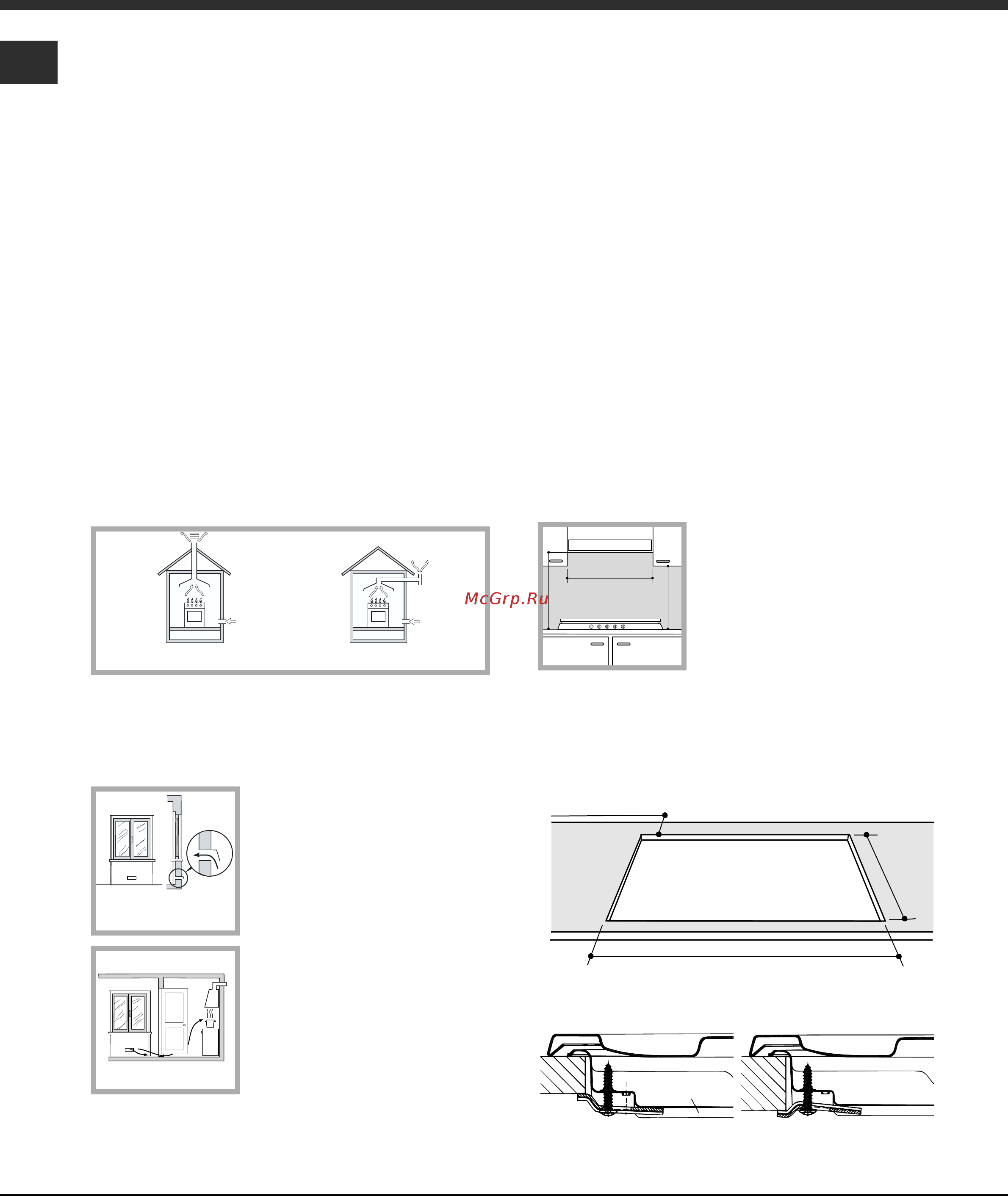

Installazione
Maggiorazione della fessura
fra porta e pavimento
Locale
adiacente
Locale
da ventilare
A
Esempi di aperture di
ventilazione
per l’aria comburente
In camino o in canna fumaria ramificata
(riservata agli apparecchi di cottura)
Direttamente
all’esterno
600mm min.
540mm min.
700
mm m
i
n.
