71
! De fabrikant kan nergens aansprakelijk voor worden
gesteld als deze normen niet worden nageleefd.

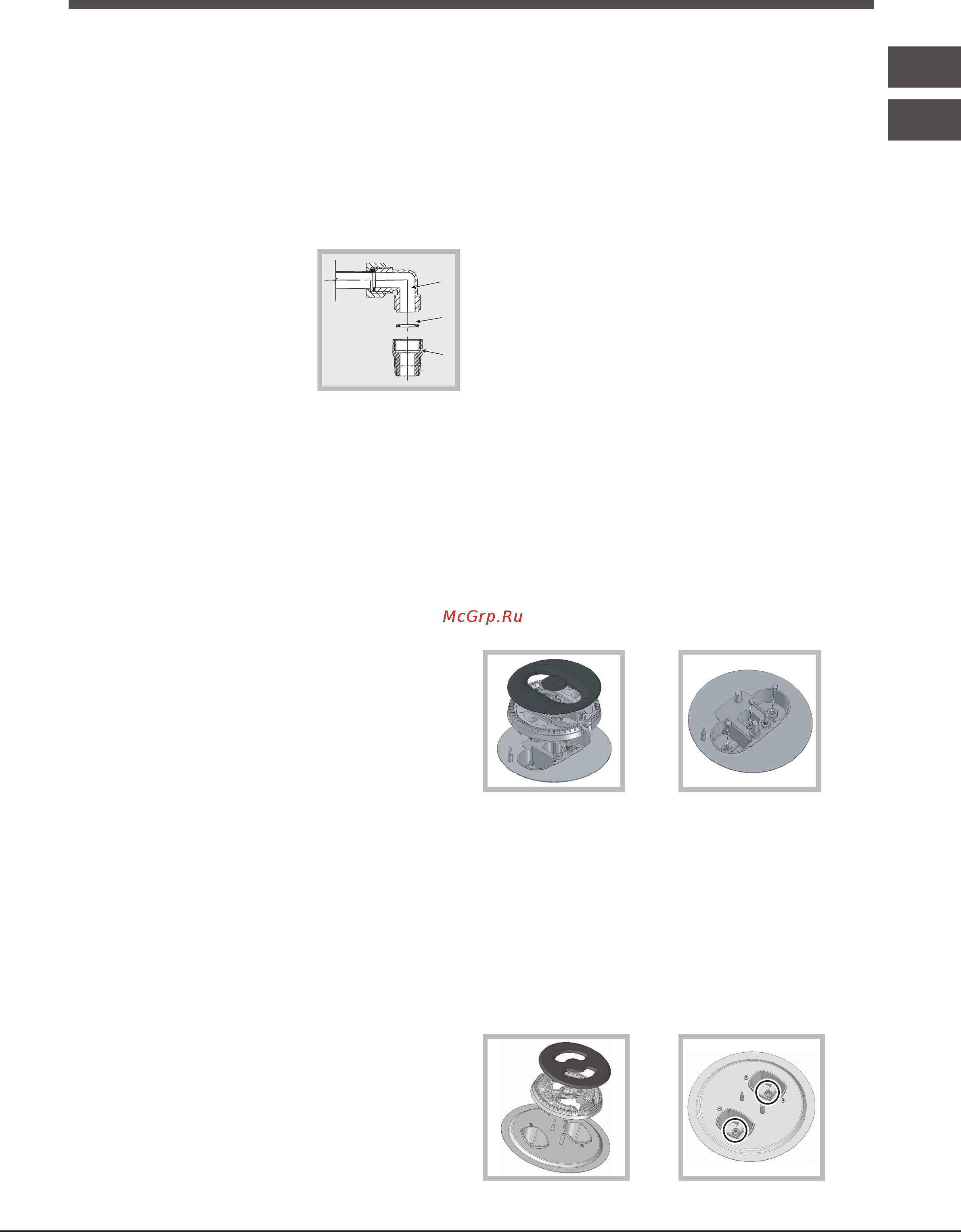

Gasaansluiting
De aansluiting van het apparaat aan de gasbuizen moet worden
uitgevoerd zoals voorgeschreven door de geldende normen,
en nadat men er zeker van is dat het fornuis is ingesteld voor
het type gas dat men gaat gebruiken. In het omgekeerde geval
(voor België) gaat u te werk zoals beschreven in de paragraaf
“Aanpassing aan verschillende types gas”.
Om het apparaat aan de gasbuizen
aan te sluiten (II2E+3+ voor Belgie
en I2L voor Nederland), dient men
eerst de verbinder te monteren.”R”
(Deze is op aanvraag verkrijgbaar
bij de technische-service-dienst
Ariston) Tevens dient men zijn
pakking op de verbinder “G”,die
er uit ziet als een “L” , van de
voedings-struktuur te monteren. De verbinder is gedraad:
rond mannelijk 1/2 gas.
De aansluiting voert men uit met behulp van:
- een onbuigbare buis (voor Belgie volgens de normen
NBN D51-003)
- of met een exibile buis van roestvrij staal die in de muur
zit en voortzet met bedradingsverbinder.
Daarbij dient het apparaat uitgerust te zijn van een
gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaar
dient te zijn. Voor Nederland dient dit gaskraantje aan de
huidige Nationale Normen te voldoen.
Aansluiting met onbuigzame buis (koper of staal)
! De aansluiting aan de gasleiding moet zodanig worden
uitgevoerd dat het apparaat niet beweegt.
Op de voedingsstructuur van het apparaat bevindt zich een
“L”-vormig, richtbaar verbindingsstuk waarvan de afdichting is
verzekerd door een pakking. Als het verbindingsstuk gedraaid
moet worden is het absoluut noodzakelijk de pakking te
vervangen (bij het apparaat geleverd). Het verbindingsstuk
waardoor het gas toegang krijgt tot het fornuis is voorzien
van schroefdraad: 1/2 gas cilindrische schroefbout.
Aansluiting met een roestvrije stalen exibele buis aan
een onafgebroken wand voorzien van aanhechtingen
met schroefdraad.
Het verbindingsstuk waardoor het gas toegang krijgt tot het
fornuis is voorzien van schroefdraad: 1/2 gas cilindrische
schroefbout.
De in werking stelling van deze buizen moet zodanig worden
bewerkstelligd dat hun lengte in uitgerolde toestand niet meer
dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden
moet u controleren dat de exibele metalen buis niet in contact
komt met de beweegbare delen of dat hij vastgekneld raakt.
! Gebruik uitsluitend buizen en afdichtingen die voldoen
aan de geldende landelijke normen.
Controleren gasdichtheid
! Nadat het installeren heeft plaats gevonden moet de
perfecte gasdichtheid van alle verbindingsstukken worden
gecontroleerd met een zeepoplossing en nooit met een vlam.
L
G
R
Aanpassen aan de verschillende soorten gas (voor
België)
Voor het aanpassen van de kookplaat aan een ander soort
gas dan waarvoor hij is bestemd (aangegeven op het
typeplaatje aan de onderkant van de kookplaat of op de
verpakking), moeten de straalpijpjes van de branders op
de volgende wijze worden vervangen:
1. verwijder de roosters van de kookplaat en schuif de
branders uit hun plaats.
2. schroef de straalpijpjes los met een steeksleutel van
7mm en vervang ze met de straalpijpjes geschikt voor
het nieuwe type gas (zie tabel 1 “Kenmerken van de
branders en de straalpijpen”).
3. zet de onderdelen weer op hun plaats door de
handelingen in omgekeerde volgorde uit te voeren.
4. aan het einde van deze handelingen moet u het oude etiket
dat de gasinstelling aangeeft vervangen met het etiket dat
overeenkomt met het nieuwe gas dat u gaat gebruiken,
verkrijgbaar bij onze Technische Service Centers.
Het vervangen van de straalpijpjes van de brander met
“onafhankelijke dubbele vlamkronen”
1. verwijder de roosters en branders van hun plaats. De
brander bestaat uit twee aparte delen (zie afbeeldingen);
2. schroef de straalpijpjes los met een sleutel van 7mm.
De binnenste vlamkroon heeft een straalpijpje, de
buitenste heeft er twee (van dezelfde maat). Vervang
de straalpijpjes met nieuwe die zijn aangepast aan het
nieuwe type gas (zie tabel1).
3. zet de onderdelen in omgekeerde volgorde weer op hun
plaats.
Vervanging van de sproeiers op de brander met
Drievoudige vlammenkroon
1. verwijder de roosters en branders van hun plaats.
De brander bestaat uit twee afzonderlijke delen (zie
afbeeldingen.);
2. schroef de sproeiers los met een steeksleutel van 7 mm.
Vervang de sproeiers met degene die geschikt zijn voor
het nieuwe type gas (zie tabel 1). De twee sproeiers
hebben dezelfde gaten.
3. zet de onderdelen weer op hun plaats door de
handelingen omgekeerd uit te voeren t.o.v. hierboven.
