4.4 RACCORDEMENT ELECTRIQUE

La tension d’alimentation de ces appareils est prévue en monophasé 230V + Neutre + Terre.

1°) Passer les fils d'alimentation et les fils du thermostat dans les passe-fils prévus sur les

parties latérales du pupitre de commande supérieur.

2°) Raccorder sur le bornier : voir le schéma électrique

L’airstat est monté sur l’appareil et raccordé au boîtier de commande; il suffit donc d’amener

l’alimentation électrique ( Phase + Neutre + Terre ).

4.5 REGLAGE DE L’AIRSTAT

L’airstat a été réglé en usine, préalablement à l’expédition du matériel. Voici les valeurs des

réglages effectués et recommandés :

- 1

curseur (en partant de la gauche) : Indique la valeur de température de l’air soufflé

qui doit être atteinte quelques minutes après l’arrêt du brûleur pour pouvoir

déclencher l’arrêt du ventilateur en toute sécurité. Réglage usine : 30°C.

- 2

ème

curseur (en partant de la gauche) : Indique la valeur de température qui doit être

atteinte quelques minutes après le démarrage du brûleur pour pouvoir déclencher le

démarrage du ventilateur. Réglage usine : 40°C.

- 3

ème

curseur (en partant de la gauche) : Indique la valeur de température maxi de l’air

admissible au delà de laquelle l’airstat coupe automatiquement le brûleur.

Réglage usine : 60°C.

En cas de surchauffe (non fonctionnement du ventilateur), le brûleur s'arrête à 60°C

et se réarme automatiquement à 40°C.

Le fonctionnement continu ou automatique du ventilateur s'obtient par manoeuvre du bouton

dépassant sur le couvercle : bouton pressé : fonctionnement continu

bouton tiré : fonctionnement automatique

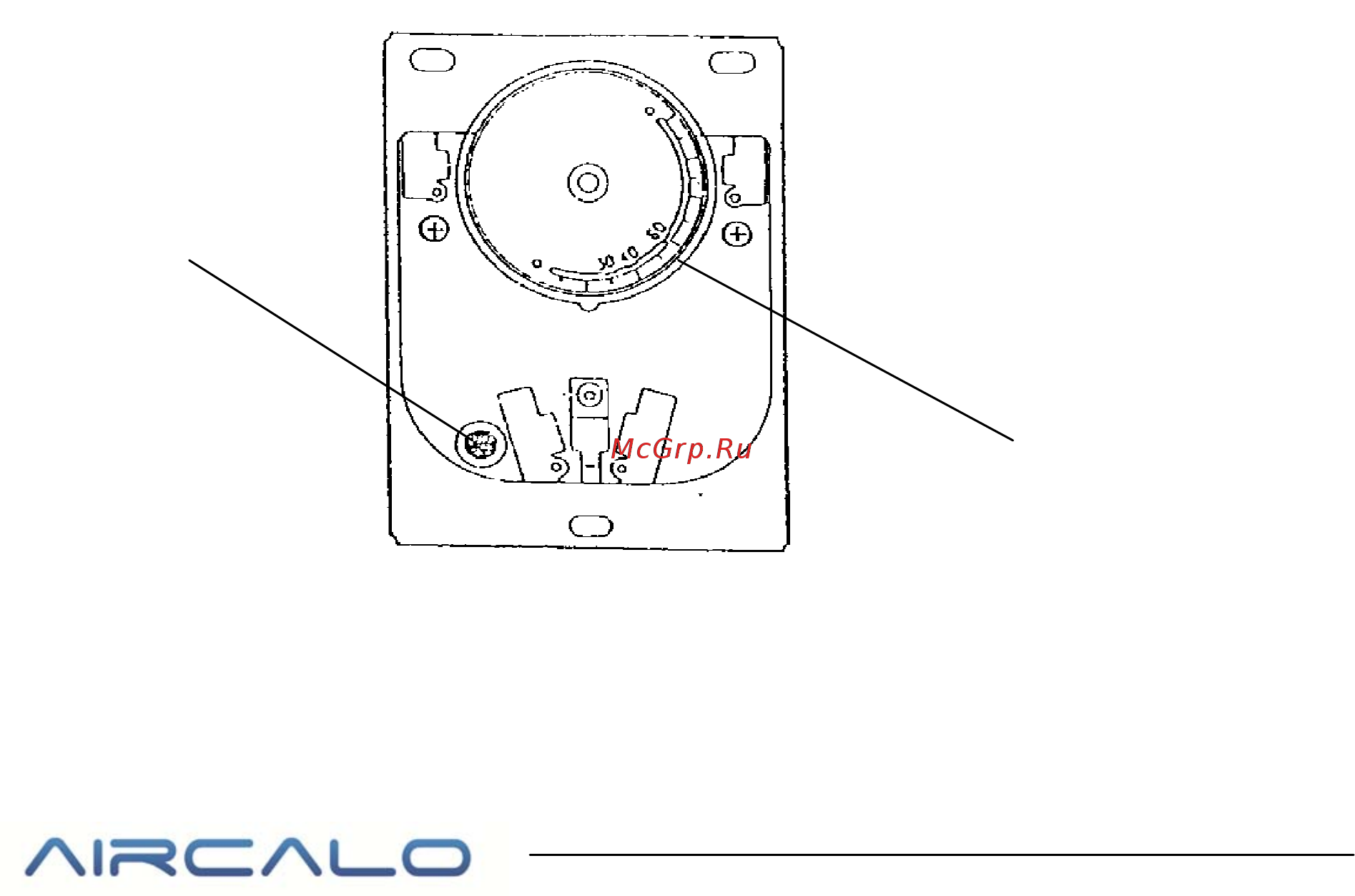

Marche forcée du

ventilateur

Curseurs
