Содержание
- Aquitaine 2017 à 2055 1
- Notice d installation et d entretien generateur d air chaud residentiel 1
- Avertissements 2
- Reception stockage 2
- Verifications 2
- Importan 3
- Installation des appareils 3
- Importan 4
- Aquitaine 6
- Aucune garantie de la part du constructeur n est raccordée si le réglage n est pas fait selon ces prescriptions 6
- Conformément à la directive européenne 90 396 cee nos générateurs sont équipés d un limiteur de sécurité contre la surchauffe un thermostat arrête et verrouille l arrivée de gaz en cas de situation de surchauffe ce thermostat intervient si la température de l air chauffé dépasse 95 c et si le limiteur de l airstat n a pas fonctionné avant remise en service du générateur trouver et supprimer impérativement la les cause s de surchauffe déverrouiller le thermostat le cycle de démarrage repartira automatiquement 6
- Importan 6
- Le générateur fonctionne il faut maintenant procéder au réglage des débits d air aux bouches de soufflage par l intermédiaire des organes qui doivent exister sur l installation en veillant à ce que le débit d air total soufflé soit proche du débit nominal du générateur 6
- Le variateur de vitesse du ventilateur permet d ajuster la puissance de l appareil au besoin du local à chauffer le générateur fonctionne exceptionnellement en grande vitesse au début de l hiver en dehors des grands froids vous utiliserez votre générateur en vitesse de ventilation réduite il est donc recommandé de régler le débit de fioul ou de gaz du brûleur à la puissance du générateur 6
- S assurer que la pénétration à l intérieur du foyer est conforme au tableau ci dessous 6
- 2017 2025 2035 2040 2050 2055 7
- Aucune garantie de la part du constructeur n est accordée si le brûleur n est pas installé selon ces prescriptions 5 caracteristiques techniques 7
- Brûleur voir la notice du constructeur filtre nettoyer régulièrement le filtre à air à l aide d un aspirateur le remplacer au moins une fois par an foyer échangeur une fois par an procéder au ramonage de l échangeur pour cela démonter la plaque supérieure de façade vous aurez accès à la trappe de l échangeur qu il suffit de démonter faire tomber les suies à l aide d un écouvillon ou d une raclette dans le foyer que vous récupèrerez à l aide d un aspirateur 7
- Importan 7
- Lors de la mise en route de l appareil s assurer que l élévation de température air soufflé moins air repris ne dépasse pas les caractéristiques voir plaque signalétique 7
- Aucune garantie de la part du constructeur n est accordée sur le générateur si cette précaution n est pas prise 8
- En cours de fonctionnement ne jamais arrêter le générateur par coupure du sectionneur général 8
- Encombrements 6 encombrements 8
- Important 8
- Mode de fonctionnement 8
- Votre appareil est équipé d un pupitre de commande comprenant en version standard voyant défaut brûleur voyant marche brûleur voyant sous tension commutateur hiver arrêt eté position été ventilation seule bouton de réglage du variateur de vitesse uniquement pour les appareils équipés de variateur de vitesse 8

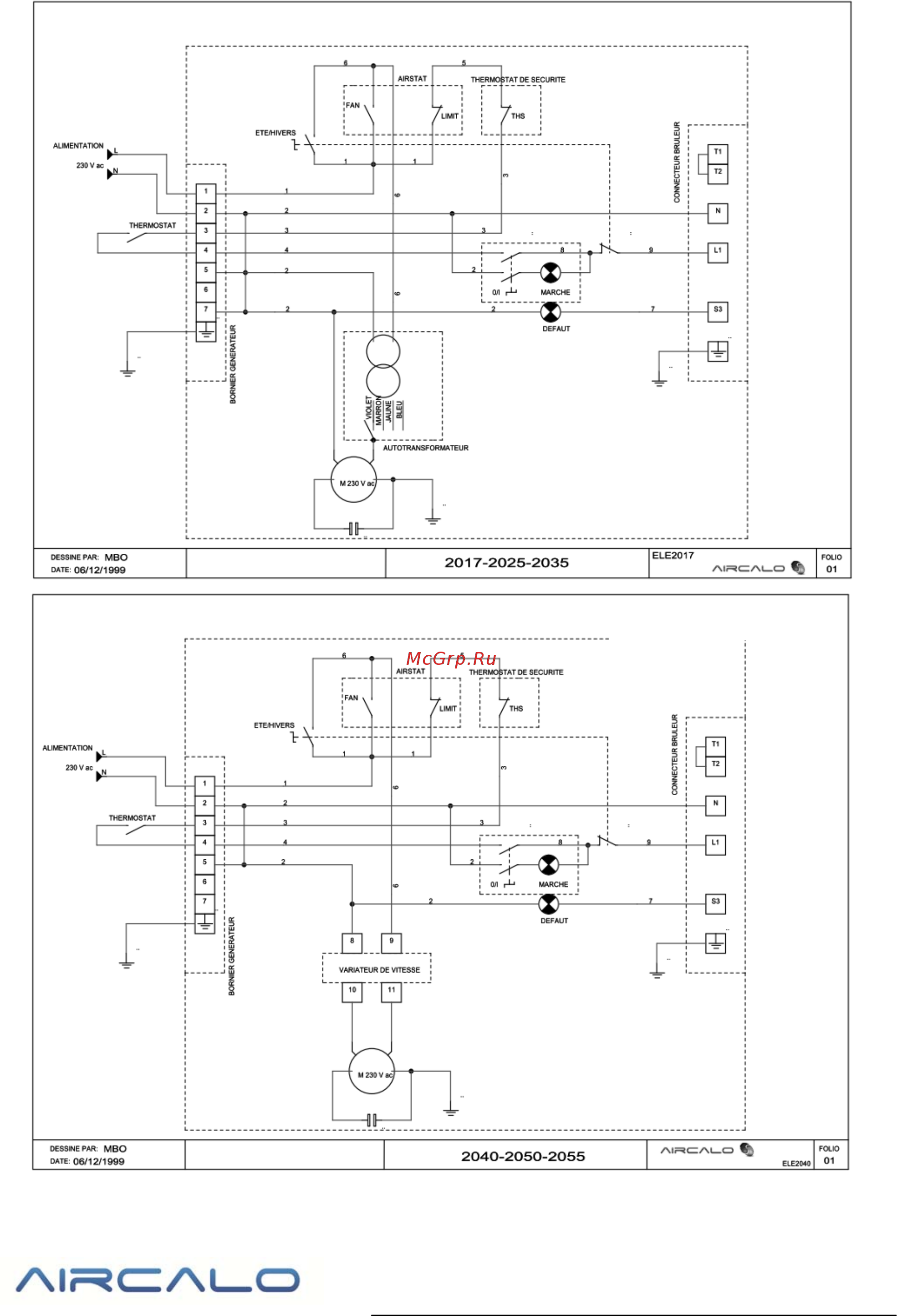

- Schemas electriques 9
- Dysfonctionnements remèdes 10
- Tableau de depannage 10
- Vue eclate avec pieces de rechange 11
- Aeraulique 12
- Avenue cassiopée zi galaxie iii 33160 saint médard en jalles tel 05 56 70 14 00 fax 05 56 70 14 09 12
- Corps de chauffe 12
- Habillage 12
- Informations contractuelles les informations techniques contenues dans cette brochure ne sont données qu à titre indicatif et sont susceptibles d être modifiées sans notification préalable 12
- M 32 11 11 12
- Repère désignation des pièces de rechange code article 12
- Tableau de commande tableau de commande 12
