2.3 Задняя панель

В этой главе приведено описание задней панели FBQ800.

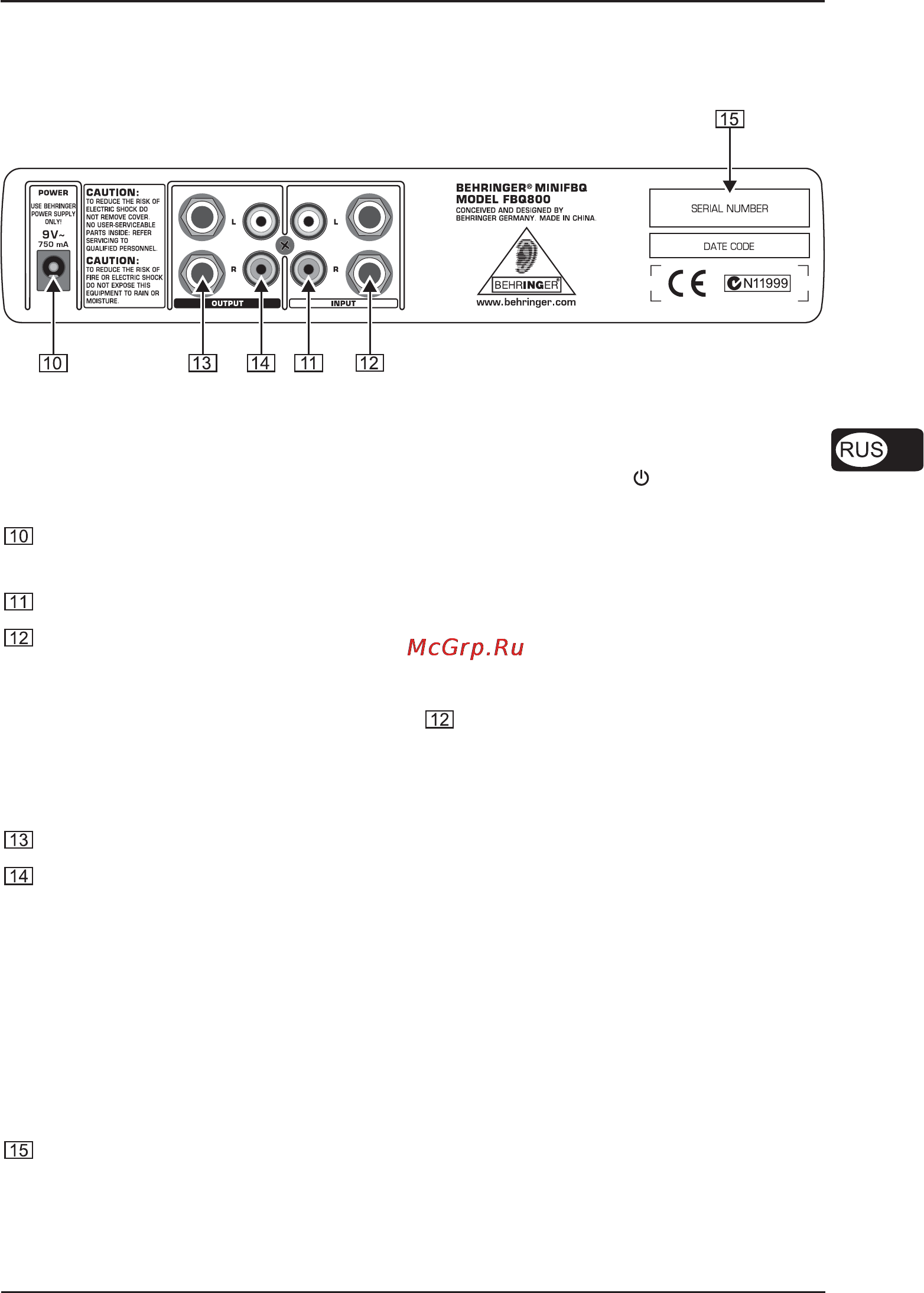

Рис. 2.2: Задняя панель FBQ800

 Перед подключением блока питания к FBQ800 кнопка (power) должна

находиться в отжатом положении.

Входящий в комплект поставки блок питания подключается к разъему POWER.

Для подключения входного сигнала к FBQ800 используйте один из следующих входов:

RCA INPUT, L (левый) и R (правый): для RCA-штекеров

6,3 мм TRS INPUT, L (левый) и R (правый): для TRS- (симметр.) или TS- (несимметр.)

штекеров

Если Вы используете одновременно оба входа RCA и TRS INPUT, FBQ800 получает

входной сигнал только через TRS INPUT . Для работы:

V со стереосигналом используйте оба разъема L и R.

V с моносигналом используйте только один разъем L или R.

Для вывода выходного сигнала FBQ800 Вы можете использовать следующие выходы:

6,3 мм TS OUTPUT, L (левый) и R (правый): для TS- (несимметр.) штекеров

RCA OUTPUT, L (левый) и R (правый): для RCA-штекеров

Вы можете одновременно использовать оба выхода TS и RCA OUTPUT. Используете

ли Вы оба разъема L и R или нет, зависит от типа входного сигнала, подключенного к

FBQ800. Если на вход FBQ800 поступает:

V стереосигнал, используйте оба разъема L и R OUTPUT. Выходной сигнал также

является стереосигналом.

V моносигнал через разъем L INPUT, используйте только L OUTPUT разъемы.

Выходной сигнал также является моносигналом.

V моносигнал через разъем R INPUT, используйте только R OUTPUT разъемы.

Выходной сигнал также является моносигналом.

СЕРИЙНЫЙ НОМЕР: Используйте этот серийный номер для регистрации FBQ800.

Дальнейшая информация о форматах штекеров приведена в гл. 4. “АУДИОСОЕДИНЕНИЯ”.
