5-3 Подключение вертикального дымохода B22 для NIAGARA 45

Воздух для горения поступает прямо из помещения,

выброс продуктов горения идет вертикально через

крышу во внешнюю среду.

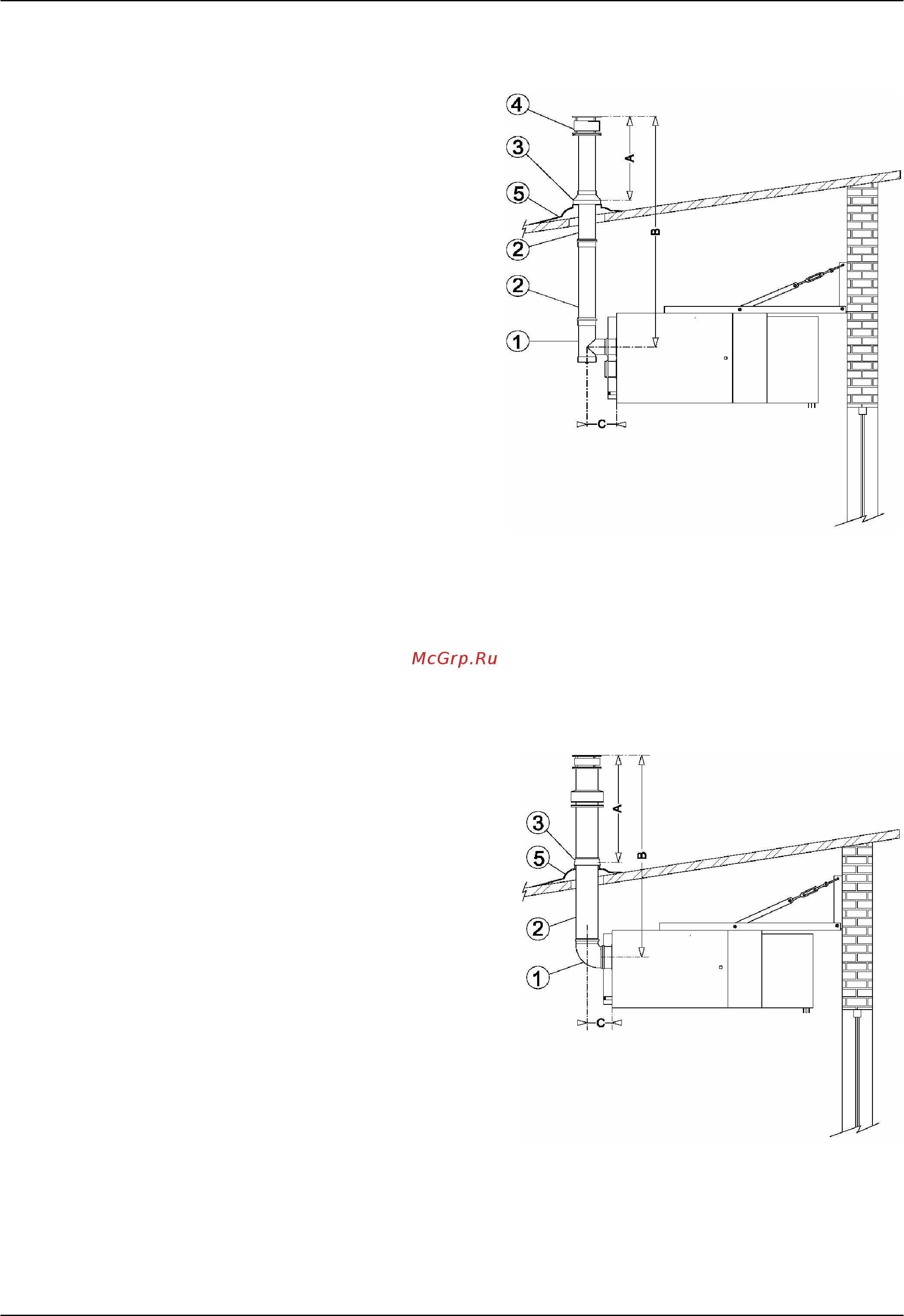

Комплект B22 с диаметром 100 мм состоит из T– детали со

сливом конденсата, трубы отвода дыма (2), вертикального

дымохода. Комплект B22 может быть дополнен плоским или

наклонным уплотнительным кольцом (5).

Длина части дымохода над крышей (A) должна быть как

минимум на уровне конька крыши.

Общую длину дымохода можно сократить, удлинить или

отклонить при помощи дополнительного оборудования,

такого как колена и дополнительных труб отвода дыма 0,5 м

или 1 м.

Необходимо обеспечить достаточное

проветривание. Подвод свежего воздуха

должен быть мин. 100 м

/час на 1 прибор.

ВНИМАНИЕ:

Дымоход по целой длине не должен иметь диаметр

меньше чем выходной патрубок на ЗГТВ. Выброс продуктов горения должен быть вертикальный или с

отклонением макс. 45°. Если наружняя часть дымохода имеет длину более 2 м, дымоход должен

иметь двойные стенки.

5-4 Подключение вертикального концентрического дымохода C32

для NIAGARA 16/36

Подвод воздуха для горения и выброс продуктов

горения газа решен во внешнюю среду

концентрическим дымоходом диаметром 80 мм для

отвода продуктов горения и 125 мм для подвода

воздуха с прямым подключением.

Комплект C32 состоит из концентрического

дымохода, концентрического колена 90°, секции для

концентрич. дымохода (2), уплотнительного кольца.

Общую длину концентрического дымохода можно

сократить, удлинить или отклонить при помощи

дополнительного оборудования (колена и надставки

0,5 м или 1 м прямые или телескопические).

ВНИМАНИЕ :

Стыки между трубами должны быть плотные и жесткие.

Общая длина дымохода не может превысить 8 м, причем для

каждого колена 90° или 45° необходимо предусмотреть

дополнительно длину 1 м. В случае большей длины

обращайтесь к поставщику.
