5 – ПОДКЛЮЧЕНИЕ ДЫМОХОДА

5-1 Подключение дымохода к NIAGARA

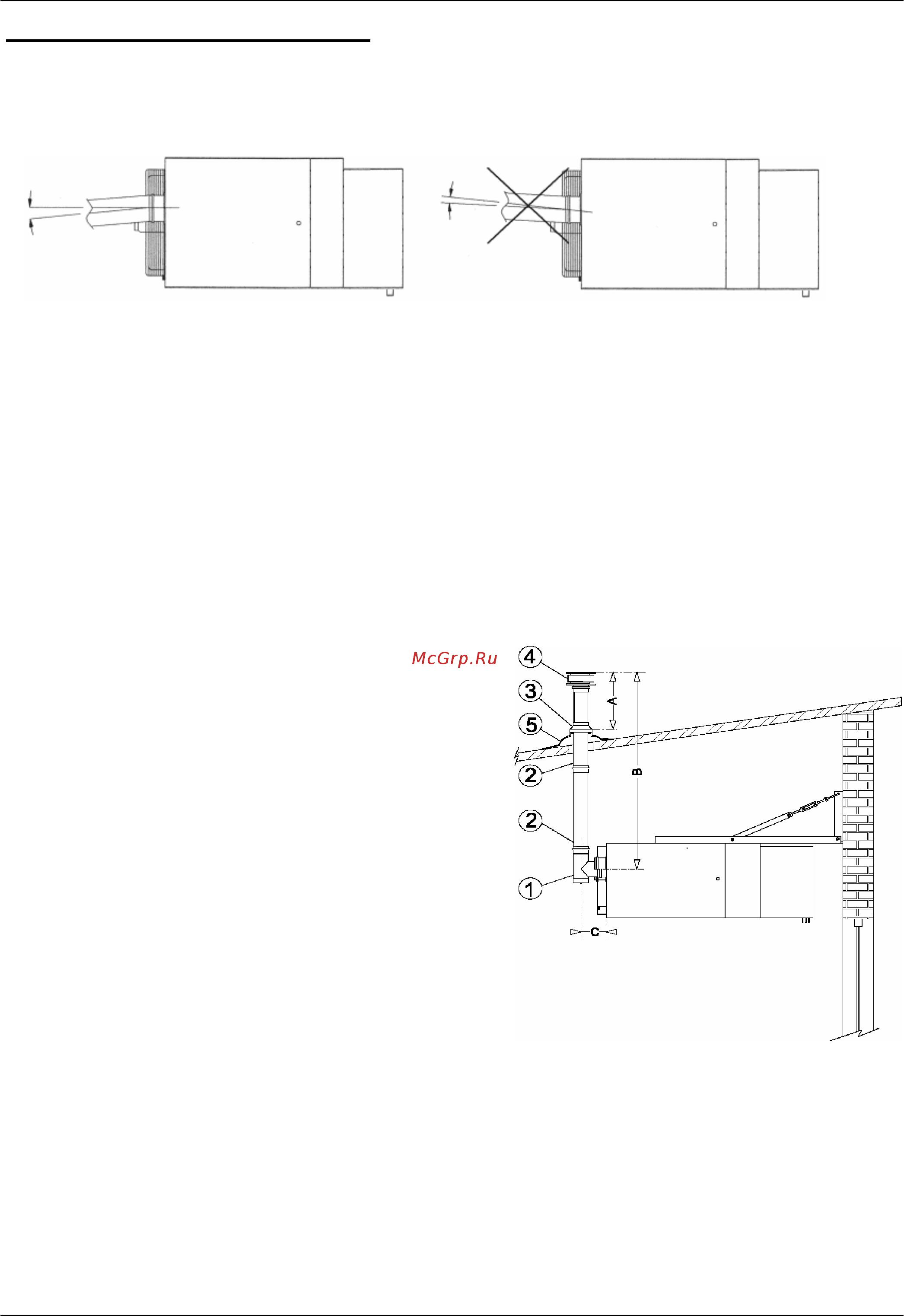

Правильный монтаж: Неправильный монтаж:

– труба дымохода должна быть наклонена мин. 2° в направлении от ЗГТВ;

– труба дымохода должна быть смонтирована так, чтобы конденсат (или вода)

не мог попасть в ЗГТВ (риск повреждения). В случае необходимости установить T- элемент для

сбора конденсата и воды;

– во время монтажа следить за тем, чтобы

не повредить прокладки на стыках дымохода. После

окончания монтажа необходимо проверить герметичность стыков дымохода;

 в случае большой длины необходимо установить конденсатоотводчик (относится и к

концентрическим дымоходам).

5-2 Подключение вертикального дымохода B22 для NIAGARA 16 / 36

Воздух для горения поступает прямо из помещения, выброс

продуктов горения идет вертикально через крышу во

внешнюю среду.

Комплект B22 с диаметром 80 мм состоит из T– детали со

сливом конденсата, трубы отвода дыма (2), вертикального

дымохода. Комплект B22 может быть дополнен плоским или

наклонным уплотнительным кольцом (5).

Длина части дымохода над крышей (A) должна быть как

минимум на уровне конька крыши.

Общую длину дымохода можно сократить, удлинить или

отклонить при помощи дополнительного оборудования,

такого как колена и дополнительных труб отвода дыма 0,5 м

или 1 м.

Необходимо обеспечить достаточное

проветривание. Подвод свежего воздуха должен

быть мин. 100 м

/час на 1 завесу.

ВНИМАНИЕ:

Дымоход по целой длине не должен иметь диаметр меньше чем выходной патрубок на ЗГТВ. Выброс

продуктов горения должен быть вертикальный или с отклонением макс. 45°. Если наружняя часть

дымохода имеет длину более 2 м, дымоход должен иметь двойные стенки.

α = 2º
