Aspen pumps Hi-flow 2L [6/6] Aspen pompe centrifughe hi flow con serbatoio da 1 e 2 litri

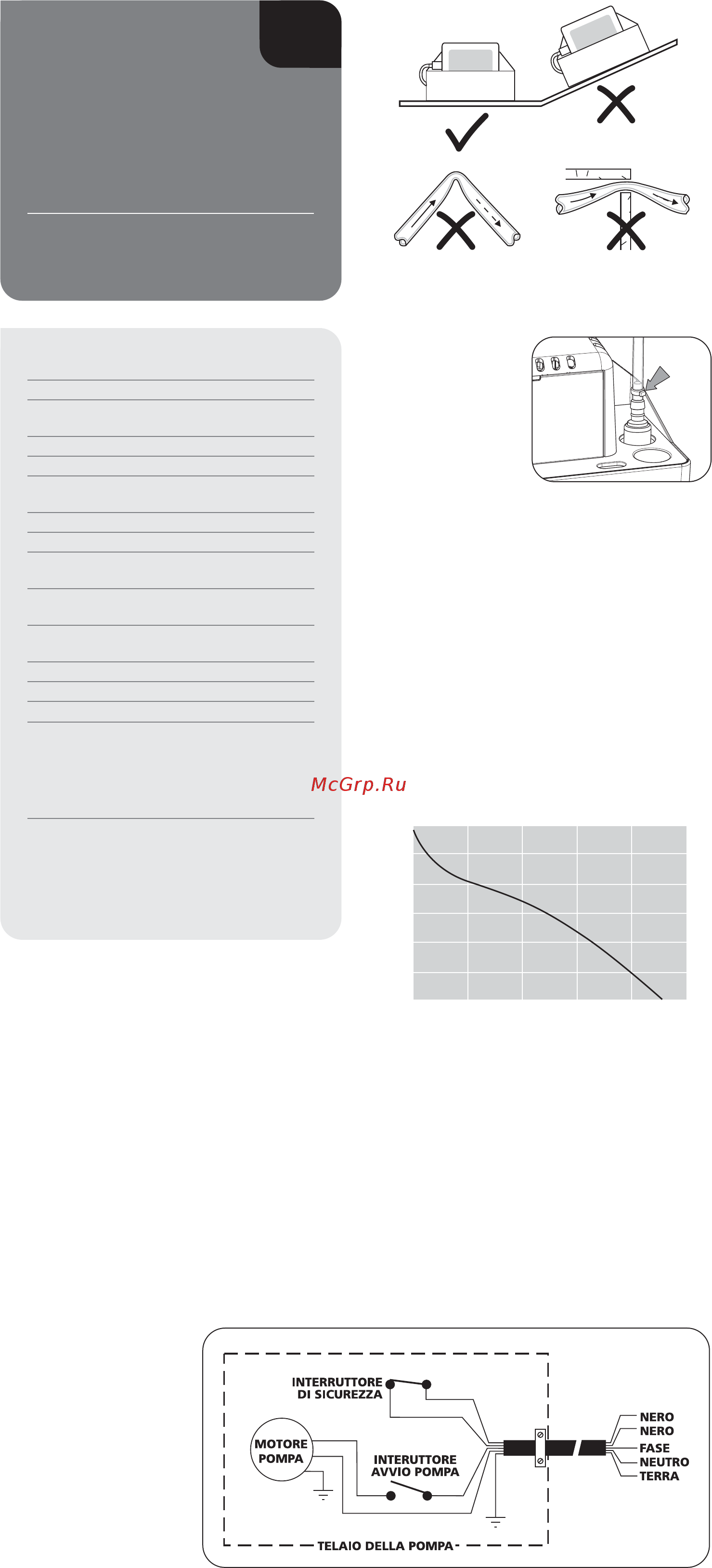

![Aspen pumps Hi-flow 1L [6/6] Aspen pompe centrifughe hi flow con serbatoio da 1 e 2 litri](/views2/1410218/page6/bg6.png)
Descrizione:
La pompa è progettata per raccogliere
l’acqua di condensa da sistemi di climatizzazione,
refrigerazione o caldaie a condensazione. Può scaricare
la condensa con una prevalenza massima variabile in
funzione della portata d’acqua richiesta dall’impianto,
come si evince dal grafico delle prestazioni tipiche.
Vi raccomandiamo di non usare la pompa per prevalenze
superiori ai 4.6 m.
Le pompe HI-FLOW sono dotate internamente:
• l’ HI-FLOW con serbatoio da 1 litro di 2 galleggianti
mono stadio (1° marcia / 2° allarme per alto livello)
• l’ HI-FLOW con serbatoio da 2 litri di un solo galleggiante
a doppio stadio (marcia + allarme per alto livello)
In entrambi i casi, nell’ipotesi che la pompa sia in avaria
o sia intervenuta la protezione termica per
surriscaldamento del motore, l’interruttore di sicurezza
per alto livello arresta il sistema di climatizzazione o
l’unità refrigerante.
Note d’installazione
Questa pompa è progettata
per essere installata sempre e
solo in piano, appoggiando la
relativa base su una superficie
perfettamente orizzontale
o fissandola orizzontalmente
a muro mediante i fori disponibili
sul telaio. La pompa Hi-Flow
necessita di una tubazione di
scarico con diametro interno di
6mm o 9mm.
Assicurarsi che la tubazione non subisca strozzature o
si presenti attorcigliata nel percorso tra la pompa e il
punto scarico. Fissare saldamente con una fascetta
la suddetta tubazione
al connettore di uscita
della pompa, per evitare
il suo distacco e
conseguenti fuoriuscite
d’acqua a causa dell’alta
pressione prodotta dalla
pompa.
IMPORTANTE:
1) Si consiglia di utilizzare sempre l’interruttore di sicurezza
2) Si consiglia di alimentare separatamente la pompa di
scarico dall’unità che produce condensa, al fine di
permettere alla pompa di continuare l’evacuazione
dell’acqua in entrata anche nell’ipotesi in cui l’unità a
monte dovesse andare in blocco
Guida alla manutenzione
Introdurre nel serbatoio della pompa, almeno ogni 6
mesi, una soluzione antibatterica per evitare l’accumulo
di residui e fanghiglia sul fondo. La presenza di tali
sostanze potrebbe compromettere il corretto
funzionamento del galleggiante o ostruire la valvola di
non ritorno da cui l’acqua fuoriesce per essere evacuata.
NB: L’utilizzatore deve assicurarsi che le eventuali
sostanze chimiche trasportate dall’acqua di condensa
siano compatibili con il funzionamento della pompa.
• Non utilizzare per evacuare acque con temperature
superiori a 50 °C.
• Non utilizzare con acqua demineralizzata
(è comprovato che danneggia le parti meccaniche
della pompa)
IMPORTANTE:
Testare il funzionamento della pompa riempiendola di
acqua fino all’accensione del motore, per controllare
eventuali perdite ed il corretto scarico dell’acqua.
300
250
200
150
100
50
0
012345
PORTATA IN LITRI/ORA
PRESTAZIONI DELLA POMPA HI-FLOW
PREVALENZA IN METRI
Part No. 1450 ASPEN-07/08
Specifiche tecniche:
Q Capacità del serbatoio : 1 litro / 2 litri
Q Prevalenza massima consigliata : 4.6 m
Q Portata massima d’acqua : 288 l/h con
prevalenza zero
Q Potenza nominale : 0.6A, 230V AC
Q Livello sonoro ≤ 60 dB con prevalenza massima
Q Protezione d’arresto per surriscaldamento con
relè termico auto-resettante
Q Temperatura massima dell’acqua di scarico: 50°C
Q Valvola di non-ritorno di serie
Q Cavo di alimentazione e cavo allarme in
dotazione (lunghezza 2 m)
Q Telaio con placca posteriore pre-forata per il
montaggio a parete
Q Doppio foro d’ingresso per convogliare più
unità (25 mm)
Q Coperchio trasparente per ispezione rapida
Q Realizzate in plastica autoestinguente
Q Interruttore di sicurezza: 4A max
Dimensioni:
1 Litro: Altezza: 140 mm Larghezza: 235 mm
Profondità: 140 mm Peso: 1.70 kg
2 Litri: Altezza: 170 mm Larghezza: 235 mm
Profondità: 140 mm Peso: 1.75 kg
Collegamenti elettrici:
Marrone: Fase
Blu: Neutro
Verde/Giallo: Terra
Nero: N/C
Nero: Comune
I
Particolarmente adatte per qualsiasi
circostanza che richieda la rimozione
di consistenti quantità condensa
Aspen Pompe
centrifughe Hi-Flow
con serbatoio da
1 e 2 litri
